平面铰链四杆联动机械机构模型

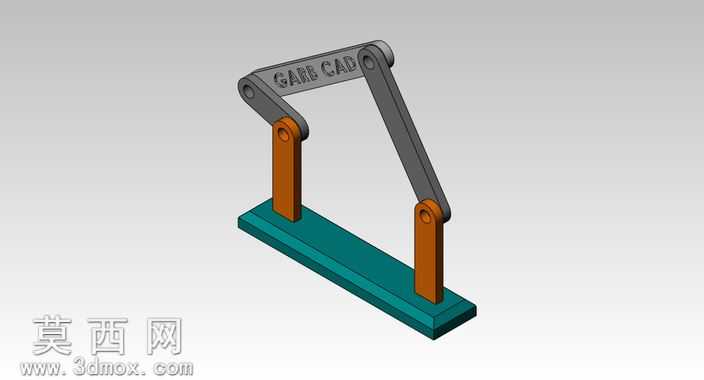

本作品为平面铰链四杆机构的三维建模成果，建模阶段以平面连杆机构的运动学原理为核心依据，首先确定固定基座的安装基准面，依次完成两个固定铰接支座、主动摇杆、从动连杆、连架杆的零件建模，所有铰接孔位严格按照同轴度公差要求设计，保证各构件装配后可实现无卡滞的往复摆动运动。材质配置阶段结合机械教学演示模型的常用材质表现，为底部长基座赋予深绿色哑光金属漆材质，还原铸铁机座的厚重质感；两个竖直固定铰接支座赋予橙色烤漆金属材质，区分固定构件与活动构件的视觉层级；两根活动连杆赋予深灰色哑光钢材材质，模拟工业连杆常用的45号钢表面处理效果；铰接位置的销轴细节做了精细化处理，添加了轴端限位结构与微小倒角，避免模型出现尖锐棱角失真的问题。渲染阶段采用柔和的工作室均匀布光方案，主光源从模型左上方45度角投射，形成自然的明暗层次，清晰展现各构件的轮廓边界与铰接位置的装配关系，辅助光源从右侧补光，消除构件连接位置的死黑阴影，背景采用浅灰色渐变背景，突出机构本身的结构特征，不添加多余装饰元素干扰结构展示。结构设计上严格遵循铰链四杆机构的杆长比例关系，固定支座的中心距、两根连架杆的长度、连杆的长度均满足曲柄摇杆机构的运动条件，可直观演示主动件摆动时从动件的往复运动轨迹，各构件之间的铰接间隙控制在合理范围，既保证运动仿真时无干涉，又不会出现间隙过大的松散视觉效果。设计思路围绕机械原理教学演示的核心需求展开，摒弃多余的装饰性结构，完整保留四杆机构的核心组成要素：固定机架、两个连架杆、一个连杆，所有构件的截面尺寸按照等强度原则设计，既保证结构的视觉稳重感，又不会出现构件过于粗笨的违和感，模型可用于机械原理课程的机构演示、传动方案可视化展示等场景，装配层级按照实际机械装配逻辑搭建，从基座固定到销轴安装再到连杆装配的层级清晰，可直接用于运动仿真动画的制作，直观展现四杆机构将连续转动转化为往复摆动、或是实现特定轨迹输出的运动特性。
