立式传动齿轮箱壳体结构三维设计

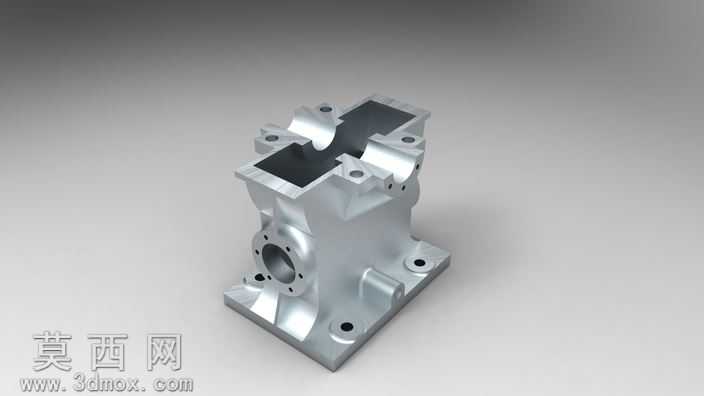

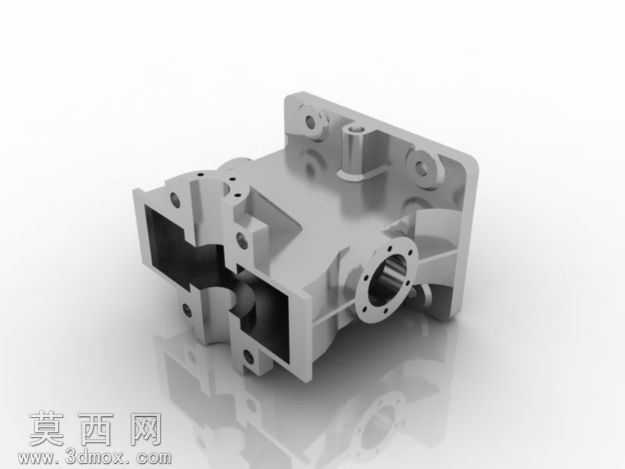

本作品为立式传动齿轮箱的壳体三维建模设计，整体采用一体化铸造成型的结构思路开展建模工作，建模过程中优先保证壳体各安装位的形位公差匹配度，从箱体底座的定位安装孔开始搭建基础特征，依次向上构建轴承安装座、内腔容纳腔、侧面轴伸端法兰、顶部轴承盖配合面等核心结构。建模阶段严格遵循机械加工工艺要求，对所有安装孔位设置合理的拔模斜度，适配铸造生产的脱模需求，各连接法兰面预留精加工余量，轴承安装孔的同轴度、端面跳动等公差要求在建模阶段通过特征约束完成预设，避免后续装配出现干涉问题。材质表现上采用铸铝金属材质进行渲染，还原金属壳体经机加工后的细腻金属质感，对安装端面、轴承孔内壁等精加工面设置更高的反光度与光滑度参数，对非加工的铸造外表面设置细微的颗粒质感，区分不同加工工序的表面特征，提升渲染效果的真实感。结构设计上，箱体底座采用加宽方形法兰结构，设置四个沉头安装孔，保证齿轮箱安装后的运行稳定性；上部设置两个对称的半圆轴承安装座，用于适配输入输出轴的轴承组件，安装座端面预留螺纹孔用于固定轴承端盖；侧面设置圆形轴伸法兰，法兰面均匀分布连接螺孔，用于外接传动组件的密封连接；箱体内部设计有加强筋结构，在不额外增加壳体壁厚的前提下提升整体结构刚性，降低齿轮传动过程中产生的振动与形变，同时合理规划内腔的储油空间，适配齿轮润滑的储油需求，避免润滑油渗漏。整体建模过程特征逻辑清晰，各结构尺寸匹配通用齿轮传动的参数规范，可直接用于后续的工程图导出、装配仿真、有限元结构分析等工作，能够为同类型齿轮箱的结构设计提供可靠的参考依据。
