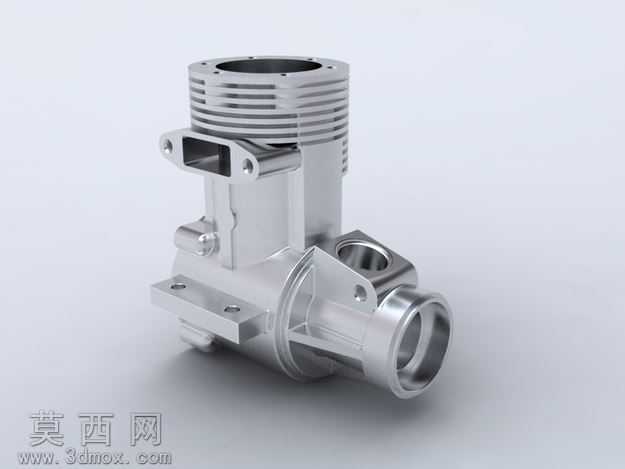

ASP航空发动机缸体结构三维设计作品

本作品为ASP航空发动机的核心缸体部件三维建模成果，建模过程依托三维参数化设计逻辑完成，首先针对航空发动机缸体的功能需求进行结构拆解，将整体部件划分为散热鳍片区、进气接口区、安装定位区、输出连接区四大功能模块，逐一完成各模块的特征构建。建模阶段严格遵循航空零部件的尺寸匹配逻辑，对上部环形阵列的散热鳍片采用等间距阵列特征生成，每一片鳍片的厚度、间距都参考小型航空发动机的散热需求设定，保证散热面积与缸体整体重量的平衡；缸体上部的圆形安装端面预留了精准的螺栓孔位，孔位的分度圆直径、孔深都做了参数化约束，可直接适配对应规格的气缸盖安装。中部主体结构采用一体化实体建模完成，侧面的进气接口做了内流道的抽壳处理，接口边缘的安装凸台、定位销孔都按照装配需求做了公差预留，保证后续虚拟装配时的干涉检查通过率；缸体侧面的加强筋结构采用渐变厚度设计，在保证结构强度的同时尽可能降低部件自重，契合航空部件轻量化的设计要求。下部的输出连接端做了同轴度约束，连接法兰的端面做了平面度特征设置，内部的轴承安装位预留了标准的配合间隙，可直接适配对应规格的曲轴组件安装。渲染阶段采用金属铝合金材质，调整材质的粗糙度、反射率参数还原航空铝合金的哑光金属质感，对缸体的加工面做了单独的材质区分，模拟机加工后的光滑金属表面效果，非加工面保留轻微的磨砂质感，提升渲染的真实度。整体建模过程全程采用全参数化约束，所有特征的尺寸都可根据实际改装需求进行快速调整，能够为航空发动机的改装、零部件尺寸校核提供精准的三维数据参考，模型的结构细节完整覆盖了缸体的所有装配特征、功能特征，可直接用于后续的工程分析、装配模拟、3D打印验证等环节，在结构设计上充分考虑了小型航空发动机缸体的散热需求、强度需求、轻量化需求，各功能区域的布局紧凑合理，没有冗余的结构设计，所有转角位置都做了工艺圆角处理，既避免了应力集中问题，也符合实际零部件的加工工艺要求。
