ASP航模发动机散热缸头三维结构设计

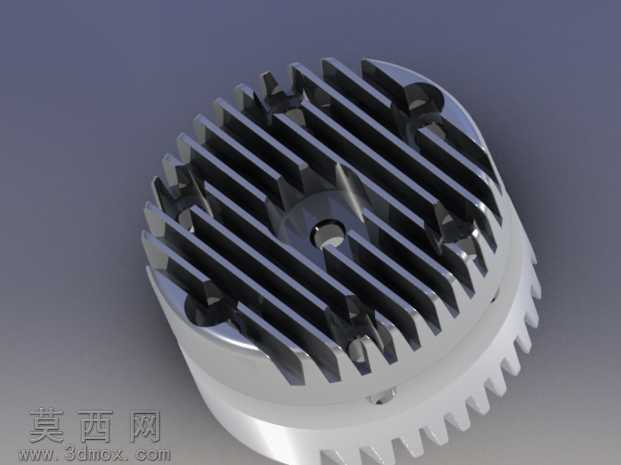

本作品为ASP航空模型发动机的缸头部件三维建模成果，建模过程依托三维参数化设计思路完成，首先对航模发动机缸头的功能需求进行拆解，明确该部件需要同时承担散热、气缸密封、传动配合三大核心功能，以此为基础开展结构设计与建模工作。建模阶段首先绘制缸头主体的回转基体轮廓，通过旋转特征生成缸头的基础实体，随后针对散热需求，在基体上部阵列排布径向延伸的散热鳍片，每一片鳍片的厚度、间距、延伸长度都经过参数化调整，既保证足够的散热接触面积，又控制整体重量符合航模部件的轻量化要求，鳍片边缘做了微小的倒角处理，避免应力集中同时提升加工可行性。在缸头下部外圈，通过渐开线齿廓绘制生成啮合齿轮结构，齿形参数符合小模数传动齿轮的设计标准，可与发动机内部传动机构精准配合，保证动力传输的稳定性。缸头中心区域预留了气缸安装孔与火花塞装配位，孔位的同轴度、配合公差都在建模阶段做了精准约束，同时在缸头基体上均匀布置了紧固螺栓孔，用于缸头与气缸体的锁紧固定，孔位周边做了局部加厚处理，提升装配后的结构强度。材质渲染阶段，将缸头主体设置为铝合金材质，还原航模发动机缸头常用的压铸铝合金质感，调整金属材质的反光度与粗糙度参数，模拟出机加工后的金属哑光效果，散热鳍片的缝隙处做了轻微的阴影处理，突出结构的层次感，齿轮部位的齿面做了更细腻的质感调整，体现传动部件的加工精度。整体建模过程严格遵循航模动力部件的设计逻辑，每一处结构都对应实际的功能需求，没有冗余的设计元素，各特征之间的约束关系完整，可直接用于后续的工程图导出、3D打印验证或者数控加工编程，模型的结构比例完全参照真实ASP航模发动机缸头的尺寸参数还原，装配适配性符合实际产品的装配要求。
