九缸星型航空发动机结构三维设计

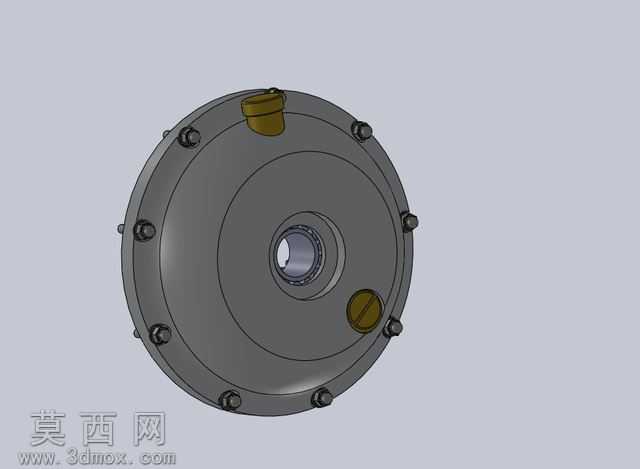

本模型为九缸星型空冷发动机的三维结构设计，采用SolidWorks软件完成全参数化建模，整体还原了莱特J5系列半规模星型发动机的核心结构特征。建模过程中首先搭建中心曲轴腔体的基准骨架，以中心轴承安装孔为圆周阵列基准，按照28毫米的缸边间距参数，均匀排布九个气缸安装位，严格遵循1,3,5,7,9,2,4,6,8的航空星型发动机点火触发顺序完成缸体相位的角度校准，保证各缸做功行程的相位差符合动力输出平顺性要求。模型外观部分还原了发动机前盖的完整结构，包含周向均匀分布的缸体紧固螺栓、顶部加油口、下部油位检视口、中心位置的曲轴输出轴承座等细节结构，所有螺栓、接口特征均按照实际装配关系完成配合约束，可直接用于装配干涉检查与结构拆解演示。材质渲染阶段，为发动机壳体赋予铸铝哑光金属材质，螺栓件赋予发黑处理的碳钢材质，加油口与油位塞赋予黄铜金属质感，中心轴承位置赋予抛光轴承钢材质，通过光影调整还原金属部件的不同表面处理效果，清晰区分不同功能的结构部件。结构设计上完整还原了该型发动机的核心参数：单缸排量124cc，设计工作转速区间覆盖1500-4000rpm，额定推力约10公斤，整机总重控制在5.5公斤左右，空气螺丝采用24x18-24x20°的标准规格，所有结构尺寸均按照半规模缩放比例完成参数校准，既保证了外观还原度，也保留了核心结构的参数准确性，可用于航空发动机原理教学、结构演示、小型航行动力方案参考等场景，建模过程中对星型发动机的周向均布结构、缸体与中心机匣的连接方式、输出轴的支撑结构都做了精细化处理，避免了非参数化建模带来的结构错位问题，所有特征均可编辑修改，方便后续根据需求调整缸数、缸径、安装位尺寸等参数。
