Villiers曲柄套件半体精密结构设计

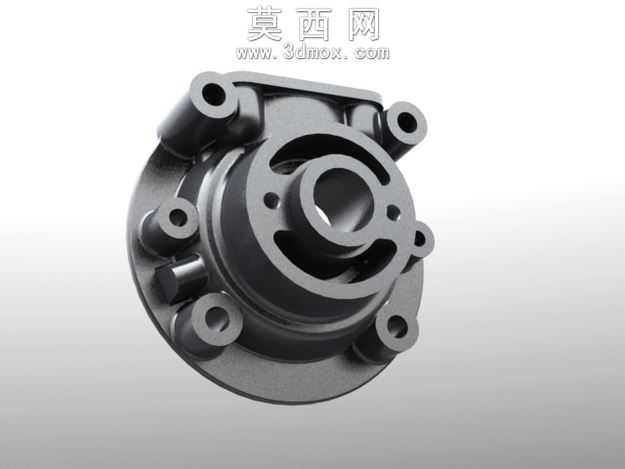

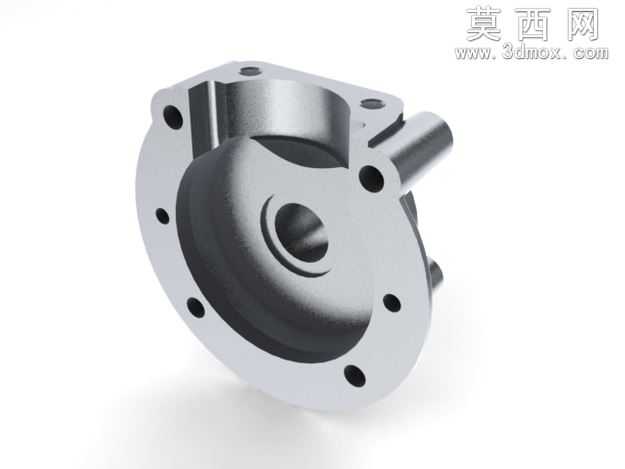

本作品为Villiers曲柄套件的半体结构三维建模成果，建模过程依托参数化设计逻辑完成，首先对曲柄套件半体的功能定位进行拆解，明确其作为引擎动力传递核心构件的装配需求，先绘制中心基准轴与各安装孔位的定位草图，严格遵循同轴度、位置度的公差设计要求，确定中心主轴孔、周向均布安装孔、定位销孔的相对位置与孔径参数，保证各孔位的中心距误差控制在建模精度允许范围内。建模阶段采用实体拉伸、旋转切除、圆角过渡等特征命令逐步构建主体结构，主体盘状基座的厚度、外缘轮廓均按照实际构件的尺寸比例进行还原，周向凸起的安装凸台逐一匹配对应孔位的深度要求，凸台与基座衔接处做平滑圆角处理，避免应力集中的结构缺陷，中心嵌套的轴承安装位做阶梯式结构设计，预留轴承装配的限位台阶，保证后续装配时轴承的轴向定位精度。材质渲染阶段选用铸钢类金属材质，调整材质的粗糙度、金属度参数，还原金属机加工后的哑光金属质感，对安装孔内壁、配合端面等机加工面做单独的材质参数调整，区分铸造毛坯面与精密机加工面的视觉差异，渲染时采用三点布光方案，主光源从斜上方投射凸显构件的立体轮廓，辅助光源补光弱化阴影死角，轮廓光勾勒构件边缘提升整体质感，最终呈现的渲染效果清晰展现各部分结构细节。结构设计上充分考虑曲柄套件半体的受力特性，盘体部分做等强度结构优化，在非配合区域适当控制壁厚，在安装孔位、动力传递衔接区域做局部加厚处理，兼顾构件强度与轻量化需求，各衔接部位的圆角、倒角均按照机械加工工艺要求设置，避免出现尖锐棱角，既符合实际加工的工艺可行性，也能减少构件工作过程中的应力集中问题。半体结构的分型面设置在构件的对称中心位置，分型面平整无错位，能够与另一半曲柄套件精准贴合，贴合面处设置定位销孔的对应结构，保证两半组件装配时的位置精度，整体建模过程严格遵循机械设计的规范要求，所有结构特征均可对应实际生产的加工工艺，可用于引擎动力组件的结构验证、装配模拟以及教学演示场景，清晰展现曲柄类动力传递构件的典型结构特点与设计逻辑。
