法兰式星形减速传动箱体结构

　　该结构属于带法兰适配器的固定星形减速传动单元，常见于输送线、包装辅机、小型自动化专机以及需要低速大扭矩输出的工位改造场景。整机采用箱体与安装法兰一体化的布置思路，输入端可通过法兰直接对接驱动电机或动力轴，输出端则围绕中心孔形成稳定的扭矩传递界面，减少中间联轴器带来的同轴度误差与装配累积偏差。

　　从实际使用角度看，这类减速箱主要承担转速降低与扭矩放大两项任务。原动机通常以较高转速输入，箱内传动副通过固定速比将输出转速压低，同时把电机扭矩按传动效率折算后传递给执行机构。星形布置的内部支撑结构能够让啮合区域受力更均匀，多个支撑点位围绕输出轴分布，在频繁启停、正反转切换或存在轻微冲击载荷的工况下，可降低单点轴承承受的偏载风险。法兰适配器的加入，使箱体不必依赖复杂支架即可与电机端面贴合，轴向尺寸更紧凑，也便于在有限设备空间内完成动力单元集成。

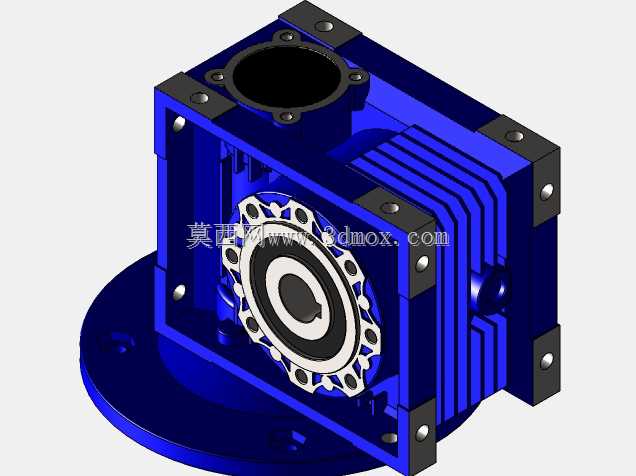

　　外形上，箱体主体采用近似方形的加强壳体，侧面布置多道平行散热筋。散热筋沿壳体外壁连续延伸，既增加了与空气接触的换热面积，也提升了壳体的抗弯与抗扭刚度。箱体四角设置黑色加强块与紧固件位置，用于箱盖合箱、端盖固定以及局部承载；这些区域往往是螺栓预紧力和箱体变形集中的位置，加厚处理可以避免长期运行后出现结合面渗漏或螺栓松动。底部圆形法兰盘带有安装孔位，可将整机固定在机架板面或设备基座上，法兰盘面与输出轴线保持垂直，安装时只需控制基座平面度即可获得较稳定的支撑。

　　输入端位于箱体上部，圆形开口周围布置螺栓孔，用于连接电机法兰或输入轴端盖。该开口的孔径、孔距与端面止口共同构成安装边界，选型时需要核对电机法兰外径、轴伸长度以及轴中心高。输出端位于箱体正面，中心孔与外圈多孔位法兰面形成输出接口，外圈均匀分布的连接孔可适配转盘、摆臂、链轮、同步带轮或其他执行件。输出端面的多孔结构不仅提供多种连接角度，也有利于在不同设备布局中调整执行件方位，而不必重新加工箱体。

　　结构设计中，壳体承担着容纳传动件、保持轴系位置、密封润滑油以及隔绝外部粉尘的作用。箱体内腔需要为蜗轮、蜗杆或齿轮副预留啮合空间，同时在轴伸位置设置轴承腔和密封槽。正面可见的环形输出组件包含轴承定位面、端盖连接位和中心输出孔，端盖通过外圈紧固件压紧轴承外圈，使轴系在轴向和径向上均获得约束。侧面圆形轴孔用于输入或检修轴系，孔位周围的凸台可提高局部刚度，避免轴承座在载荷作用下产生微变形。

　　安装边界方面，整机占用空间由方形箱体高度、底部法兰直径、上部输入法兰轮廓以及正面输出端凸出长度共同决定。布置设备时，不能只核对箱体外形，还需预留电机接入后的轴向长度、输出端执行件旋转半径，以及侧面检修和注油空间。底部法兰应落在具有足够刚性的安装面上，若机架板过薄，长期受载后可能产生倾斜，导致齿轮啮合偏磨或油封异常磨损。输入端法兰连接时，止口配合需清洁到位，螺栓应按对角顺序均匀紧固；输出端外接零件则应保证与中心孔同轴，避免悬臂过长带来附加弯矩。

　　在传动性能上，该类箱体适合中低转速、持续或间歇运行的辅助驱动场合。壳体散热筋可在自然对流条件下带走部分啮合热损失，但若设备处于封闭护罩内、环境温度较高或长期满负荷运行，仍需关注油温变化并保留通风间隙。润滑油腔的密封面、轴伸油封和箱盖结合面是维护重点，装配三维结构时应体现密封件压缩量、轴承定位台阶以及紧固件避让空间。

　　从建模角度看，该模型需要重点表达箱体散热筋、四角加强块、上下法兰孔系、正面输出端盖、中心轴孔、侧面轴孔以及内部星形支撑轮的位置关系。法兰孔与止口属于装配关键特征，孔位角度和同心度应保持参数化关联；外壳筋条可通过阵列或肋板特征生成，以保证间距一致；内部星形支撑件则需与输出轴系、轴承位和箱体内壁建立合理间隙。整体结构既体现了减速传动的功能需求，也反映出紧凑型工业减速箱在安装、散热、检修和承载方面的综合设计考量。
