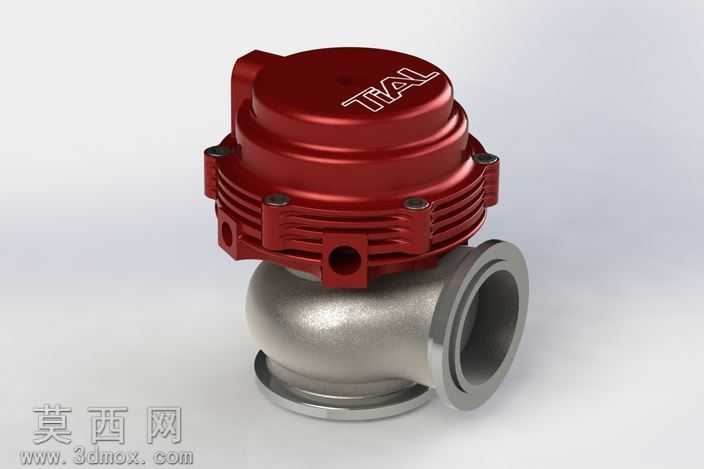

涡轮增压废气旁通阀三维设计作品

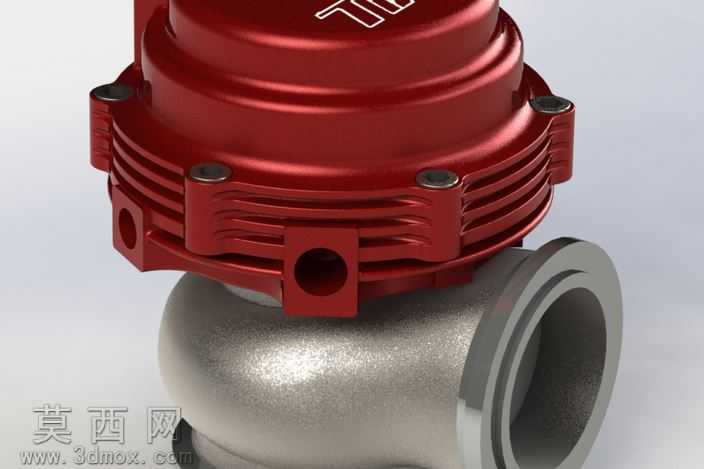

本作品为涡轮增压系统配套的废气旁通阀三维建模设计，建模过程严格遵循汽车动力改装部件的实际尺寸比例，在三维软件中先完成整体结构的草绘布局，通过旋转、拉伸、布尔运算等基础建模命令搭建阀体的主体框架，再逐步细化各部位的细节特征。上部控制端盖部分还原了散热鳍片的分层结构，每一处鳍片的厚度、间距都参考实物做了等比例还原，端盖表面的品牌标识通过浮雕建模方式实现，保证标识的立体感与辨识度，端盖与下部阀体连接的固定螺栓孔位做了精准的位置排布，每个孔位的倒角、沉台结构都完整呈现，还原了实际部件的装配结构特征。下部阀体部分采用金属质感的结构设计，进出气接口的法兰结构做了精准建模，法兰端面的密封槽、连接卡扣结构都完整还原，阀体的曲面过渡部分通过曲面放样、曲率连续调整完成，保证曲面顺滑无折痕，符合金属铸造部件的外观特征。材质渲染阶段，上部端盖采用亮面红色金属烤漆材质，调整了材质的反光度、粗糙度参数，还原出高温烤漆的饱满光泽感，同时在鳍片缝隙处添加了细微的阴影层次，突出散热结构的立体感；下部阀体采用铸铝金属材质，调整了材质的漫反射、金属度参数，还原出铸铝件略带磨砂的金属质感，接口法兰的端面做了轻微的高光处理，模拟机加工面的平整质感。结构设计上完整还原了废气旁通阀的工作结构逻辑，上部的控制腔与下部的废气流通腔做了清晰的结构区分，连接部位的密封结构、固定结构都完整呈现，既保证了外观的高度还原，也体现了部件的实际功能结构。建模过程中对各部件的装配关系做了合理规划，所有连接部位的配合间隙都参考实际装配要求设置，既保证模型的视觉真实感，也能直观体现该部件的装配逻辑，整体模型细节丰富，曲面过渡自然，材质表现贴合实物特征，能够直观展现这款涡轮增压废气旁通阀的外观形态与结构特点。
