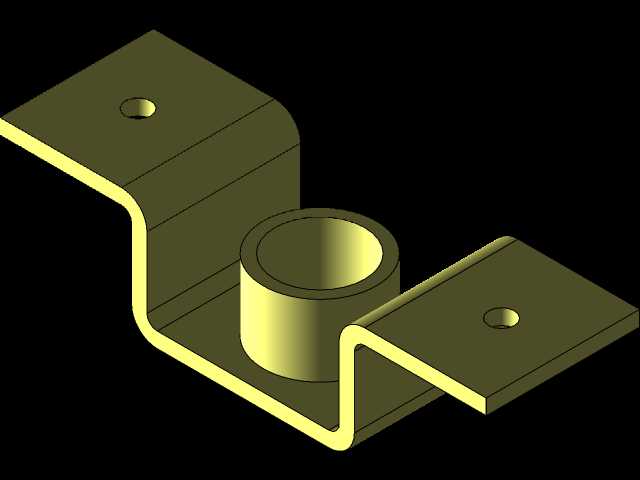

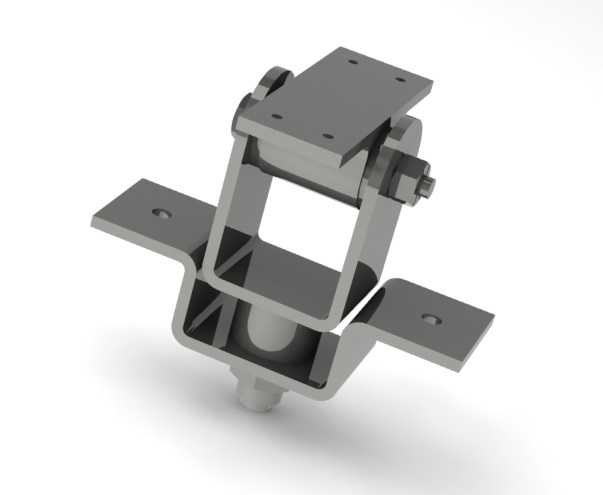

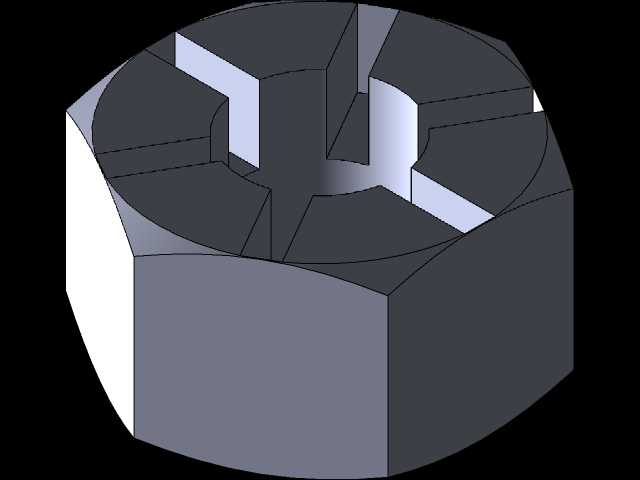

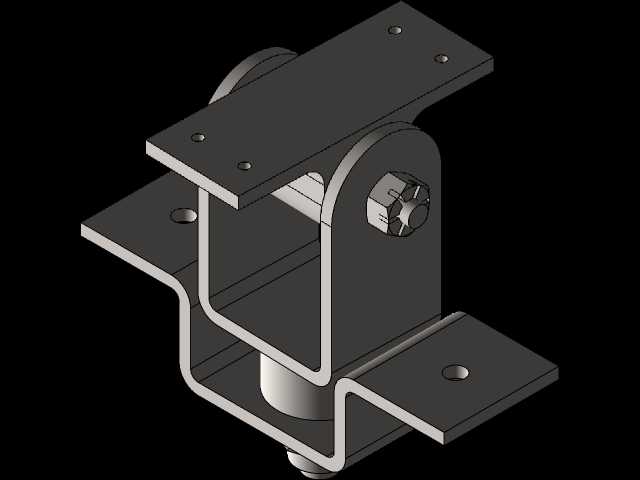

这类带双侧安装翼板的铰接支座,常见于需要实现小角度往复摆动的重载机械连接场景,比如物流输送线的张紧调节端、工程车辆舱门的承重铰接位、自动化设备的翻转工位支撑点,核心作用是在两个相对摆动的构件之间传递载荷,同时约束非摆动方向的多余自由度,避免连接部位出现偏载磨损。从结构设计逻辑来看,上下两组安装板分别对应固定端与活动端的连接界面,上方矩形安装板预留四个沉头安装孔,可通过螺栓与上方固定机架贴合锁附,下方Z型折弯的翼板向两侧水平延伸,每个翼板各预留一个安装孔,适配下方活动构件的安装面,这种分体式翼板设计能在安装时自适应下方构件的少量安装面平面度误差,降低装配时的对位难度。中间的铰接核心采用U型架包覆销轴的结构,销轴两端通过螺母锁紧防松,U型架的内侧预留了足够的摆动间隙,允许连接的活动端在垂直于销轴轴线的平面内实现±15°范围内的摆动,不会出现结构干涉。设计时特意将销轴的受力段做了等径处理,配合U型架两侧的同轴安装孔,保证铰接转动时的同轴度,减少转动过程中的卡滞风险,同时U型架的折弯处做了圆角过渡,避免应力集中导致的结构断裂,适配长期往复摆动的疲劳载荷工况。从安装边界来看,上方安装板的孔位间距适配常规100mm间距的型材安装槽,下方两侧翼板的总宽度控制在180mm以内,安装时不需要额外扩孔改造,可直接适配多数通用机架的安装尺寸,整体结构的垂直方向总高度控制在120mm左右,不会占用过多的设备内部安装空间。铰接部位的销轴直径根据额定载荷做了匹配设计,表面预留润滑脂加注的空间,长期使用时可定期加注润滑脂降低转动磨损,延长构件的使用寿命。这类支座在选型时需要重点核对摆动角度范围、额定静载荷与安装孔位尺寸,避免出现安装后行程不足或者载荷不匹配的问题,建模时所有安装孔的位置、折弯件的折弯半径都按照实际钣金加工与机加工的工艺要求做了还原,可直接用于结构校核与装配模拟。
