霍顿Ho IV飞翼结构三维数模

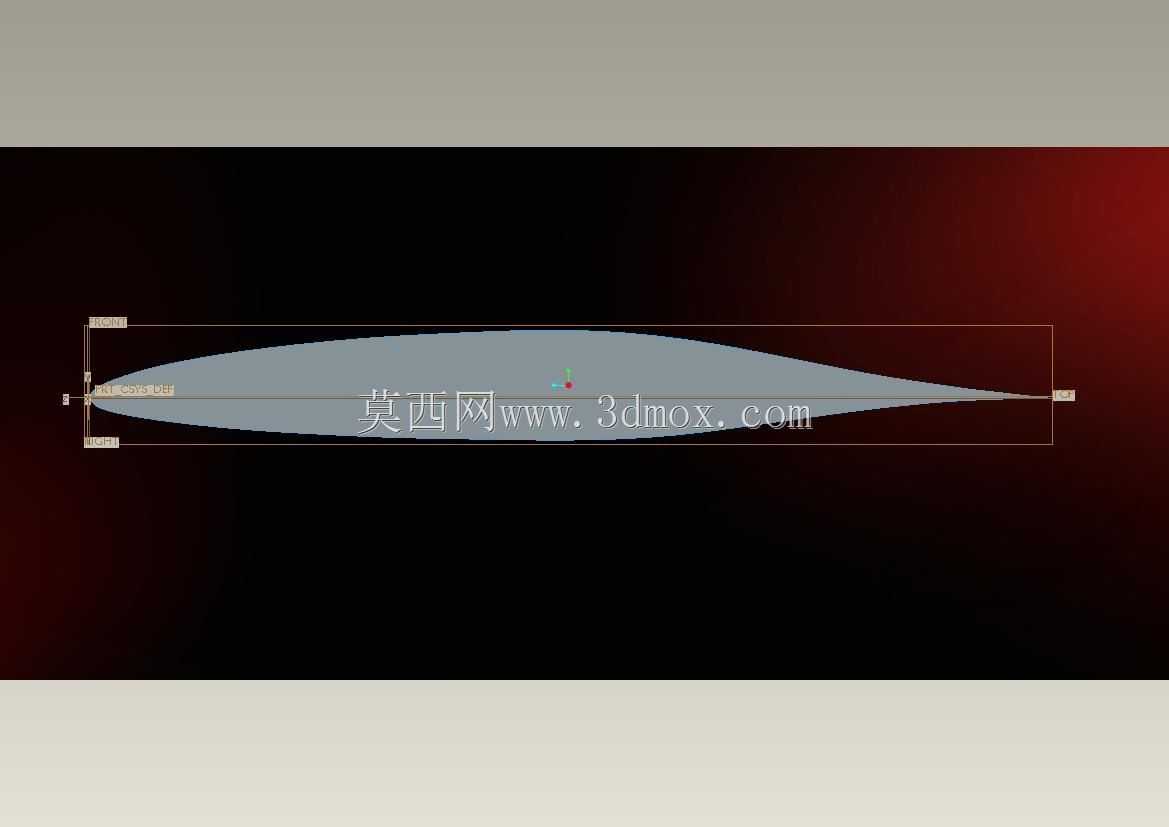

该翼型结构针对飞翼布局飞行器的升力需求设计，核心服务于无尾飞翼构型的气动布局实现，适配飞翼布局飞行器无水平尾翼、无垂直尾翼的整体构型要求，可直接作为飞翼验证机型的主升力面结构使用，也可作为小型飞翼航模、低空低速飞翼试验平台的翼面设计参考。从气动设计逻辑来看，该翼型采用对称低速翼型轮廓，翼型最大厚度位置靠近弦长中点区域，能够在低速飞行状态下维持较高的升阻比，同时降低翼面气流分离的概率，适配飞翼布局飞行器俯仰、航向操纵力矩耦合的特性，减少无尾布局下的配平阻力。翼面沿展向采用渐变扭转设计，翼根区域弦长更大、厚度更高，既能够预留足够的内部空间布置翼梁、操纵舵机、燃油舱或者机载设备安装位，也能提升翼根与中央翼盒连接区域的结构强度，降低翼根处的应力集中系数；翼尖区域弦长逐步收窄、厚度减薄，能够有效降低诱导阻力，减少翼尖涡流带来的升力损失。在安装边界设计上，翼根端面预留了与中央翼盒对接的平直安装基准面，安装面的孔位排布沿翼型弦向均匀分布，可通过螺栓连接实现与中央机身段的刚性固定，安装定位基准与翼型弦线重合，能够保证装配后翼面的安装角符合气动设计要求，无需额外做角度补偿。翼面后缘预留了操纵面的安装缝隙，可直接匹配升降副翼的安装尺寸，不需要对翼面主体结构做二次切削加工，操纵面的转轴位置沿翼展方向保持一致，能够保证左右翼面操纵力矩的输出对称性，避免飞翼布局飞行器出现航向配平偏差。从实际应用场景来看，该翼型既可以用于小型飞翼航模的制作加工，也可作为低速飞翼无人机的翼面设计参考，其翼型轮廓数据可直接导入流体仿真软件做气动参数校核，也可导入CAM软件生成数控加工代码，用于泡沫芯材、复合材料蒙皮的加工生产。翼面的外形曲面全程采用G2连续过渡，没有曲率突变区域，能够保证气流沿翼面流动时的平顺性，减少紊流区域的产生，同时曲面的加工工艺性较好，既可以采用热切割工艺加工泡沫翼芯，也可以采用复合材料铺层工艺制作高强度翼面结构，不需要额外做曲面补正处理。
