AvroCF-105双导管风机箭型飞行器结构

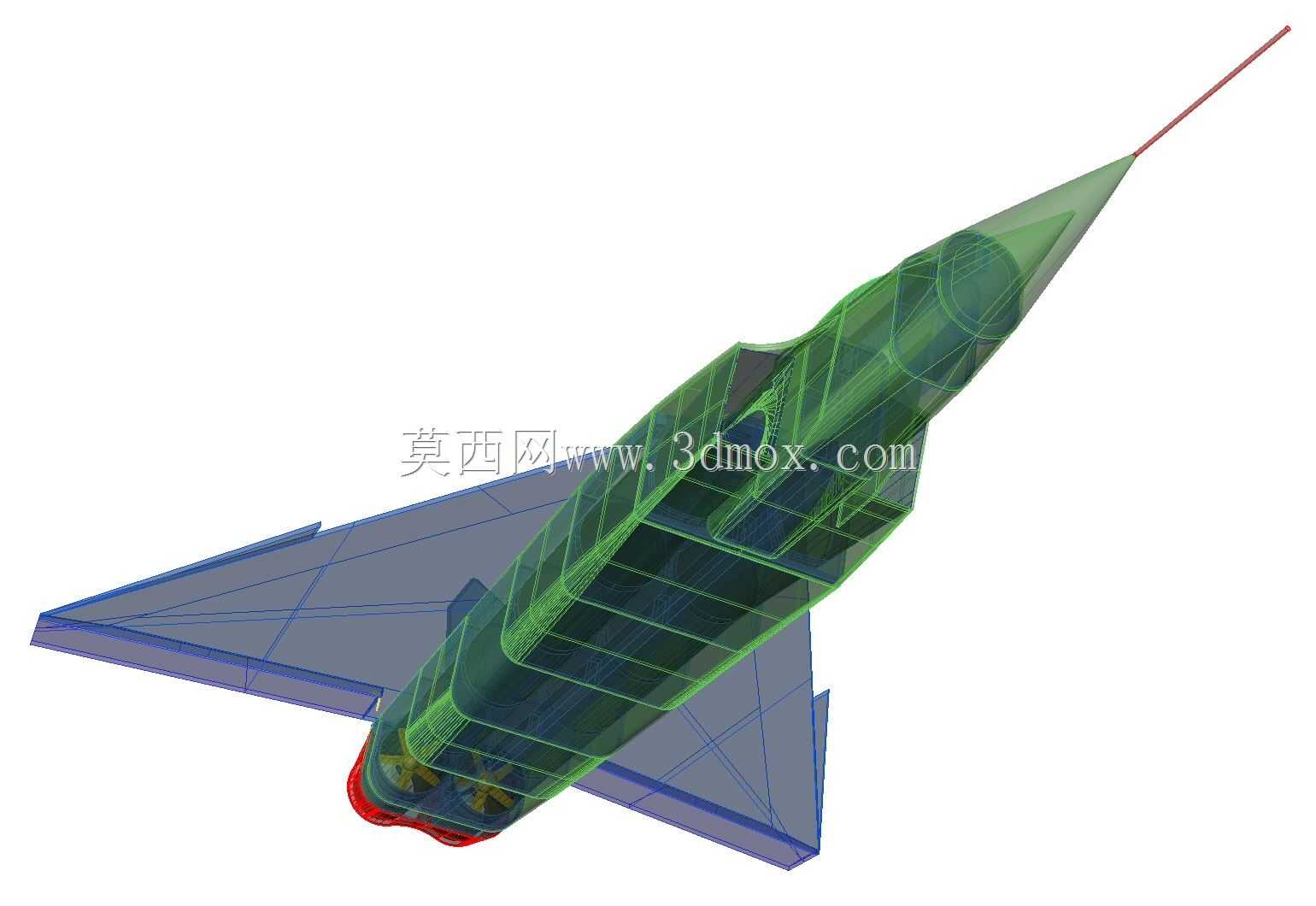

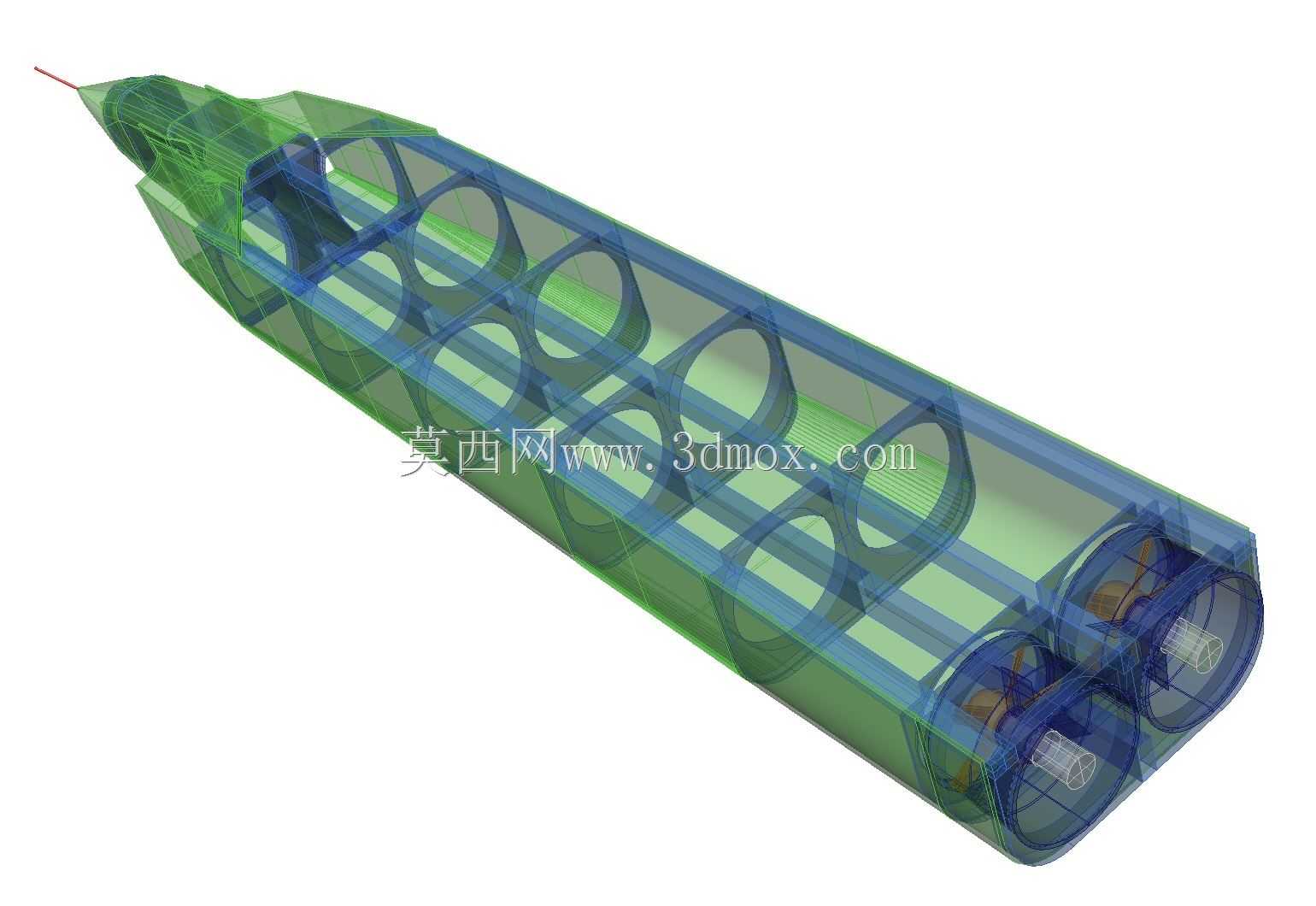

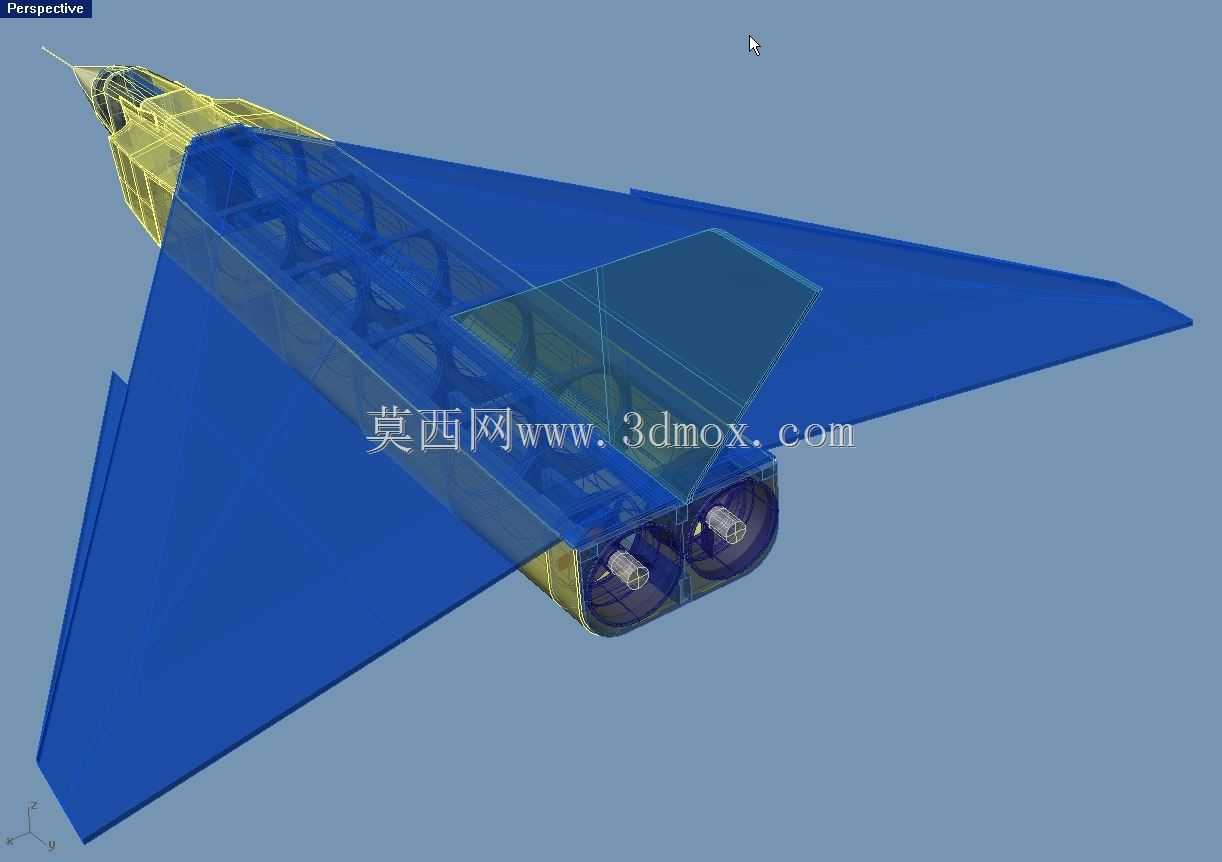

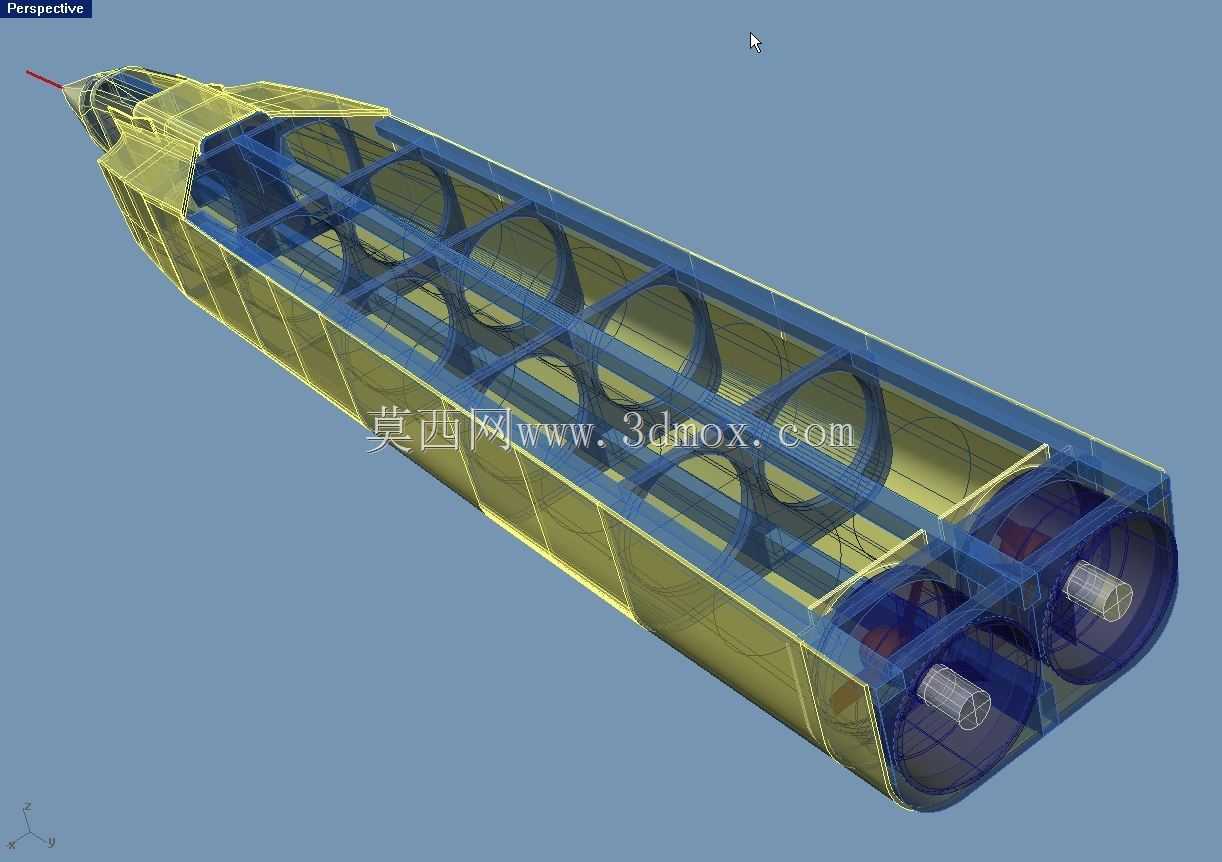

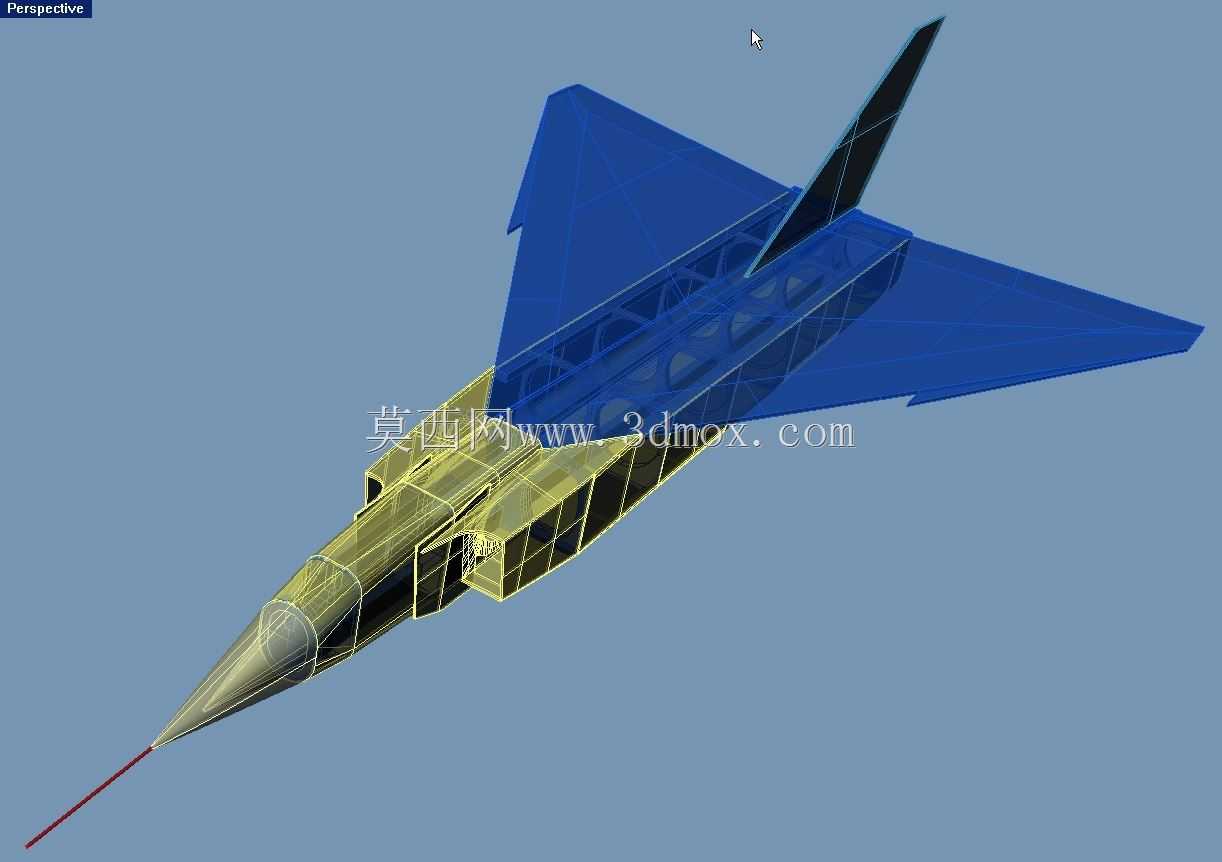

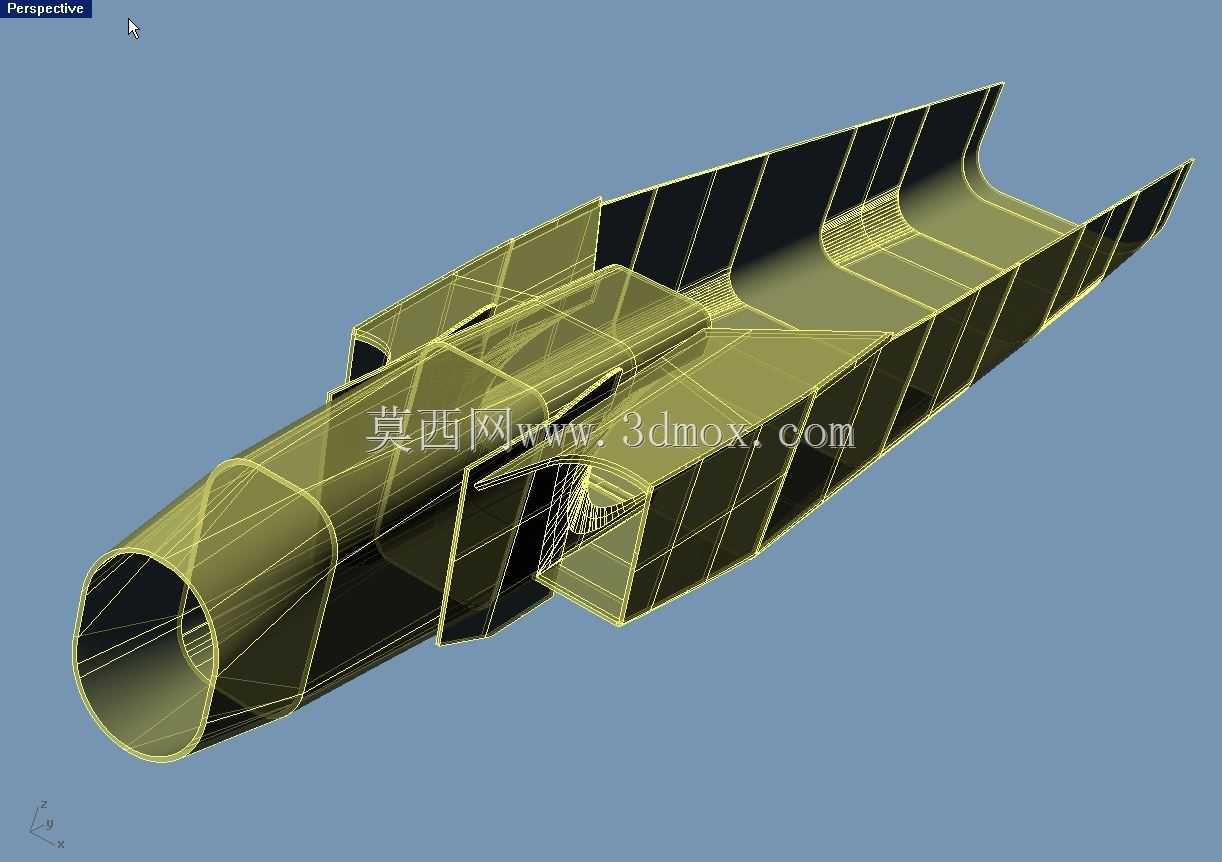

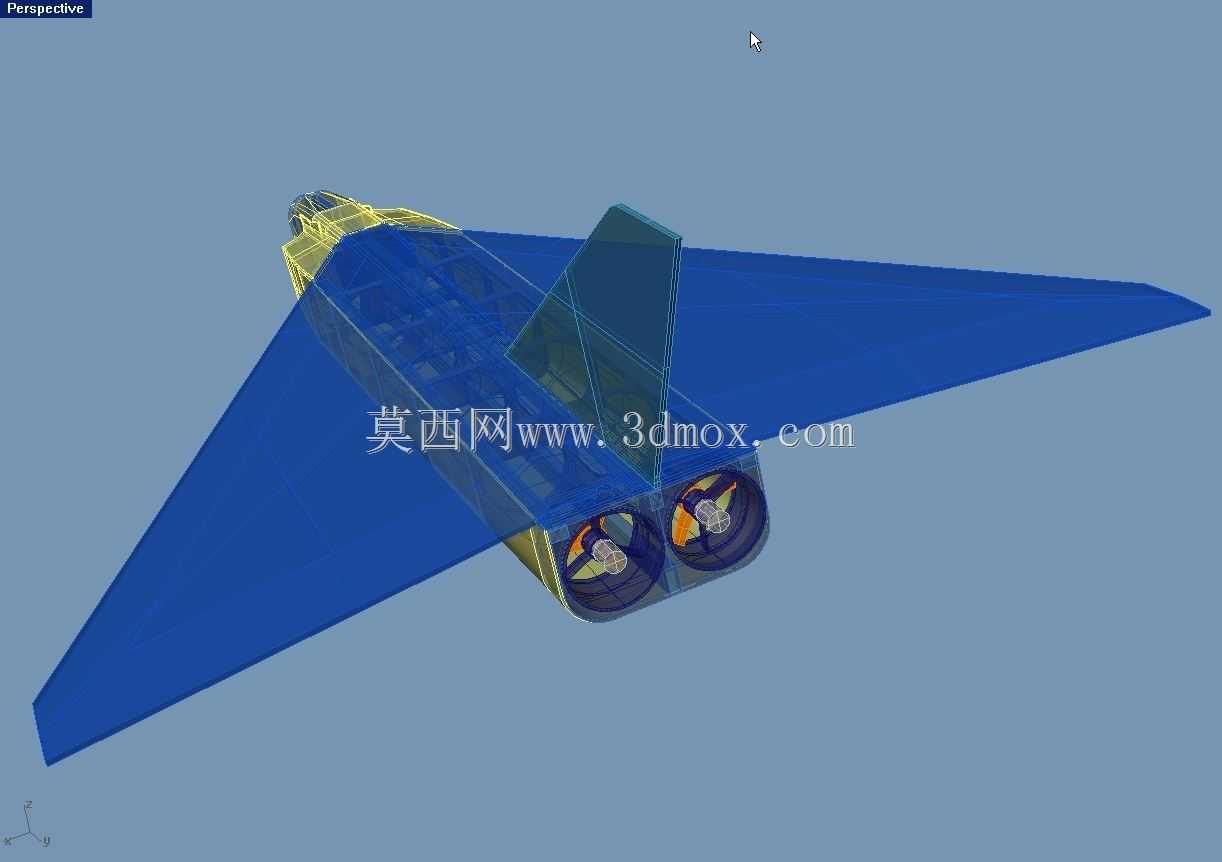

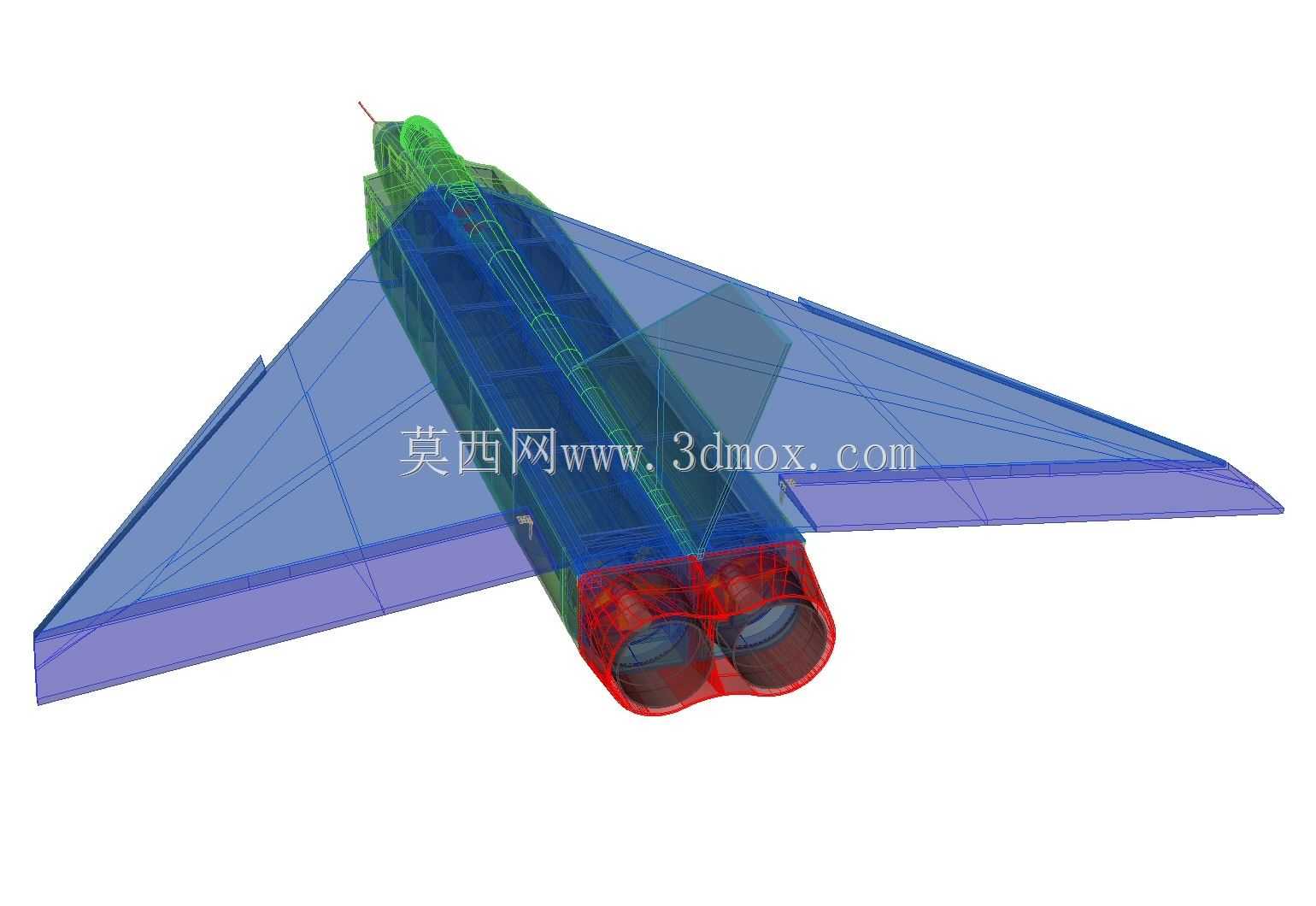

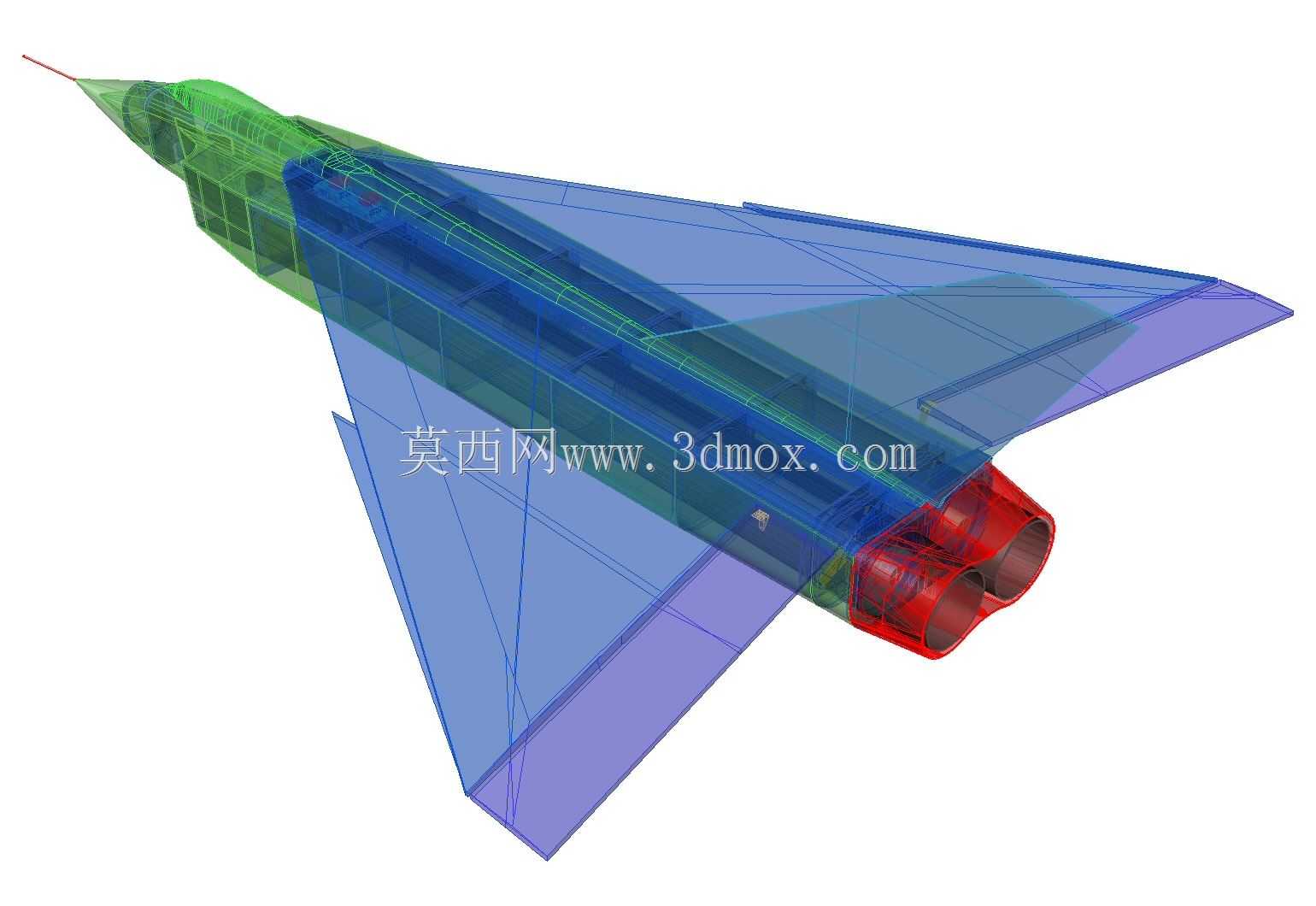

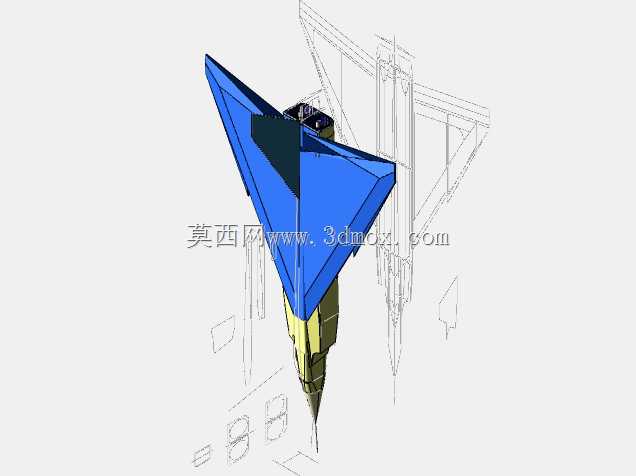

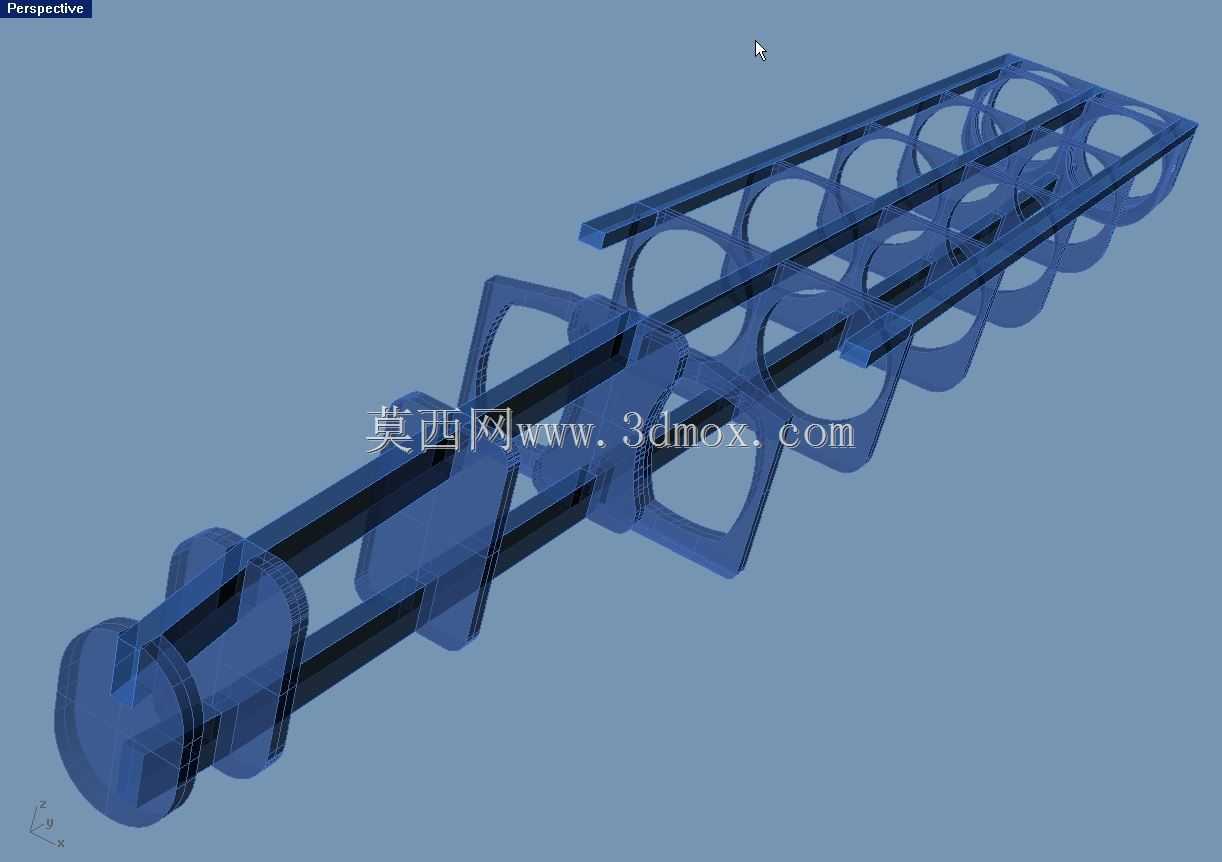

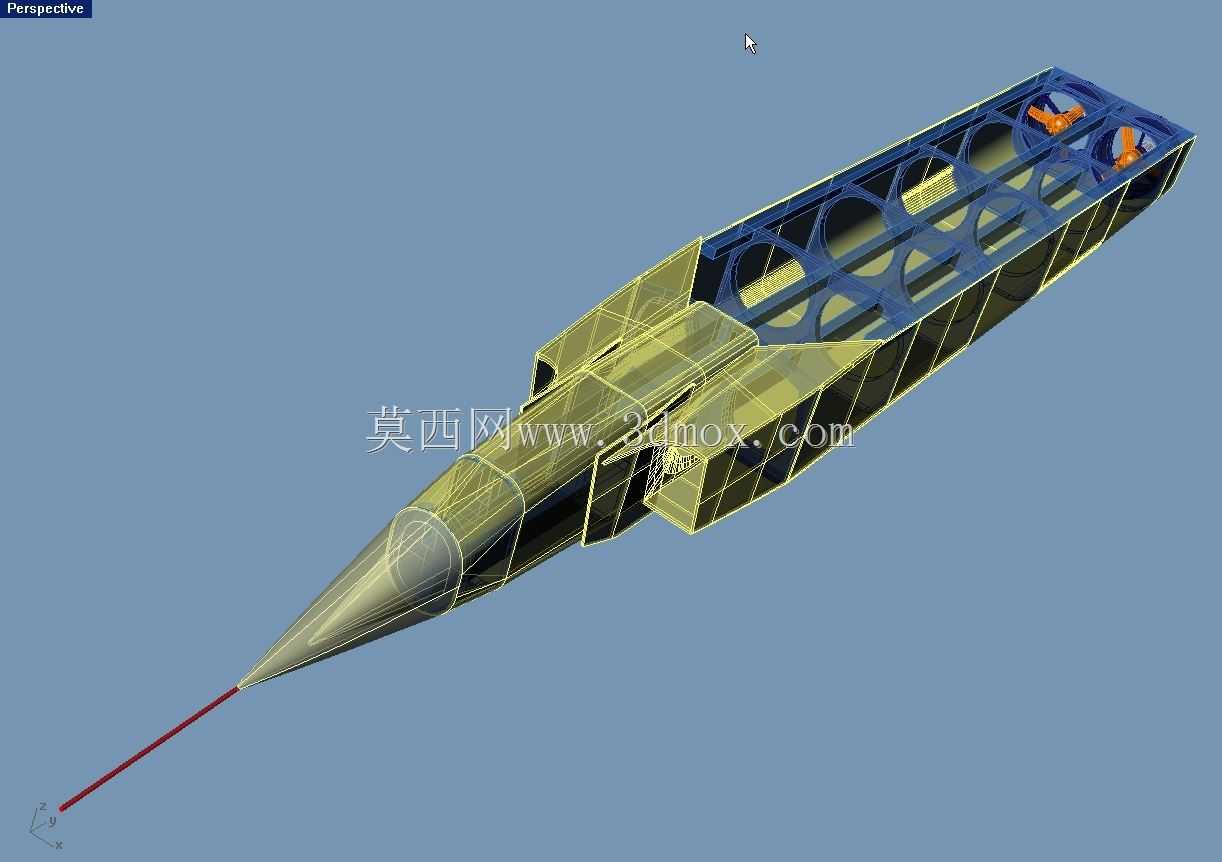

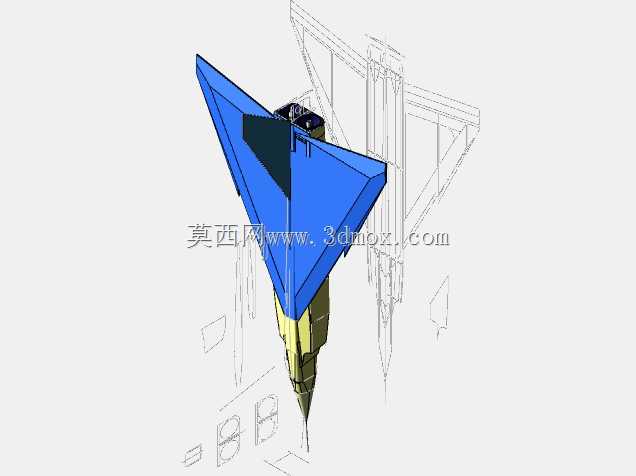

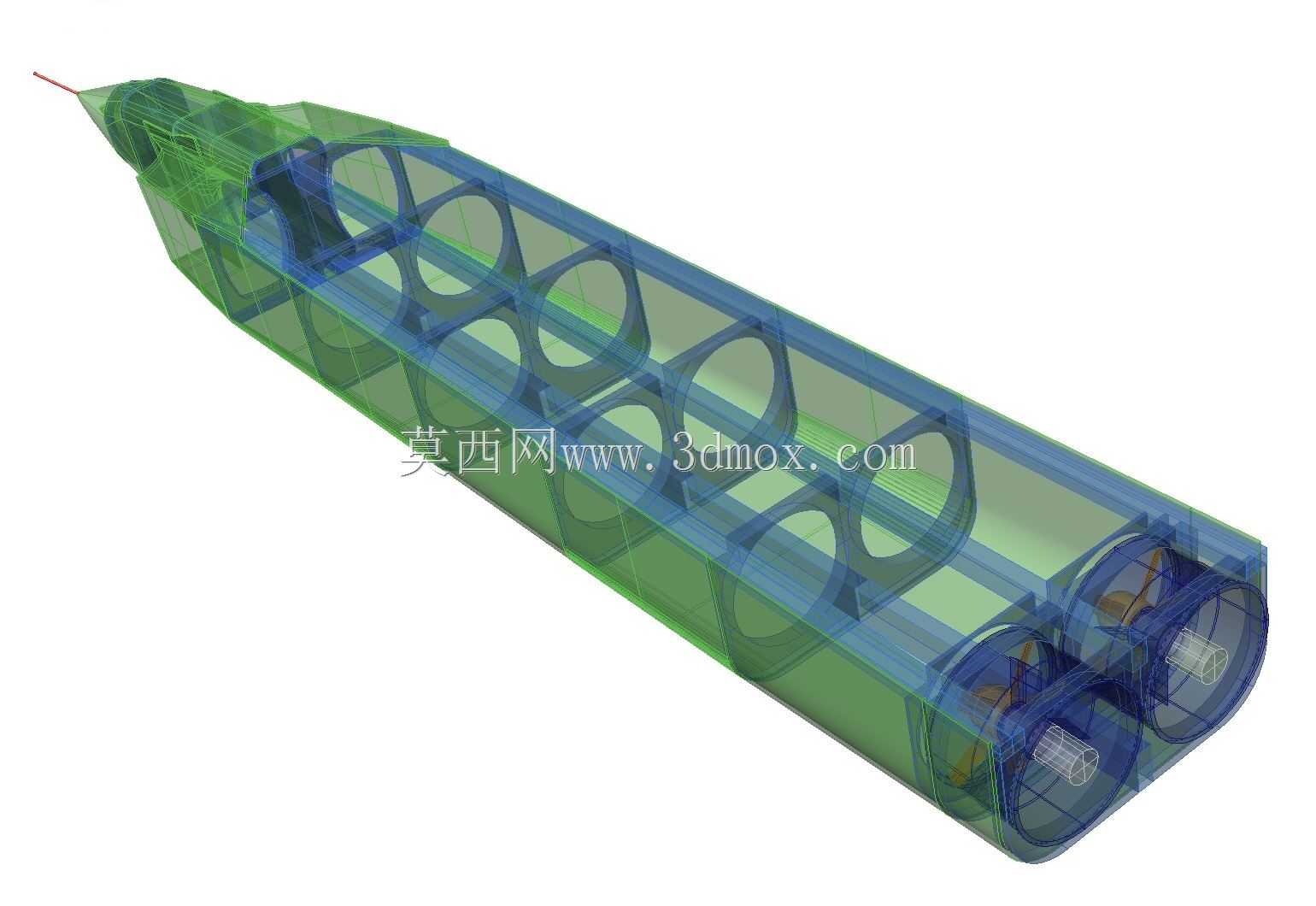

该结构针对双GWS导管风扇的适配需求开展设计，机身主体采用半硬壳式承力布局，前部尖锐锥形机头可在高速飞行时劈开迎面气流，降低激波阻力对飞行姿态的干扰，机头预留的传感器安装位可根据飞行测试需求加装空速管、姿态感知元件，安装边界需匹配机头锥段的内径公差，避免突出结构破坏整体气动连续性。中部机身围绕双导管风扇的安装点位做了承力框架强化，框梁采用镂空桁架结构，在保证结构刚度满足风扇运转振动耐受要求的前提下，尽可能降低机身整体自重，框架的安装定位孔需与导管风扇的固定支座精准对位，同轴度公差控制在合理区间，避免风扇运转时产生额外的偏心振动，影响飞行稳定性。机翼采用大后掠三角翼布局，翼面与机身中段的衔接处做了翼身融合过渡处理，可减少翼根处的气流分离，提升低速飞行阶段的升阻比，翼面内部预留了舵机安装腔与走线槽，可适配常规副翼、升降舵的舵面传动机构安装，翼尖的切角设计可延缓大迎角飞行时的翼尖失速现象。垂尾采用后掠式单垂尾布局，安装于机身后段上部承力框上，垂尾内部的加强筋可承受侧向气流的冲击载荷，保证航向稳定性。整体设计过程中优先考虑气动效率与结构重量的平衡，所有外露部件的外形均做了流线型修型，避免出现直角、凸起等易产生气流紊流的结构，各部件的安装接口均预留了足够的调整余量，可适配不同规格的导管风扇与飞控元件安装，在航模测试、小型飞行器方案验证场景中，该结构可直接作为基础载体开展气动性能测试、动力匹配调试工作，机身各段的分离面设计也方便后续对内部设备进行检修更换，无需对整体结构做大面积拆解。
