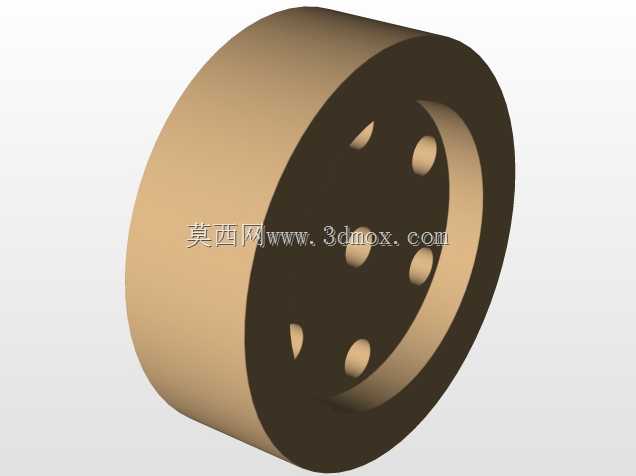

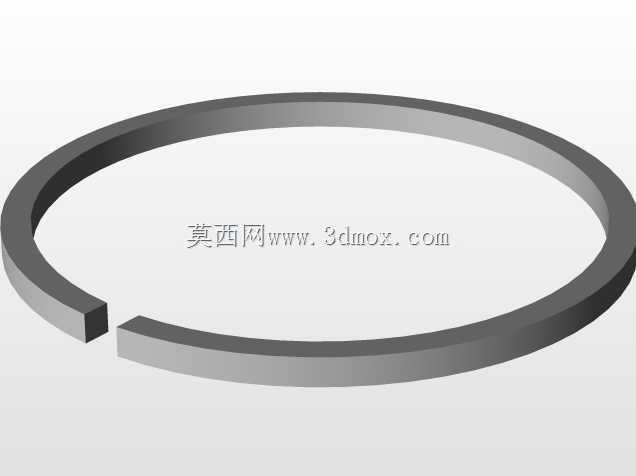

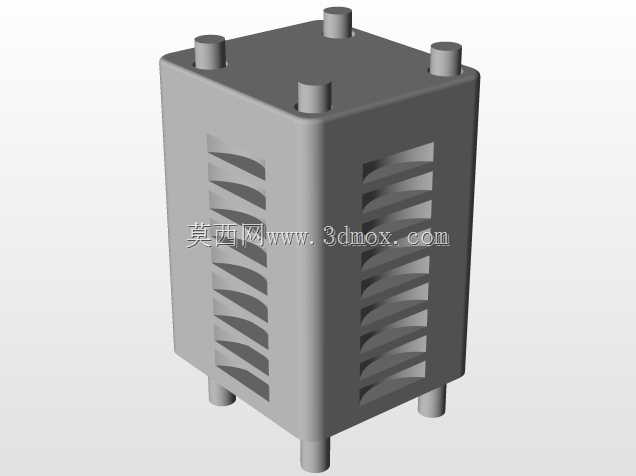

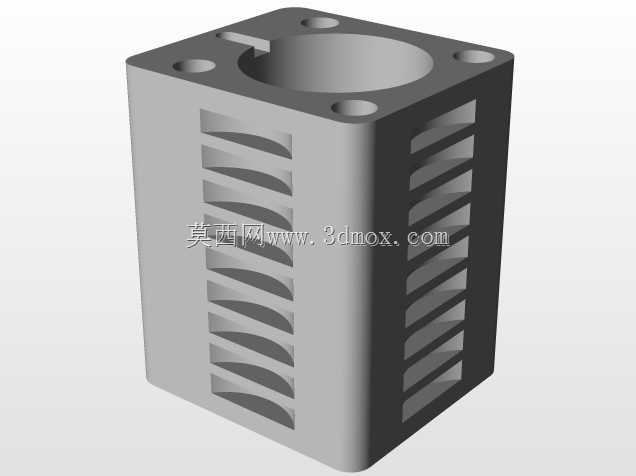

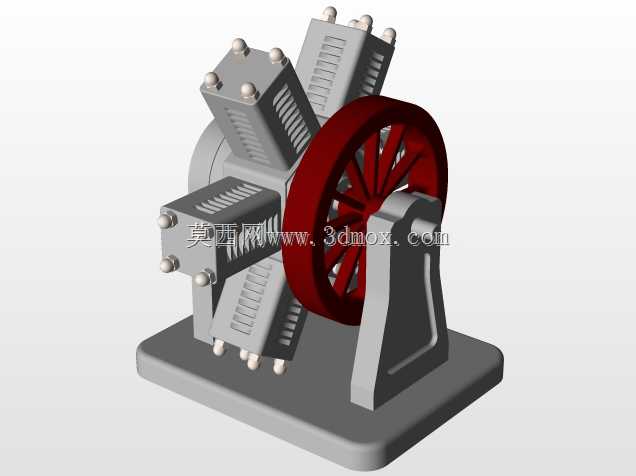

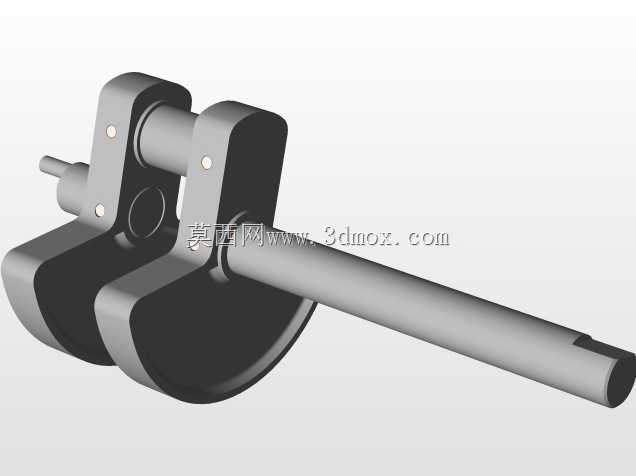

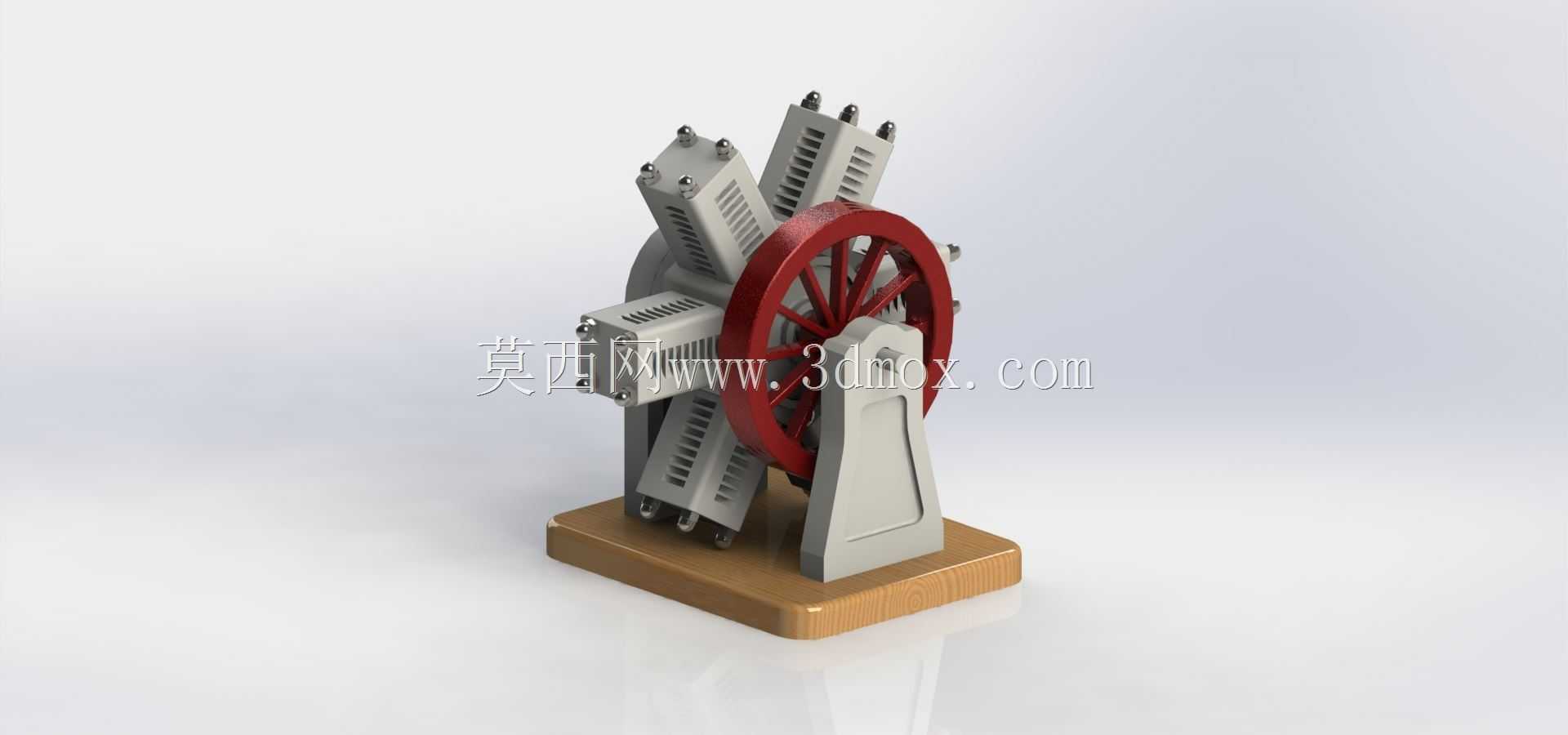

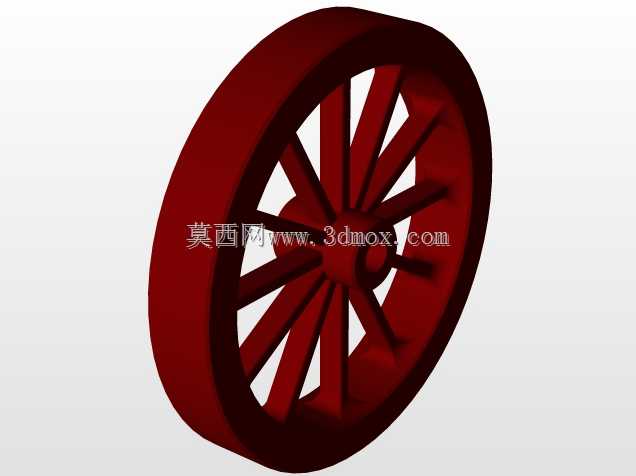

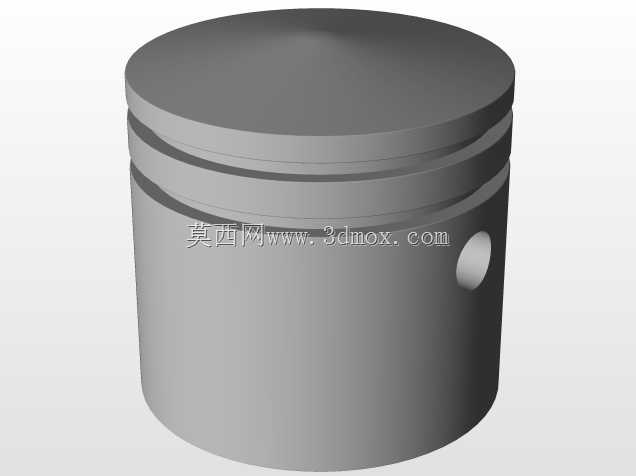

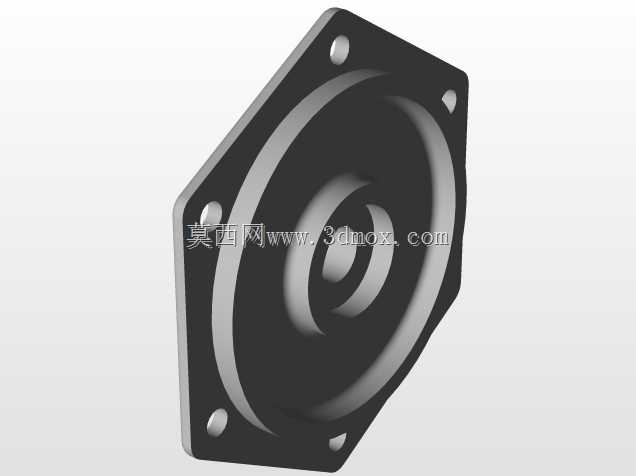

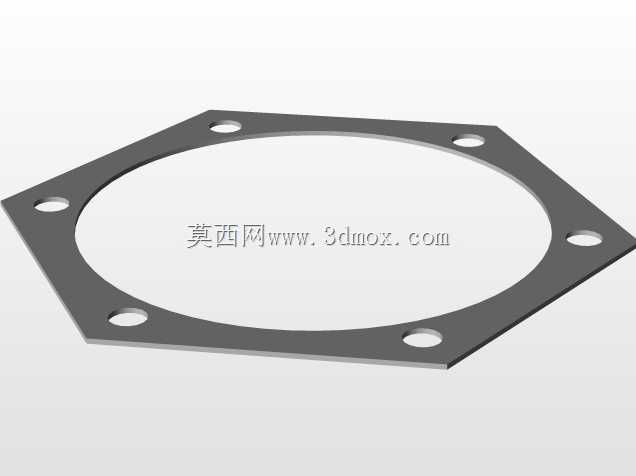

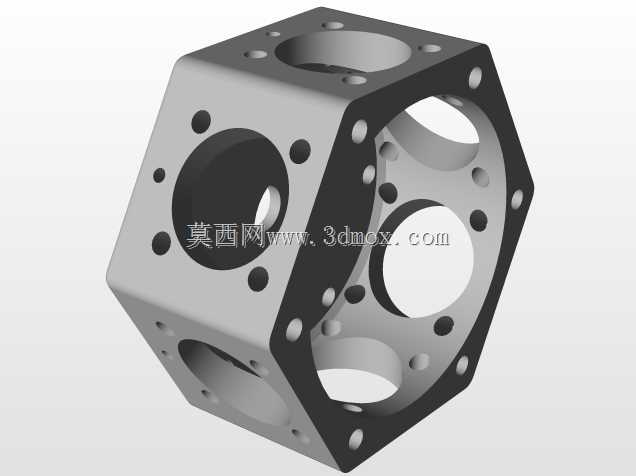

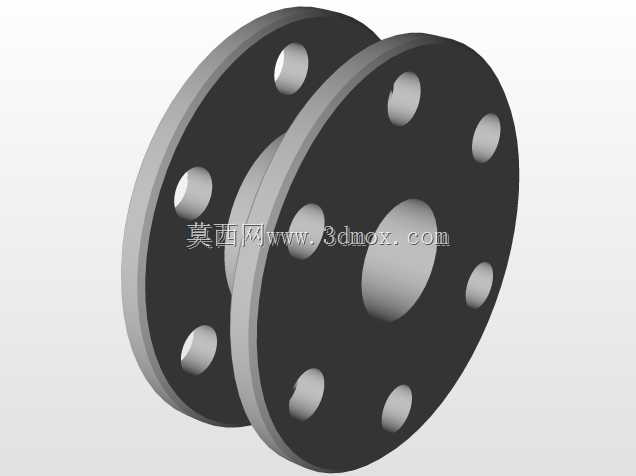

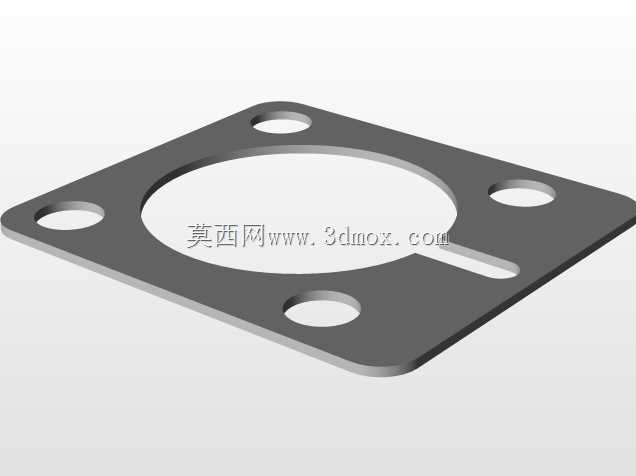

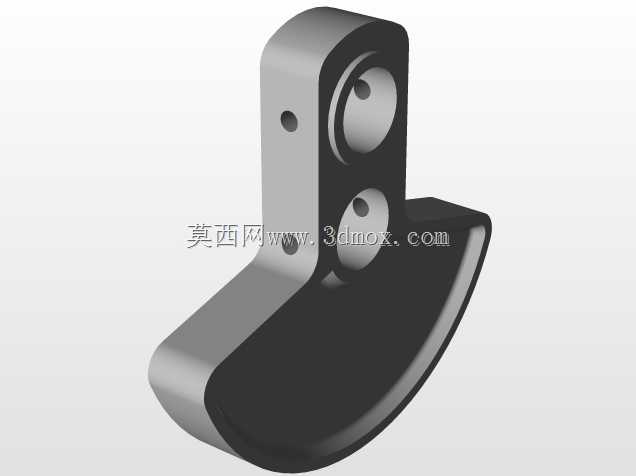

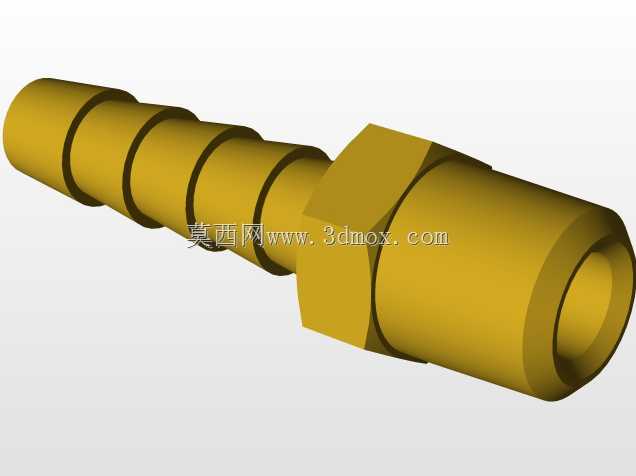

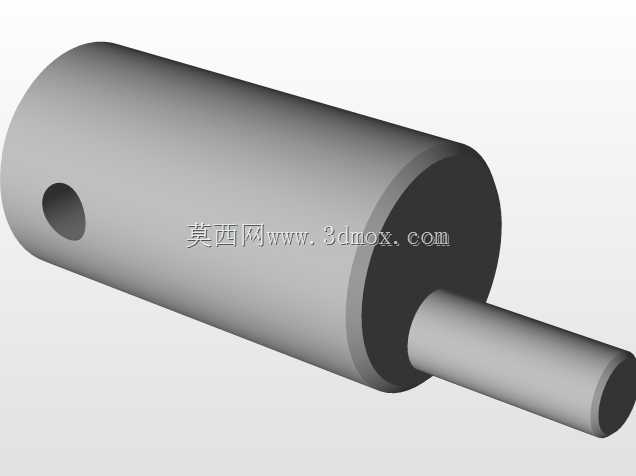

这类径向排布气缸的动力结构,早年广泛应用在航空活塞动力领域,凭借紧凑的轴向尺寸、均匀的周向载荷分布,在小功率通航飞行器、早期轻型装甲载具上有过大量落地案例,现在也常被用于小型动力科普装置、定制化特种动力输出场景。从结构设计逻辑来看,多组气缸围绕中心曲轴呈圆周等角度分布,每一组气缸的活塞连杆都铰接在中心曲轴的同一个曲柄销上,相比直列排布的动力结构,能在更小的轴向空间内布置更多气缸,单位体积的功率密度表现更突出,同时周向对称的结构让曲轴运转时的惯性力更容易平衡,不需要额外加装大尺寸的平衡轴就能实现更平稳的运转状态。设计过程中首先要确认的是安装边界,整体结构以中心曲轴轴线为中心,周向的最大外轮廓由气缸散热片的外沿决定,轴向的总长度要覆盖前端带轮、后端曲轴输出端以及底部安装基座的尺寸,底部的木质基座是演示用的承托结构,实际工业应用场景中会替换为带减震垫的金属安装支架,安装孔位需要匹配动力输出端的对接法兰尺寸,预留足够的检修空间来调整气门间隙、更换活塞环等易损件。功能特性上,这类结构的进气、排气管道可以沿周向对称布置,管路走向更短,进气歧管的长度一致性更好,能保证各个气缸的进气效率更均匀,减少各缸工作的出力差;外露的气缸散热片是风冷散热的核心结构,不需要额外布置复杂的水冷管路、散热水箱,整体结构更简单,在低温环境下的启动表现更可靠,维护时只需要定期清理散热片缝隙的积尘、检查散热片是否有磕碰变形即可。设计时需要重点关注连杆与曲柄销的铰接间隙,因为多根连杆共用同一个曲柄销,销体的受力是周向循环交变载荷,对销体的表面硬度、耐磨性能要求更高,同时要核算活塞往复运动的惯性力叠加值,确认曲轴的动平衡精度满足运转转速要求,避免高速运转时出现异常振动。另外前端的带轮是动力输出接口,可以通过皮带连接发电机、散热风扇等附属部件,也可以直接通过曲轴后端的法兰对接负载端,设计时要根据实际输出的扭矩需求,确认带轮的槽型、节圆尺寸以及法兰的连接螺栓强度,避免动力传输过程中出现打滑、螺栓断裂的问题。
- 全部评论(0)
- 模板大小: 5.28 MB
- 售价:5金币
- 下载次数: 45
- 系统要求: SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORK
- 软件分类: 发动机
