多接口带安装耳圆形法兰连接端盖

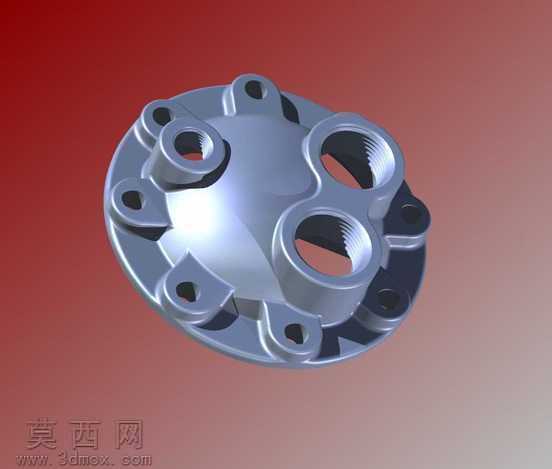

本作品为一款多接口集成式圆形法兰连接端盖，整体采用三维参数化建模方式完成，建模过程中首先绘制端盖主体的圆形基准轮廓，通过拉伸凸台命令生成端盖的基础盘体结构，盘体边缘均匀分布带通孔的安装耳结构，每个安装耳的通孔位置经过同轴度约束，确保安装时可与配套法兰的螺栓孔精准对位，避免装配错位问题。端盖主体的凸起曲面部分采用放样凸台命令生成，曲面过渡处做了圆角平滑处理，既消除了结构应力集中点，也让整体外观更具流畅的工业质感。端盖盘面集成了三个不同规格的内螺纹接口，建模时通过螺旋线扫描生成精准的内螺纹牙型结构，每个接口的根部都做了加厚处理，提升接口处的结构强度，避免管路连接时出现接口开裂的问题。材质渲染阶段采用金属磨砂质感的合金钢材质，调整环境光与反射参数，还原金属零件表面的细腻反光效果，背景选用渐变暗红色突出金属零件的质感，渲染时开启环境遮蔽效果，让零件的结构阴影更自然，清晰展现各个结构的层次关系。设计思路上，这款端盖主要用于多管路集成的流体或气动系统终端，将多个管路接口集成在单个端盖上，减少了管路转接零件的数量，降低系统整体的泄漏风险；均匀分布的安装耳可让端盖的压紧力均匀分布在密封面上，提升密封可靠性；接口的不同规格可适配不同管径的管路连接需求，无需额外加装变径接头，简化装配流程。建模过程中对所有安装孔、螺纹接口的尺寸都做了参数化关联，后续可根据实际使用需求快速调整接口规格、安装耳数量、盘体直径等参数，适配不同的安装场景，结构上所有转角处都做了不小于R2的圆角处理，既方便后续的机加工艺走刀，也避免零件热处理时出现应力开裂的问题，整体结构紧凑，集成度高，符合工业零部件的实用化设计要求。
