金属管路连接用Y型角形接头结构

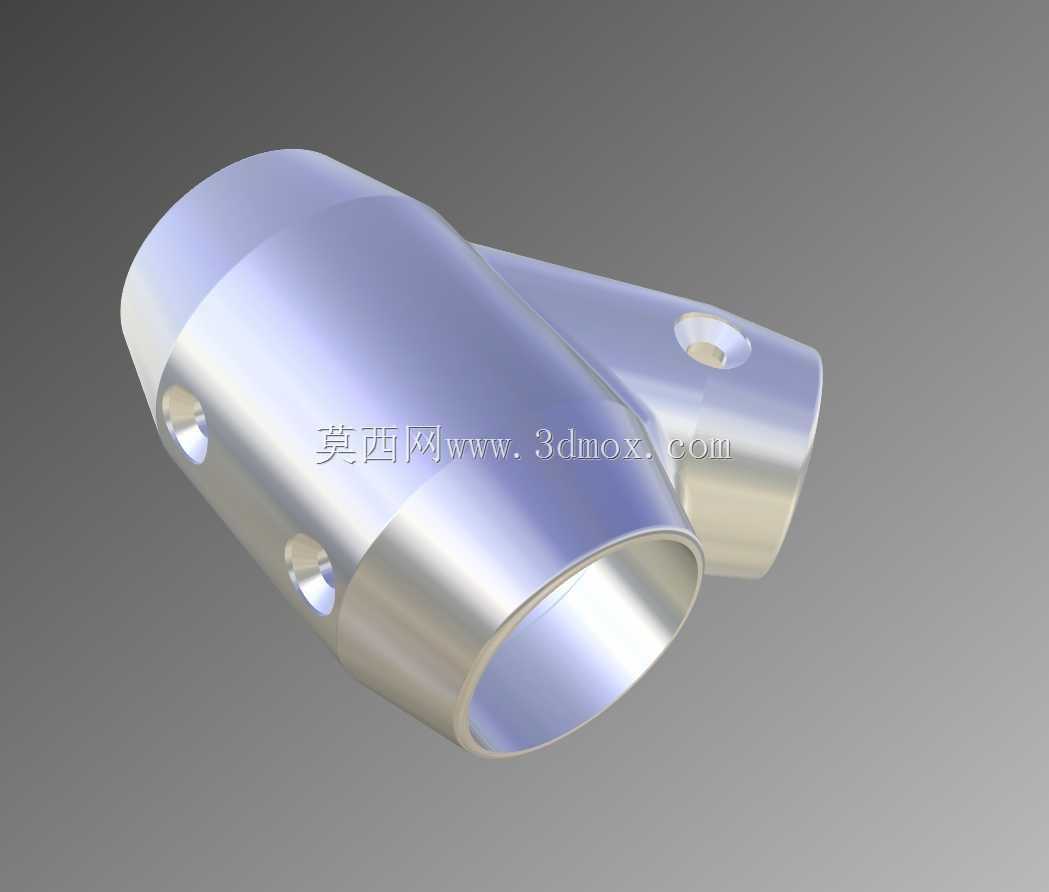

这类角形接头主要应用在需要分流或者变向的流体输送管路场景中，常见于气动系统、小型液压回路、低压给排水管路以及部分设备的冷却循环管路布局里，当管路走向无法通过直管配合弯头实现紧凑排布时，这类一体成型的角形接头可以减少管路连接节点，降低泄漏风险。从结构设计来看，接头采用一体锻压或者机加工成型的主体结构，两个呈一定夹角的通径接口保持内壁光滑过渡，避免流体经过时产生过大的压损，接口端部采用标准圆柱管结构，适配常规的管路插接或者卡套连接方式，接头外壁预留的多个径向小孔是安装定位孔，用于接头在设备机架上的固定，避免管路运行过程中因为流体冲击产生振动移位，同时也能在接头对接管路时提供受力支点，方便安装时施加紧固力。设计过程中首先要确定两个通路的夹角，这个角度是根据实际设备内部的管路走向空间确定的，既不能因为角度过小导致流体转向时产生紊流，也不能因为角度过大占用过多安装空间，接头主体的壁厚根据通径大小和额定工作压力计算得出，保证在额定压力下不会出现胀裂变形，内壁的过渡圆角经过反复校核，避免出现应力集中的区域，尤其是两个通路交汇的位置，壁厚做了均匀加厚处理，抵消流体长期冲刷带来的磨损。安装边界方面，接头的整体外轮廓尺寸要适配安装位的预留空间，两个接口的同轴度公差控制在机械加工的常规精度范围内，保证管路对接后不会出现别劲的情况，外壁的固定孔位置要和机架上的安装孔位精准对应，孔深适配常用的自攻螺丝或者机米螺丝规格，不需要额外制作转接支架就能直接固定。实际使用中，这类接头相比两个弯头加一段直管的拼接结构，整体刚性更好，连接点更少，在空间紧凑的小型设备内部布局时优势明显，不需要预留过多的操作空间用于拧紧多个接头的紧固件，一体结构的抗振动性能也更优，适合在有持续振动的设备管路中使用，比如移动式气动工具、小型制冷机组的内部管路连接，能够长期保持密封性能，减少后期维护的频次。建模过程中需要重点关注交汇区域的曲面过渡，保证壁厚均匀，避免出现加工时的壁厚差过大导致的强度问题，同时固定孔的位置要避开管路插接的深度范围，防止螺丝顶入通径内部影响流体通过或者刮伤插入的管路外壁。
