带外螺纹与侧装紧定螺钉的弧形卡接构件

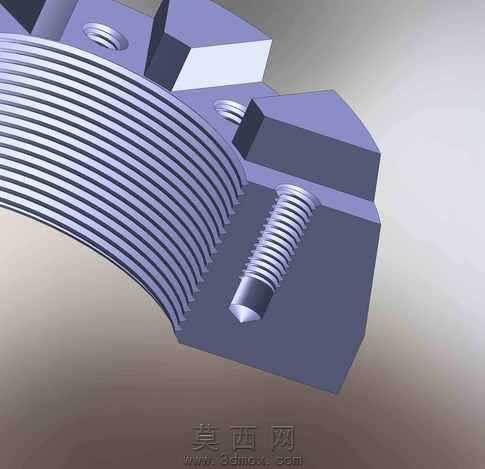

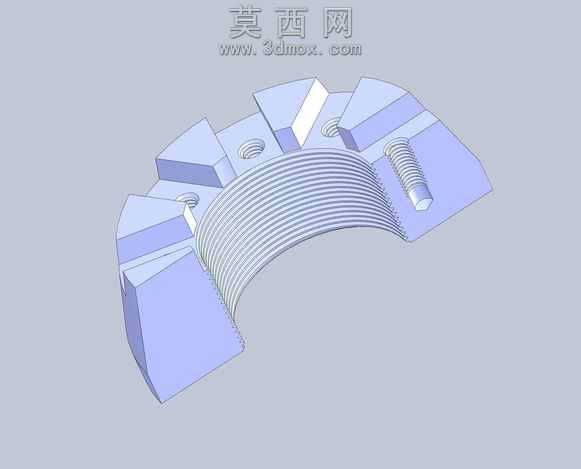

本作品为一款弧形卡接式螺纹连接构件，采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证各配合结构的尺寸精度，为后续装配验证提供可靠的模型基础。模型主体为弧形半环结构，内环面加工有连续的标准外螺纹齿形，建模时通过螺旋线扫描切除的方式生成螺纹牙型，严格控制牙距、牙型角等关键参数，保证螺纹结构的通用性与配合精度；弧形主体的外侧均匀分布多个凸台式安装座，每个安装座上开设有垂直于弧形环切线方向的螺纹通孔，孔内配套装配有标准外六角紧定螺钉，紧定螺钉的螺纹段与安装座内螺纹完全适配，螺钉末端做倒角处理，避免安装时刮伤被连接件表面。材质渲染阶段，主体构件采用哑光蓝灰色金属材质，模拟常用结构钢经表面氧化处理后的质感，调整材质的粗糙度与反射参数，还原金属零件的哑光磨砂质感；螺纹表面做轻微的高光处理，突出螺纹牙型的轮廓细节，紧定螺钉采用与主体一致的金属材质但适当提高反光度，区分两个零件的视觉层次。结构设计上，弧形半环的弧度适配对应管径的圆柱面连接需求，侧装的紧定螺钉可在主体环通过内螺纹与外接部件旋合后，从侧面顶紧被连接件，防止连接副受振动出现松脱，相比普通螺纹连接具备更好的防松性能；凸台式安装座的设计增加了螺纹孔的有效啮合长度，提升紧定螺钉的锁紧可靠性，同时避免在弧形主体上直接开长孔导致的结构强度下降。建模过程中对所有尖锐棱边做了0.2mm的倒角处理，既符合实际机械加工的工艺要求，也避免渲染时出现尖锐边的光影失真问题；各零件之间保留了合理的装配间隙，可直接导入装配环境完成干涉检查，也可导出为通用格式用于3D打印验证或工程图生成。整体设计兼顾了螺纹连接的便捷性与紧定螺钉的防松优势，适用于需要频繁拆装且有防松要求的管路、轴类连接件场景，模型结构完整，特征参数清晰，可根据实际使用需求调整弧形环的直径、螺纹规格以及紧定螺钉的数量与尺寸。
