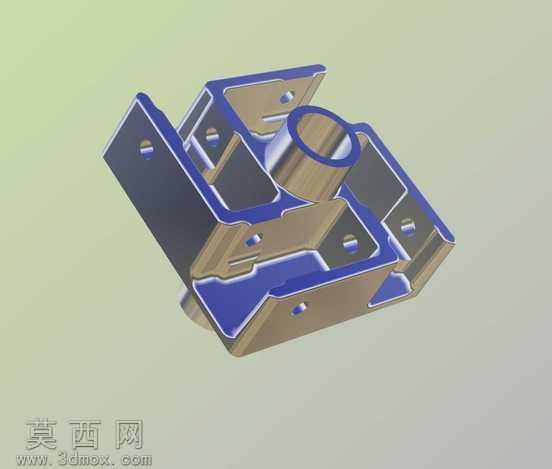

该零件采用三维参数化建模方式完成整体结构设计,建模过程中优先遵循铸造工艺的生产要求,针对所有垂直于分型面的结构面设置了合理的拔模角度,避免后续开模取件时出现结构剐蹭、型壁损坏的问题,保障铸件成型后的脱模顺畅度。建模阶段先绘制主体基准轴与分型面轮廓,以中心圆柱筒结构为核心定位基准,向外延伸出多组呈放射状分布的支撑臂结构,每一组支撑臂都做了等壁厚设计,壁厚取值符合铸造工艺的最小壁厚要求,避免出现壁厚差过大导致的铸件冷却不均、缩孔缩松等缺陷。零件上的安装孔位全部采用同轴心定位设计,孔边缘做了适配铸造工艺的圆角过渡,消除尖锐直角结构,既能够减少铸造过程中的应力集中问题,也能提升零件整体的结构强度。材质渲染阶段,主体结构采用铸钢材质表现,还原金属铸件经过喷砂处理后的哑光金属质感,支撑臂的贴合端面做了蓝色氧化处理的材质效果,区分加工面与非加工面的视觉差异,渲染时采用柔和的漫反射光源,清晰呈现零件的结构层次与拔模斜面的角度特征。整体结构设计兼顾了铸造工艺可行性与零件的装配使用需求,多组向外延伸的支撑臂如同蜘蛛步足一般分布,既能够保障中心筒结构的安装定位精度,也能通过多组臂上的安装孔实现与周边配套零件的稳固连接,所有结构转折处都设置了铸造圆角,避免应力集中导致的零件断裂失效,拔模角度的取值经过反复校验,既满足脱模要求,也不会影响零件最终的装配尺寸精度。建模过程中对每一处结构的工艺性做了逐一核查,剔除了不利于铸造生产的倒扣、锐角、壁厚突变等不合理结构,确保模型导入铸造工艺仿真软件后能够直接开展模流分析、浇口位置设计等后续工作,大幅缩短从设计到生产的转化周期。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 3.27 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2011,效果图,STL,其它,
- 软件分类 通用五金配件
