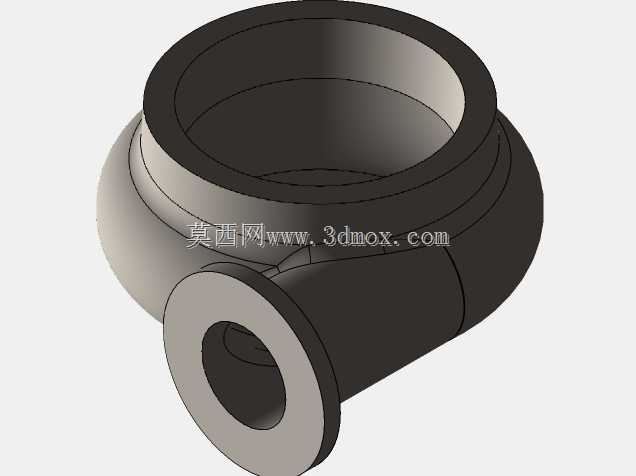

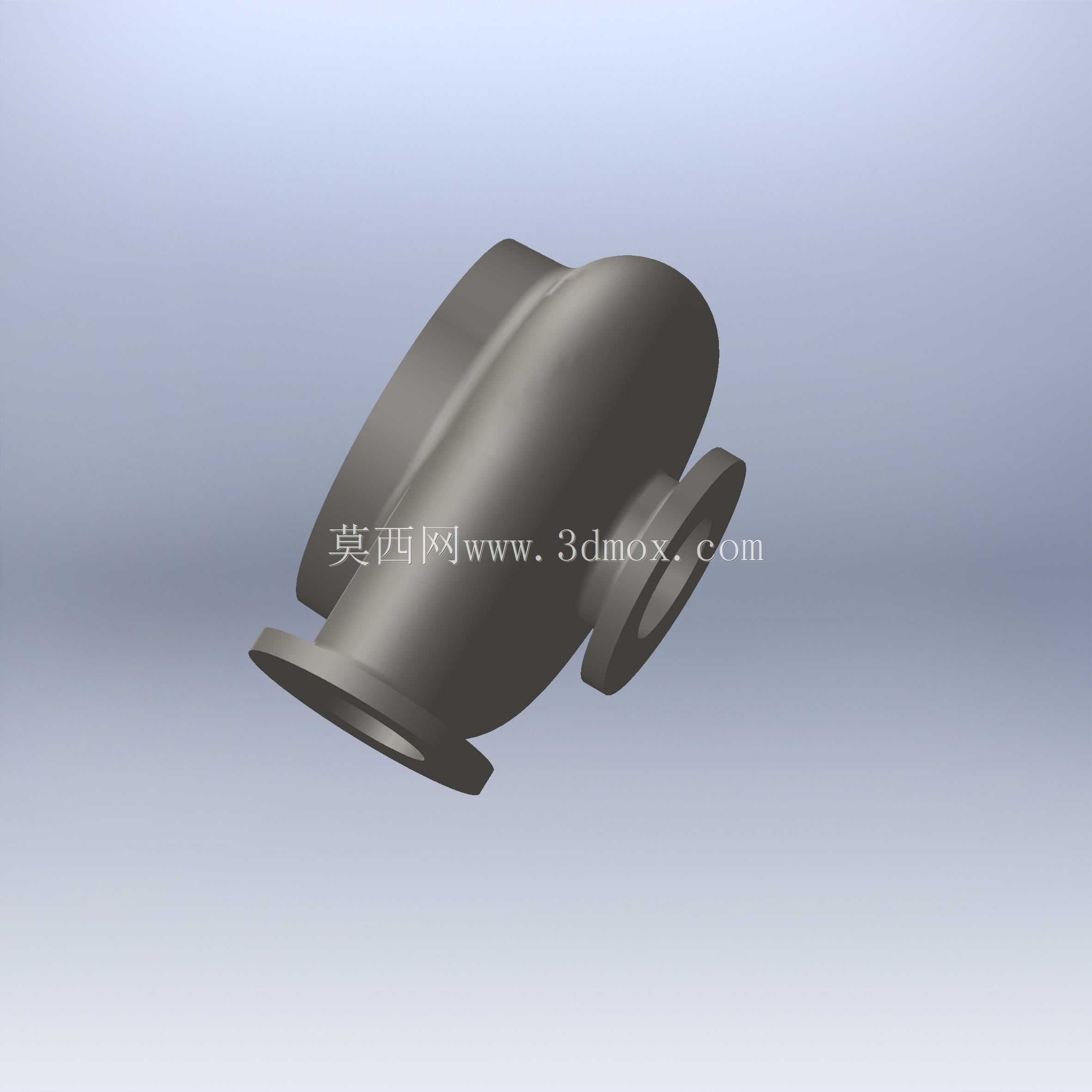

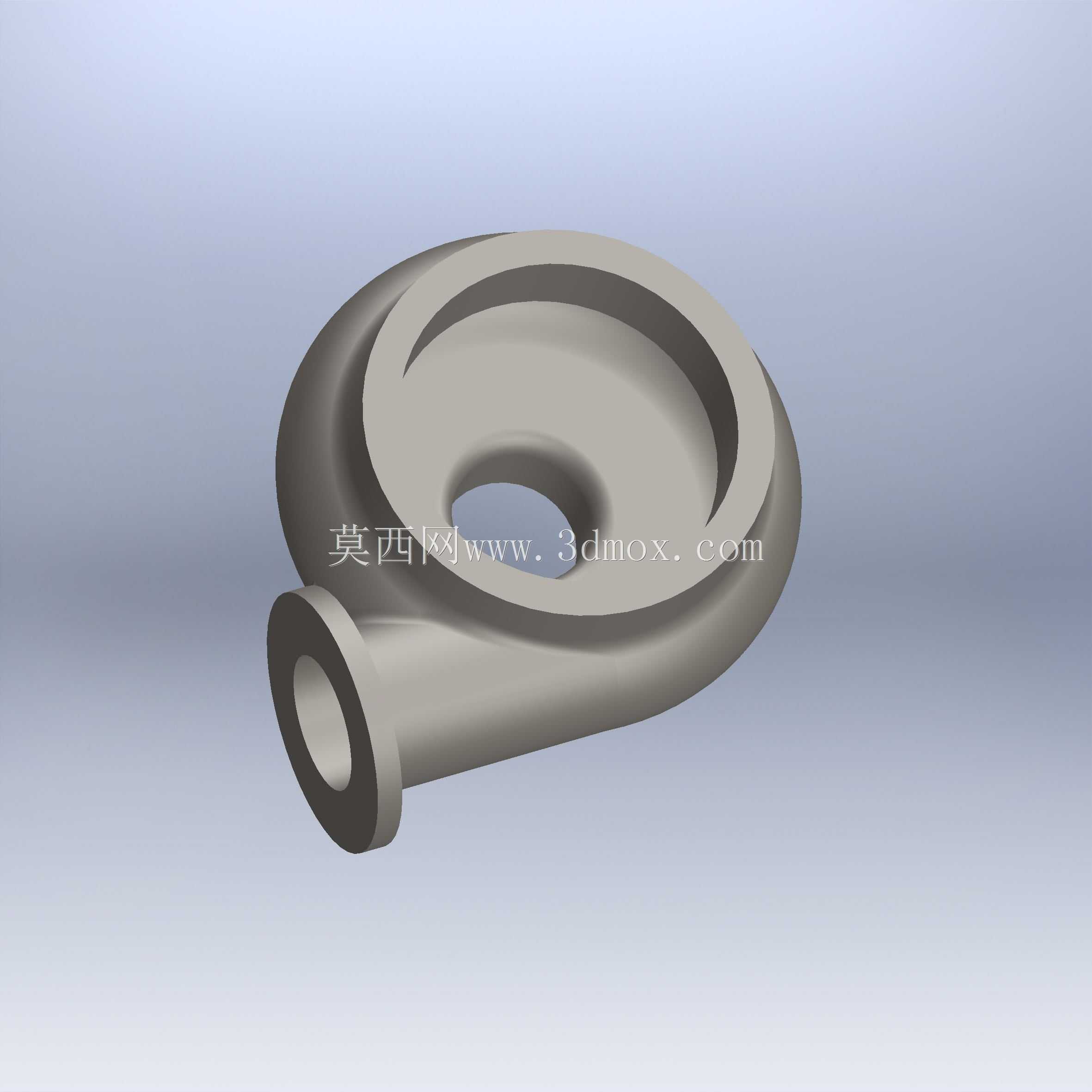

离心泵壳体铸件三维结构设计

作为离心泵的核心承压承载部件，泵壳的结构合理性直接决定整泵的运行稳定性与服役寿命，这款铸件结构的离心泵壳体，在设计阶段就充分结合了铸造工艺特性与流体输送的实际工况需求。从实际应用场景来看，这类泵壳多用于清水输送、轻度腐蚀性介质输送的民用给排水、工业循环水系统、暖通空调循环管路中，是单级单吸离心泵的标准外壳部件，承担着汇集叶轮甩出的高速流体、将流体动能逐步转化为压力能、同时承载整泵内部压力与管路连接载荷的核心作用。

在结构设计思路上，这款泵壳采用了经典的蜗壳式流道设计，流道截面沿着叶轮旋转方向逐步扩大，能够最大程度降低流体在壳体内的水力损失，避免流道突变带来的湍流与局部阻力升高。壳体两端的法兰结构分别对应进水口与出水口，法兰端面的密封槽、螺栓孔位都按照通用管路连接标准设计，能够匹配同口径的标准管路法兰，安装时无需额外制作过渡连接件，有效降低现场安装的适配成本。考虑到铸件的成型工艺特性，壳体的壁厚设计保持了均匀过渡，在法兰与壳体主体连接的位置设置了合理的铸造圆角，避免铸件冷却过程中出现应力集中导致的缩松、裂纹缺陷，同时壳体外部的加强筋布局也兼顾了刚性提升与铸造脱模的便利性，既保证壳体在额定工作压力下不会出现变形渗漏，也不会因为壁厚冗余过大导致整机重量超标。

从安装边界来看，这款泵壳的进出口采用了水平同轴对应的布局方式，能够直接适配标准卧式离心泵的安装机架，泵壳上部预留的泵盖连接止口精度经过公差匹配，能够保证与泵盖装配后的同轴度，避免叶轮旋转时出现碰擦故障。在实际选型匹配时，需要注意泵壳的进出口通径与叶轮直径的匹配关系，这款壳体适配的叶轮能够覆盖常规中小流量、中低扬程的输送工况，壳体的承压能力能够满足常规1.6MPa级别的管路系统压力要求，日常运维中只需检查法兰密封面的老化情况、壳体流道的冲蚀磨损情况即可，结构的通用性使得备件替换成本较低，适合批量配套的离心泵生产场景。在建模过程中，所有的过渡曲面、止口配合尺寸、法兰螺栓孔分布都严格遵循机械设计手册的相关规范，既保证三维模型的结构完整性，也能够直接用于后续的铸造工艺图纸输出、装配干涉检查等工程环节，避免建模阶段的尺寸偏差导致后续生产加工出现问题。
