赛车改装用铝合金油冷散热器三维设计

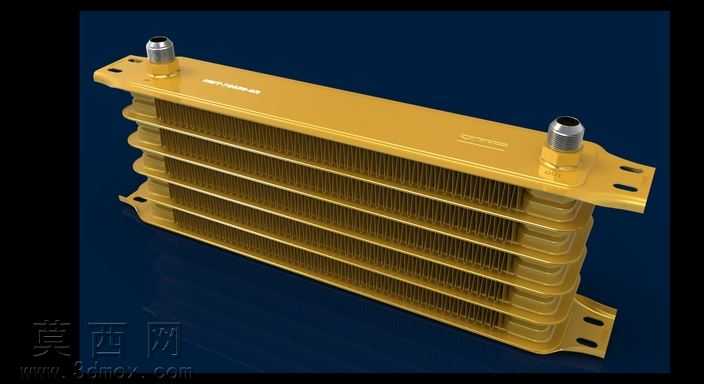

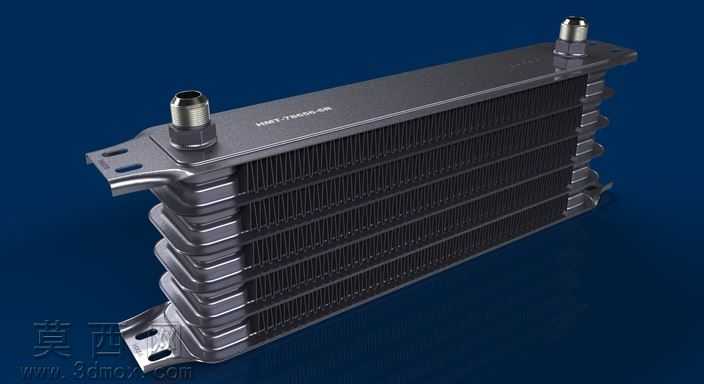

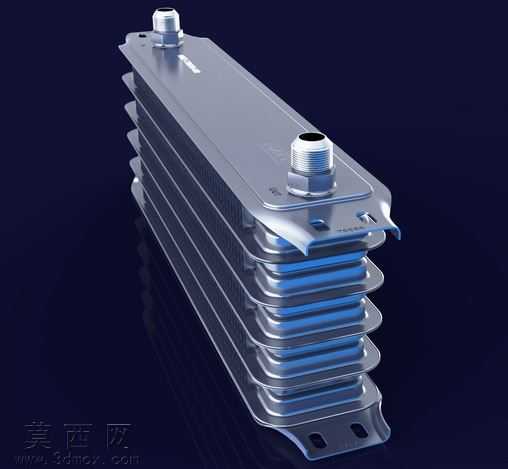

本作品为针对赛车、GT车型改装使用的铝合金油散热器三维建模设计，建模阶段围绕油冷器的实际散热功能与安装适配需求展开，首先梳理核心结构逻辑：整体采用层叠式散热芯体搭配两端集成式油室的布局，两侧预留带安装孔的固定支耳，支耳开孔位置匹配赛车机舱内的通用安装点位，无需额外改装支架即可完成原位固定。建模过程中对散热鳍片做了精细化阵列处理，每一层散热鳍片都采用冲压成型的褶皱结构设计，增大散热介质与空气的接触面积，鳍片与内部通油管路采用一体化贴合建模，还原真实产品中钎焊连接的结构状态，避免出现结构缝隙影响后续渲染与结构展示效果。两端的油室采用一体压铸的流线型造型，降低油液在腔体内的流动阻力，油室顶部的外螺纹焊接管接头做了细节还原，包括接头处的密封台阶、外螺纹牙型、端部的倒角结构都逐一建模，还原真实接头的连接密封结构，方便后续对接油路管路的匹配设计。材质渲染阶段，主体外壳与油室采用金属漆工艺的金色铝合金材质，调整材质参数还原阳极氧化后铝合金的细腻金属光泽，同时添加细微的表面颗粒质感，避免塑料感；散热鳍片部分调整为略深的金属色调，区分芯体与外壳的材质层次，管接头部分采用亮面金属材质，模拟不锈钢接头的抛光质感，固定支耳部分做了轻微的哑光处理，还原安装部位的磨砂氧化层效果。设计思路上优先保障散热效率的结构合理性，层叠的芯体层数经过流体换热逻辑的推演，四层芯体的布局可以在有限的安装空间内最大化通油截面积与散热面积，兼顾机油流通的压降控制与空气侧的换热效率，两侧的固定支耳采用向外延伸的耳式结构，既可以提升安装后的结构稳定性，也能避免安装应力直接作用在芯体焊接部位，提升产品的抗振性能，适配赛车行驶过程中的高强度振动工况。整体模型结构完整，细节还原度高，可用于改装部件展示、散热结构教学、改装方案模拟等场景，所有结构都遵循真实油冷器的生产工艺逻辑，不存在违背加工可行性的异形结构。
