18英寸三片式中心锁赛车轮毂三维设计

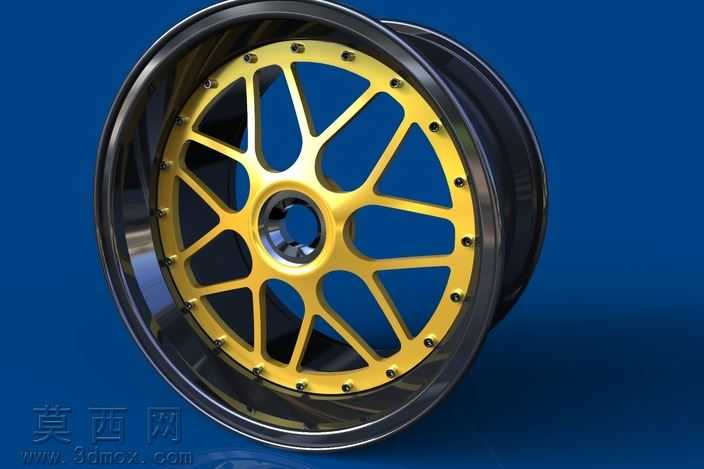

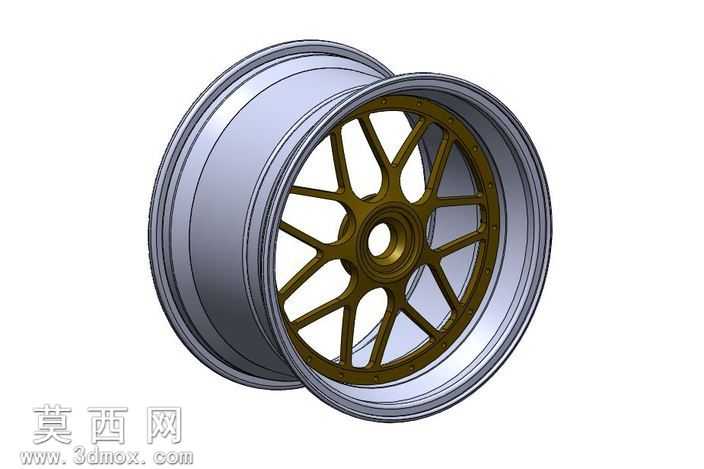

本作品为18英寸三片式中心锁赛车轮毂的三维参数化模型，建模过程严格遵循赛车竞技级轮毂的设计规范与装配逻辑，采用自顶向下的设计思路完成整体结构搭建。建模阶段首先确定轮毂的核心安装基准，以中心锁机构的配合轴线为全局定位基准，依次完成轮辋外筒、轮辐主体、中心锁座三个核心分体部件的特征构建：轮辋部分通过旋转凸台生成基础筒体后，精准切削出胎圈座、轮缘、气门嘴安装位的对应结构，严格匹配18英寸竞技轮胎的装配尺寸公差；轮辐部分采用多辐条镂空式结构，通过草图绘制对称辐条轮廓后拉伸生成实体，再对辐条与轮辋、中心座的连接位置做圆角过渡与应力缓释结构处理，兼顾轻量化需求与结构强度要求；中心锁座部分单独构建锁止配合面、定位止口与传动卡槽结构，保证与赛车轴头的锁止机构能够精准适配。三片式结构的连接位置预留了标准螺栓孔位与密封槽结构，可直观展示三片式轮毂的装配层级与密封逻辑。材质渲染阶段针对不同部件做了差异化材质区分：轮辋部分采用抛光金属银材质，模拟锻造铝合金的高光金属质感，还原冷加工后的细腻表面纹理；轮辐部分采用古铜色哑光金属材质，模拟竞技轮毂常用的硬质阳极氧化表面处理效果，突出辐条的立体结构层次；中心锁区域做了金属倒角高光处理，强化核心安装区域的视觉辨识度。模型整体结构完整无缺失特征，各部件间无干涉问题，可直接用于装配验证、结构受力分析前期参考、赛车改装方案展示等场景，完整还原了三片式中心锁赛车轮毂的结构特点与设计细节，清晰展现了竞技轮毂在轻量化、高强度、快拆属性上的设计考量，每一处结构特征都对应实际产品的功能需求，没有冗余的无效建模特征，整体建模逻辑清晰，特征树层级分明，可编辑性强。
