双螺杆压缩冷水机组结构三维设计

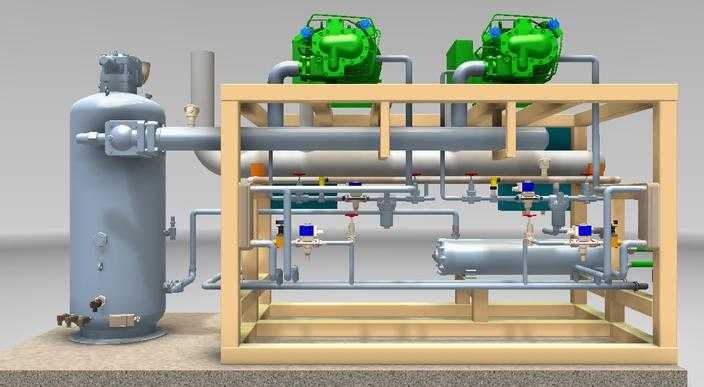

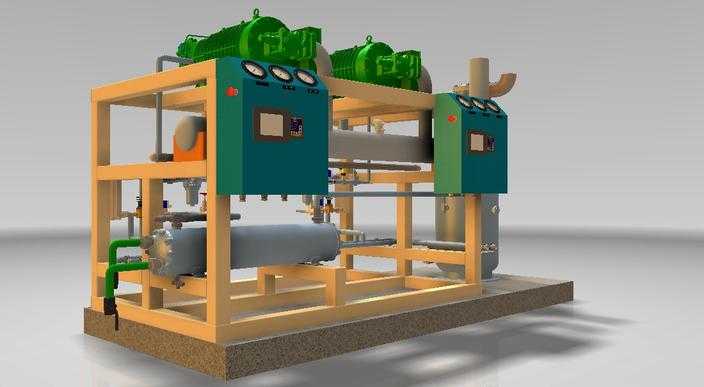

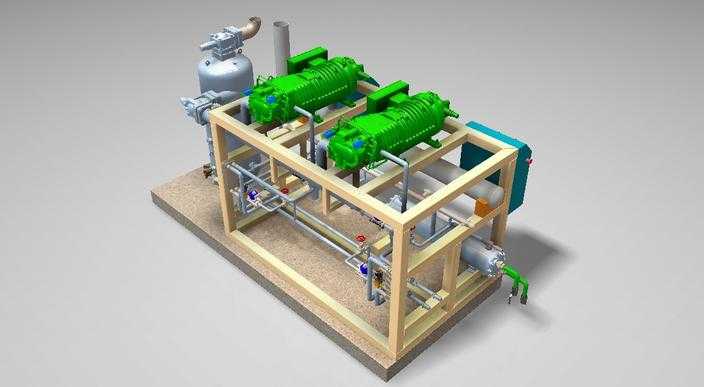

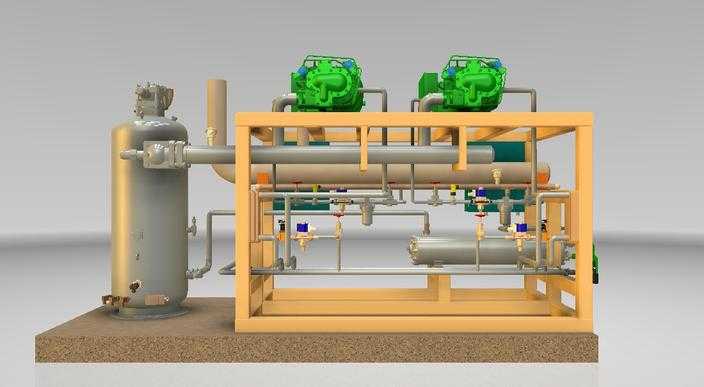

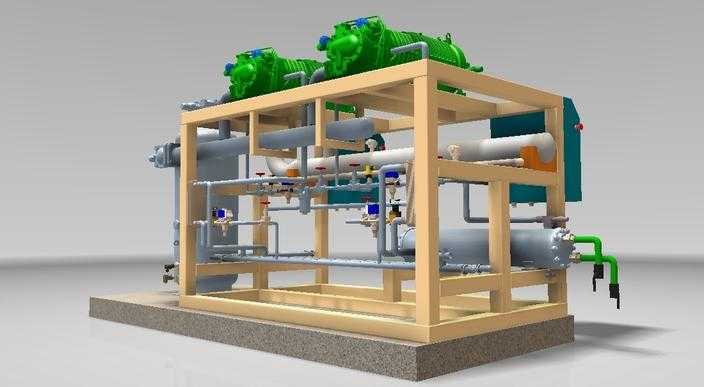

本模型为双螺杆压缩式冷水机组的完整三维设计成果，建模过程严格遵循工业制冷设备的实际生产装配逻辑，采用自底向上的建模思路完成全组件搭建。首先完成核心动力部件螺杆压缩机的建模，精准还原螺杆转子的啮合型线、壳体的铸造圆角、进出气接口的法兰结构，为两台压缩机的并联布局预留标准安装定位基准。随后完成橇装机架的结构设计，采用型钢焊接框架结构，所有型材的截面尺寸、焊接坡口、安装地脚的开孔位置均按照实际承重要求设计，框架上预留所有功能部件的安装孔位，保证各组件装配无干涉。在附属部件建模阶段，依次完成油分离器、油冷却器、省煤器的结构还原：油分离器采用立式罐体结构，还原内部丝网除沫层的占位空间、进出油口与排气口的管路走向；油冷却器还原壳管式换热结构的端盖、管板、换热管束的排布逻辑；省煤器还原板式换热组件的接口位置与固定支架结构。管路系统建模时，严格按照制冷系统的工艺流程排布冷媒管路与润滑油管路，区分不同管径的管道规格，还原弯头、三通、截止阀、视液镜、压力传感器等管路附件的结构，所有管路的折弯半径、连接法兰的密封面结构均符合工业管路设计规范，同时完成电气控制箱的外形建模，还原控制箱的安装位置、走线槽的排布结构。材质与渲染阶段，为螺杆压缩机壳体赋予绿色烤漆金属材质，机架赋予浅米色型钢防锈漆材质，罐体类部件赋予银灰色压力容器钢材材质，管路根据介质类型区分材质：冷媒管路赋予紫铜材质，润滑油管路赋予镀锌钢管材质，密封垫片赋予橡胶材质，地面基座赋予水泥哑光材质。渲染时采用工作室均匀布光，添加柔和的环境反射效果，清晰呈现各部件的装配关系与结构层次，整体模型完整还原了5吨处理量鱼冻隧道配套冷水机组的全系统结构，可用于制冷设备的结构展示、装配工艺培训、管路布局优化参考。
