可调式多角度定位角度板结构设计

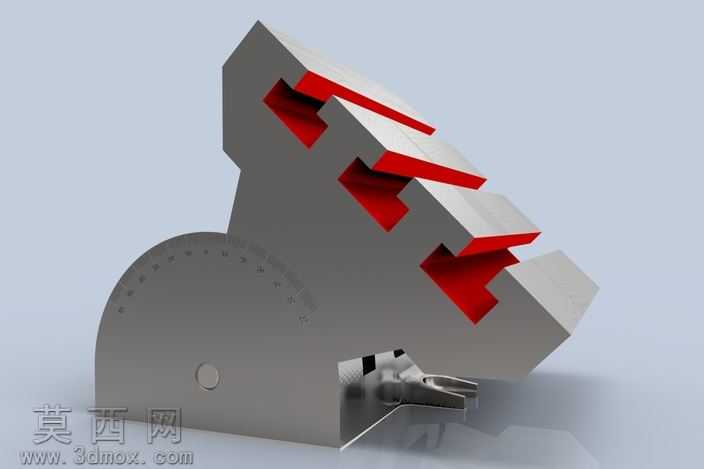

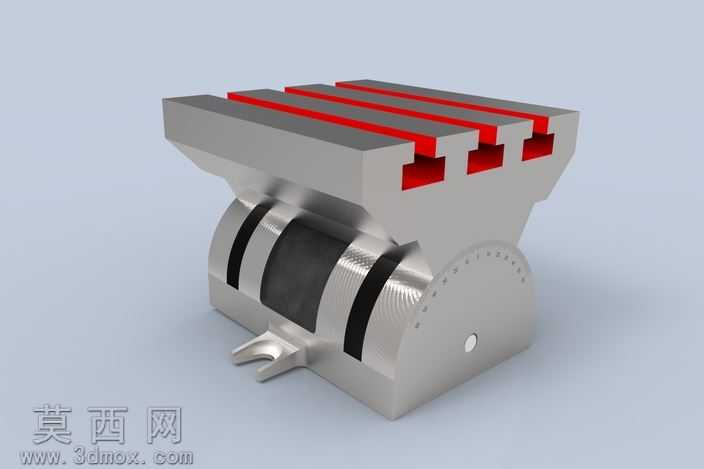

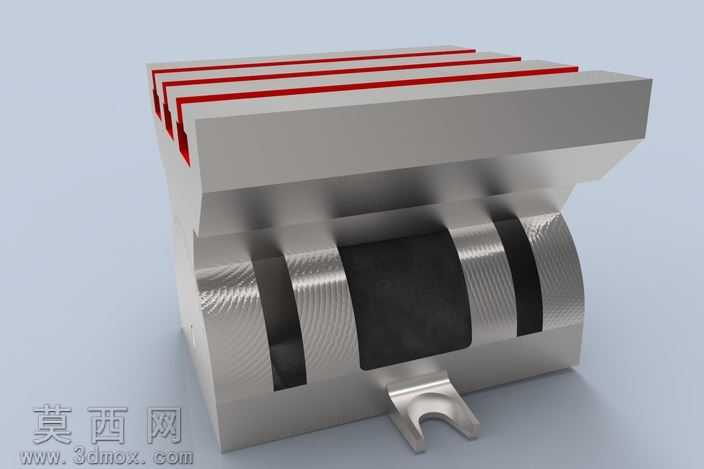

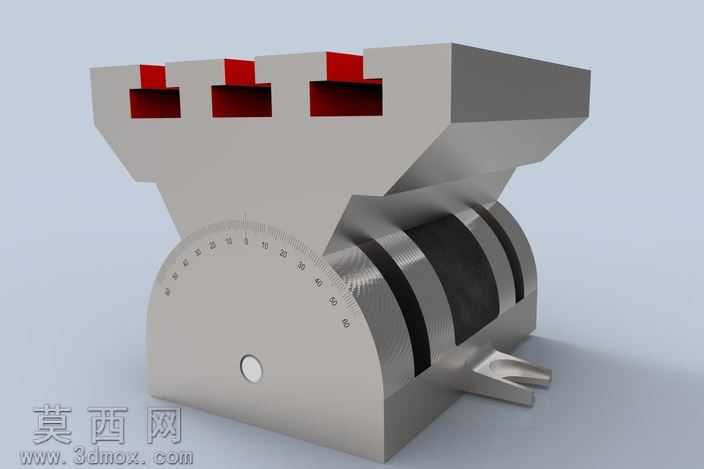

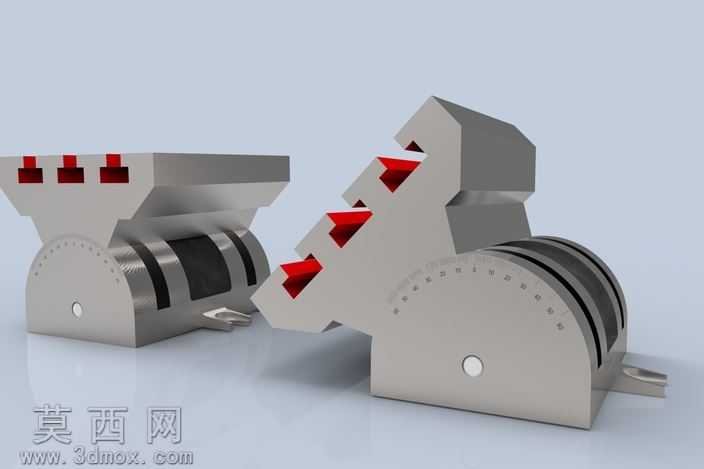

本作品为可调角度定位板的三维参数化设计模型，建模阶段采用主流三维机械设计软件完成全参数化特征构建，首先以基准平面为定位参照，绘制角度板底座的扇形轮廓草图，通过拉伸凸台命令生成底座基体，对底座的圆弧调节面进行分度刻线特征的阵列排布，保证角度调节的刻度辨识度与定位精度。针对上部的角度承载台部分，采用多段拉伸与切除命令组合构建，承载台表面设计有等距排布的定位卡槽结构，卡槽采用三角形截面切除特征，可适配不同规格的待定位工件，避免装夹过程中出现滑移错位。模型的铰接旋转副部分，通过同轴心配合完成销轴与底座、承载台的装配约束，设置合理的旋转角度限位，模拟实际使用中0至90度范围内的无级角度调节功能，同时在铰接位置添加阻尼结构的细节特征，还原角度调节后的自锁定位效果。材质渲染阶段，对金属基体部分赋予磨砂合金钢材质，调整材质的粗糙度与金属度参数，模拟实际工装配件经过表面喷砂处理的哑光金属质感，对卡槽内部的定位接触面赋予醒目的红色涂层材质，清晰区分功能区域，提升模型展示的直观性。结构设计上充分考虑工装使用的实用性，底座底部设计有安装固定的凸台与定位孔，可通过螺栓将整个角度板固定在机床工作台面，承载台的支撑面做了加厚处理，保证装夹工件时的结构刚性，避免受力变形影响加工精度。设计思路围绕数控加工场景下的多角度工件定位需求展开，替代传统固定角度垫块的使用局限，通过铰接结构实现角度的连续可调，配合刻度标识可快速完成目标角度的设定，卡槽结构可兼容不同外形的工件装夹，兼顾通用性与定位可靠性，整体模型的特征构建完整还原实际产品的装配关系与功能细节，各部件之间无干涉问题，可直接用于工程出图、3D打印样件验证或者工装方案的展示沟通。
