立式台钻SolidWorks结构设计模型

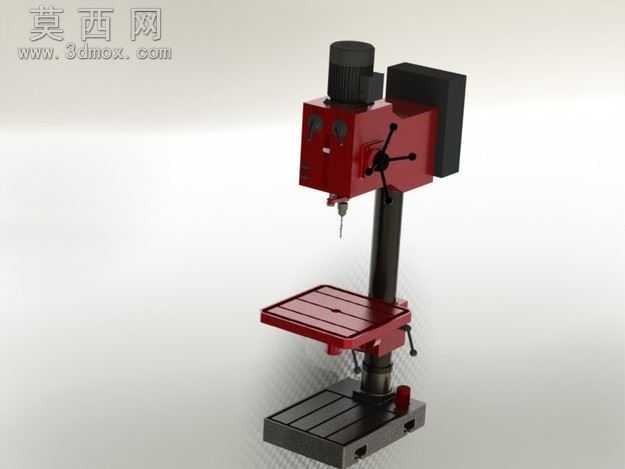

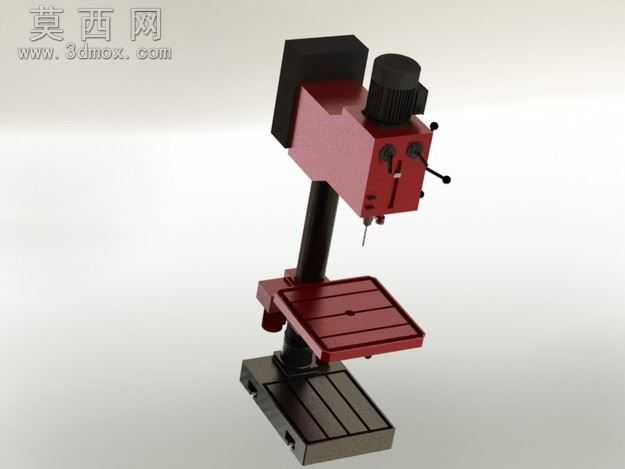

本模型为立式台钻的完整三维结构设计，采用SolidWorks软件完成全参数化建模，所有零部件均按照真实工业台钻的尺寸比例进行1:1还原，建模过程中严格遵循机械设计规范，对每个零件的装配关系、配合公差都做了严谨的约束设置，可直接用于工程图导出、结构干涉检查以及运动仿真验证。模型整体采用立式布局结构，从上至下依次包含驱动电机单元、主轴进给机构、立柱支撑组件、工作台调节模块以及底座承重结构，各模块之间的连接结构完全复刻真实台钻的装配逻辑：顶部的驱动电机通过内置传动结构连接主轴箱，主轴箱侧面设置三幅式进给手轮，手轮与主轴进给机构通过齿轮齿条结构实现传动，转动手轮即可控制主轴带动钻头完成垂直方向的进给动作，手轮旁设置有深度标尺与锁紧结构，可精准控制钻孔深度并锁定进给位置。主轴箱可沿方形立柱实现上下高度调节，适配不同高度工件的加工需求，调节完成后可通过侧面锁紧手柄完成位置固定。中部的工作台采用带T型槽的铸铁平台结构设计，T型槽用于装夹固定工件或工装夹具，工作台可沿立柱实现升降调节，也可绕立柱做水平方向的角度旋转，满足不同位置的钻孔加工需求，工作台下方设置升降调节手轮与锁紧机构，调节操作便捷可靠。底部的铸铁底座为整台设备提供稳定的承重支撑，底座表面同样设置有T型槽结构，可用于装夹较大尺寸的重型工件，底座侧面设置有冷却液管路接口预留位，可适配湿式加工的冷却需求。渲染阶段针对不同零部件赋予了贴合真实设备的材质属性：电机外壳、主轴箱、工作台、底座等铸铁类零件赋予了带有磨砂质感的金属漆材质，其中主轴箱采用经典的工业红配色，工作台与底座采用深灰铸铁材质，立柱、手轮、锁紧手柄等结构件赋予了发黑处理的金属材质，进给刻度盘、操作按钮等细节零件分别赋予镀铬金属、工程塑料等对应材质，配合光影渲染效果，完整还原了工业台钻的真实外观质感。建模过程中对台钻的内部传动结构也做了完整还原，包括主轴的轴承安装位、传动齿轮组、进给导向结构等细节均有体现，可用于台钻结构原理教学、设备改进设计、虚拟装配实训等场景，模型同时附带STL通用格式文件，可直接导入3D打印设备制作等比例实体模型，也可导入其他三维软件进行二次开发设计。
