桌面级三轴数控雕刻机结构设计

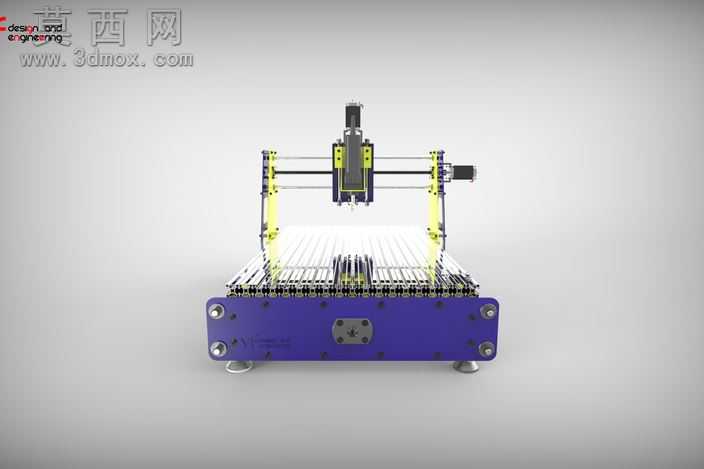

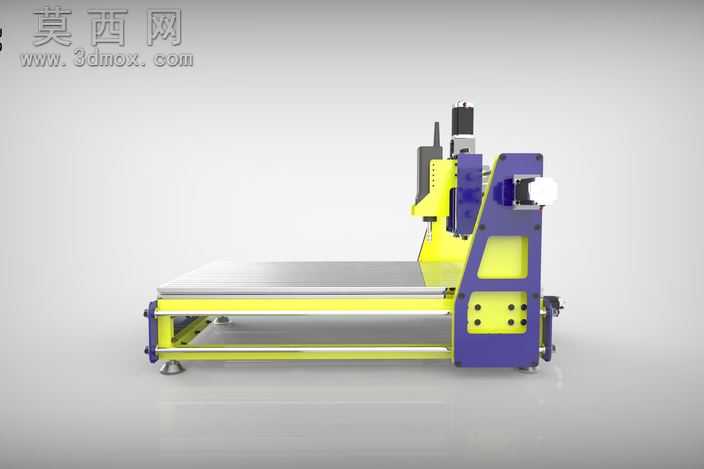

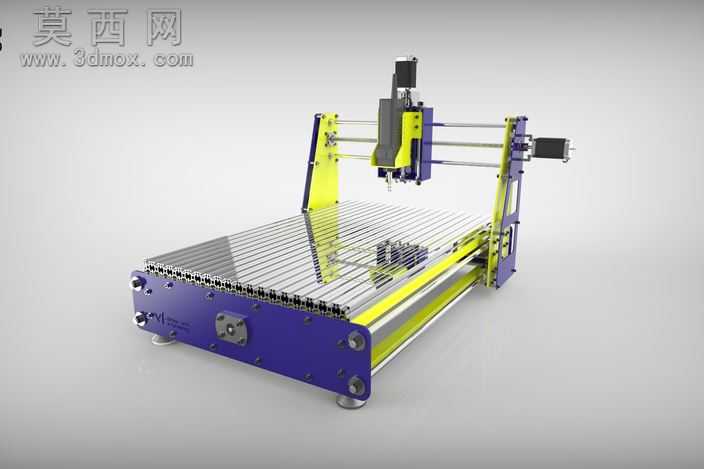

本作品为桌面级三轴数控铣削雕刻机的完整三维设计方案，整体采用龙门式动梁结构布局，在保证加工行程的同时大幅压缩设备整体占地尺寸，适配小型加工车间、个人工作室、创客空间等场景的轻量加工需求。设计过程全程采用SolidWorks完成全参数化建模，所有零件按照实际加工装配要求绘制，未使用简化特征替代关键连接结构，可直接导出工程图纸用于生产落地。模型搭建阶段严格遵循机械装配公差规范，对直线导轨安装位、丝杠支撑座、主轴夹具等核心配合部位预留了合理的装配间隙，所有螺栓连接、定位销孔的位置均符合通用五金件的选型标准，无需二次修改即可完成虚拟装配校验。渲染阶段针对不同部件的材质特性做了区分处理：设备底座采用铸铁材质赋予磨砂金属质感，表面做喷塑工艺的视觉效果，突出基座的厚重稳定性；龙门支架部分采用6061铝合金阳极氧化配色，黄紫撞色的外观设计既区分了不同功能部件，也提升了设备整体的视觉辨识度；工作台面采用铝合金型材搭配T型槽结构，方便工件快速装夹固定，传动部分的滚珠丝杠、直线导轨、伺服电机均按照真实选型的外观建模，还原了设备的实际传动逻辑。结构设计上，X轴行程设置为450毫米，Y轴行程750毫米，Z轴行程150毫米，可满足中小型板材、零件的铣削、雕刻、钻孔加工需求；传动方案采用高精度滚珠丝杠搭配直线导轨的组合，相比同步带传动具备更高的传动精度和刚性，可适配软金属、塑料、木材、亚克力等多种材质的加工。设计过程中同步完成了运动仿真验证，在SolidWorks的运动算例模块中模拟了三轴联动的全行程运动，排查了结构干涉、行程超界等潜在问题，确保各轴运动顺畅无卡顿，主轴部分采用高速风冷电主轴的安装接口，用户可根据加工需求更换不同功率的主轴部件，拓展设备的加工能力。整体结构采用焊接与螺栓组装结合的生产工艺，底座部分采用钢板焊接后时效处理消除应力，其余支架部件采用标准铝型材或机加工件组装，降低了生产装配的难度，也方便后期的维护与部件更换。
