水平垂直管道折弯加工中心三维设计

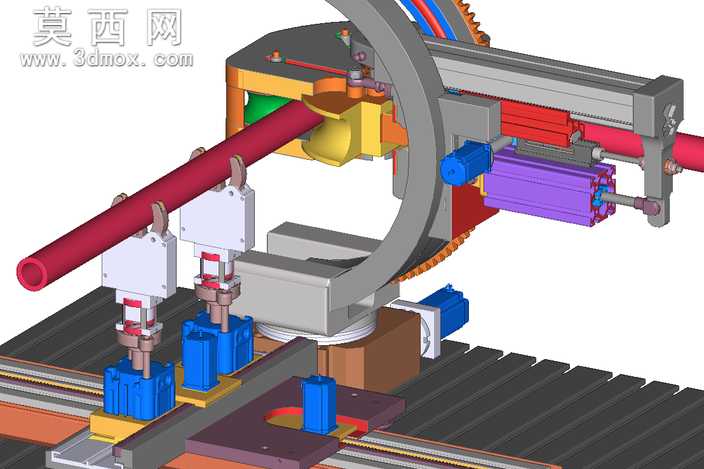

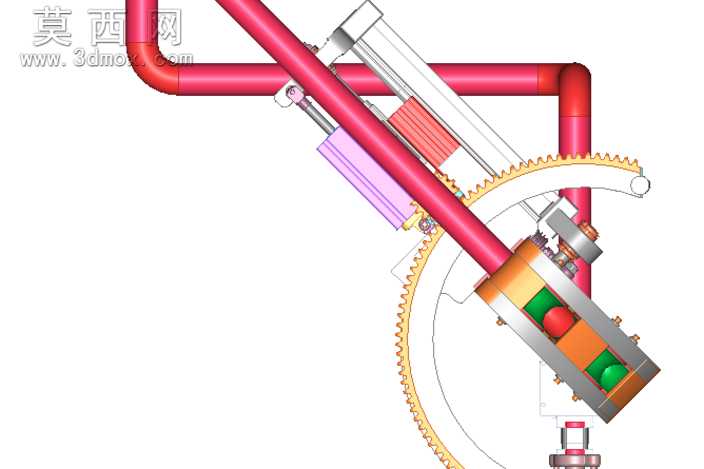

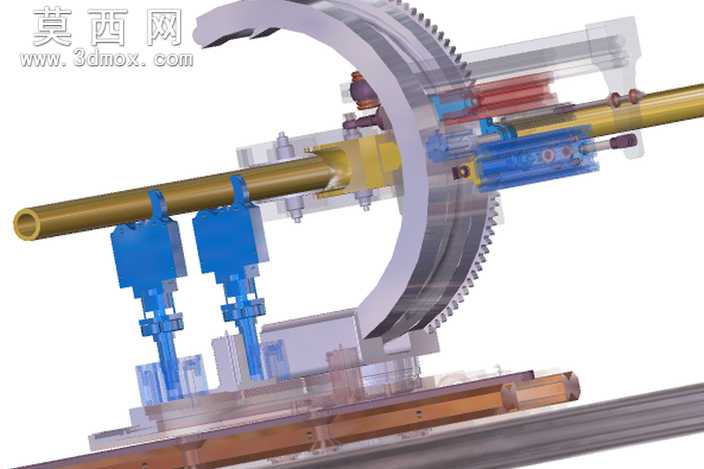

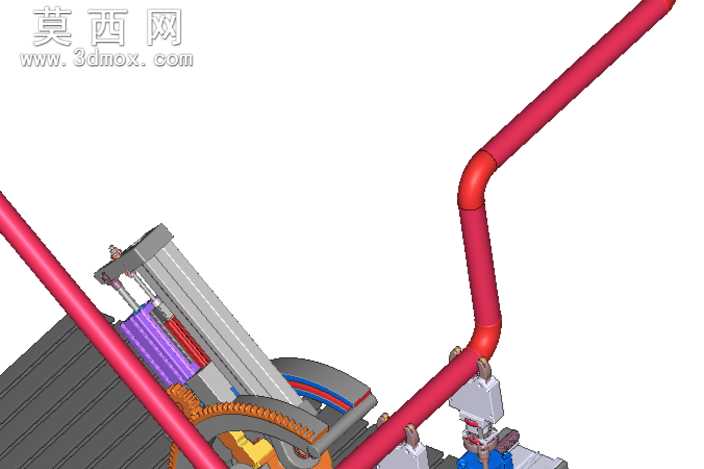

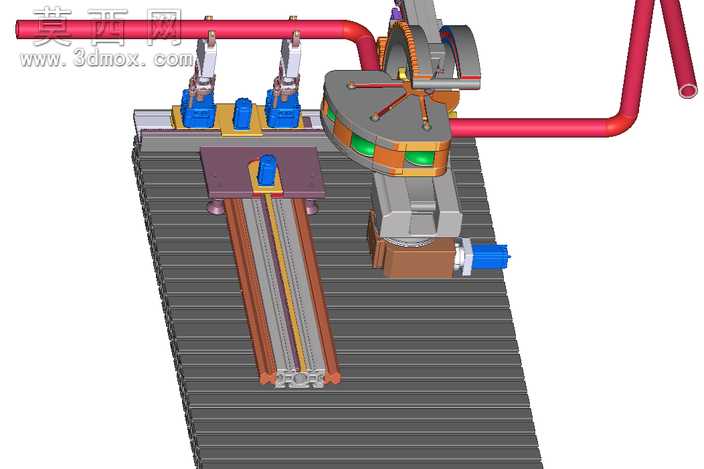

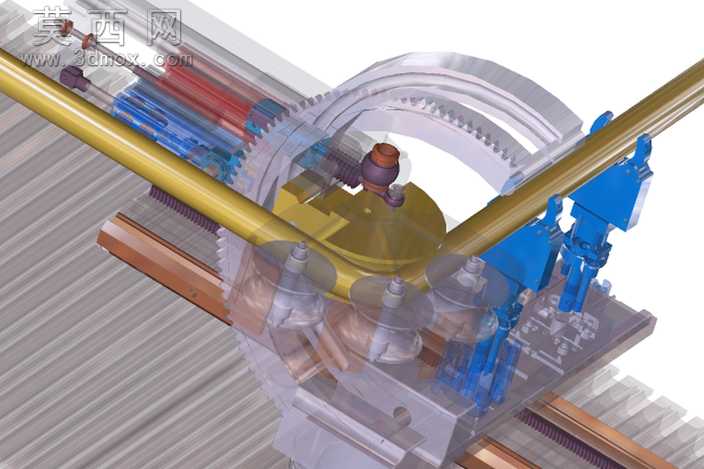

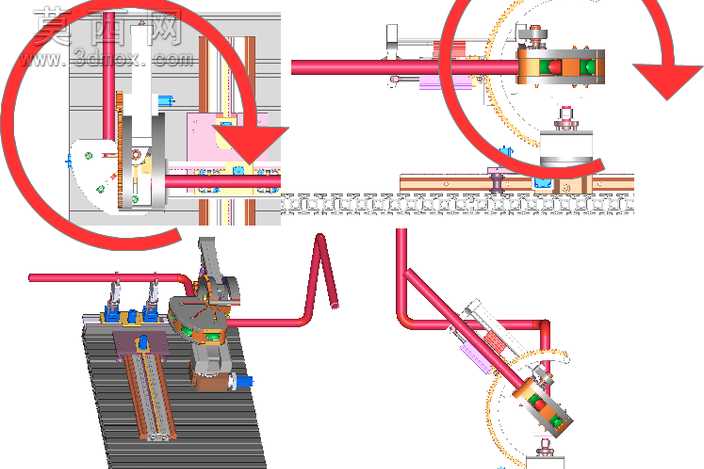

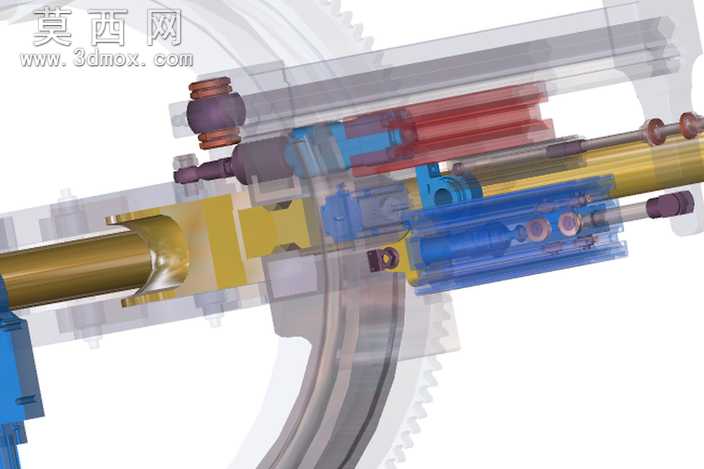

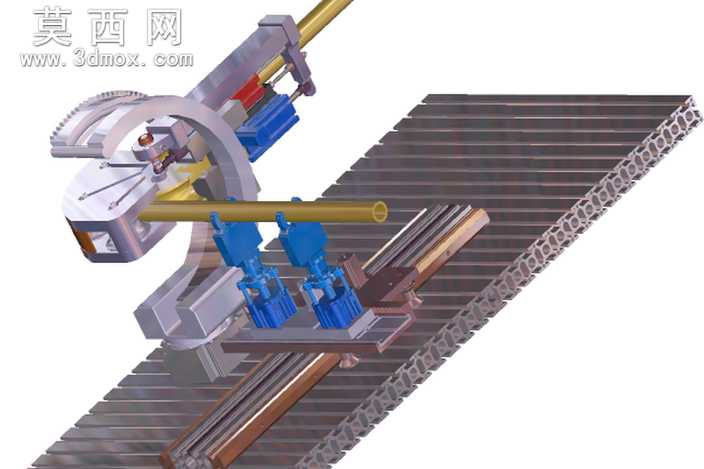

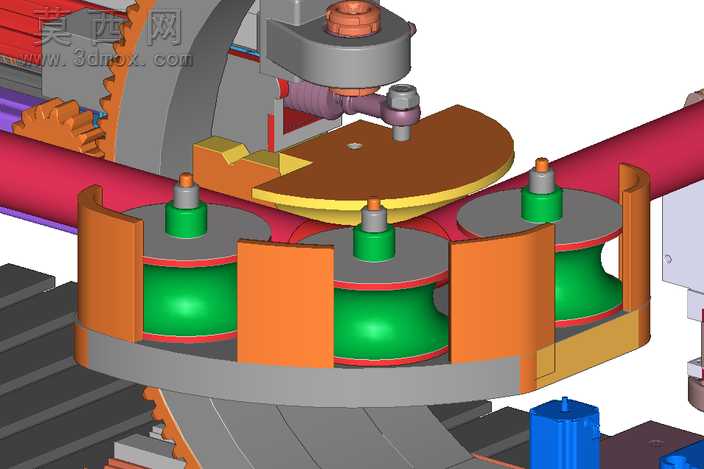

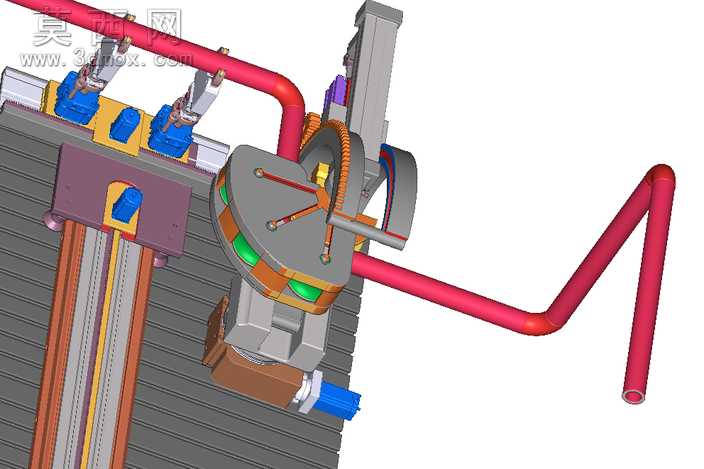

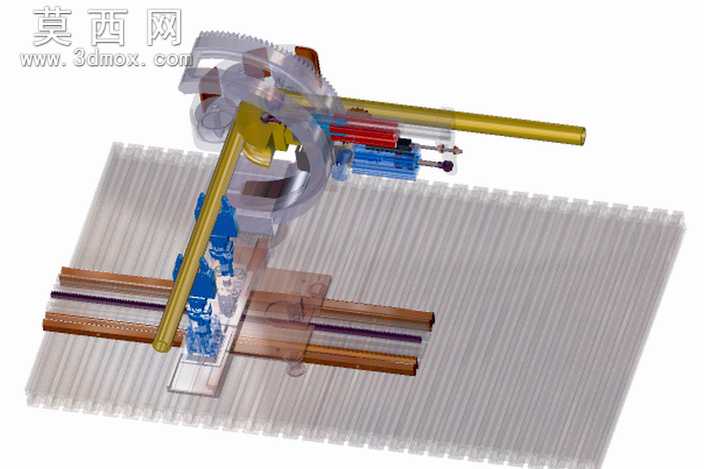

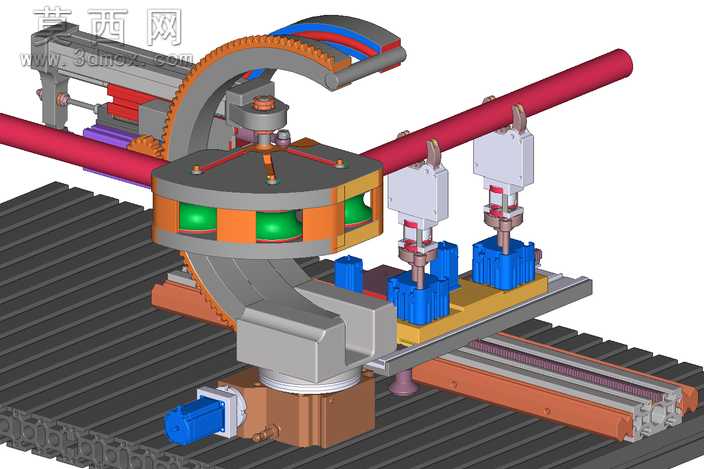

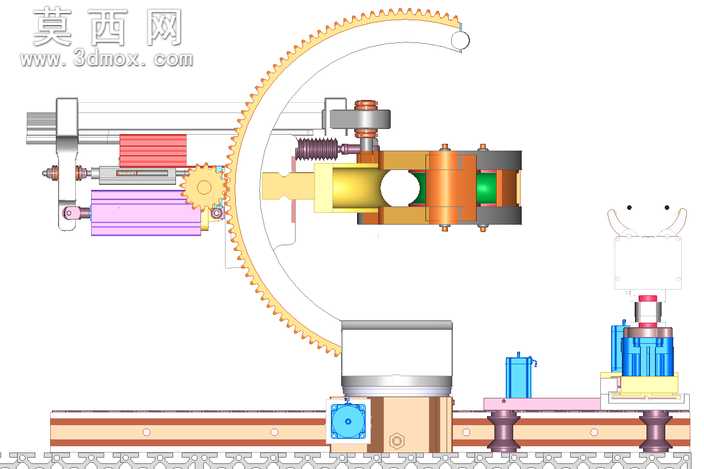

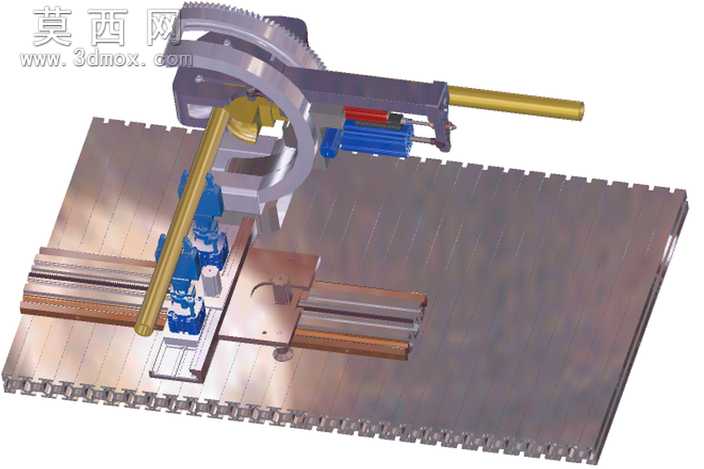

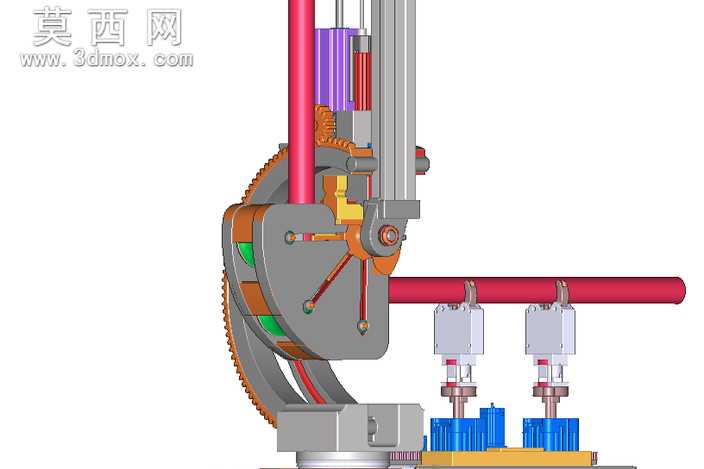

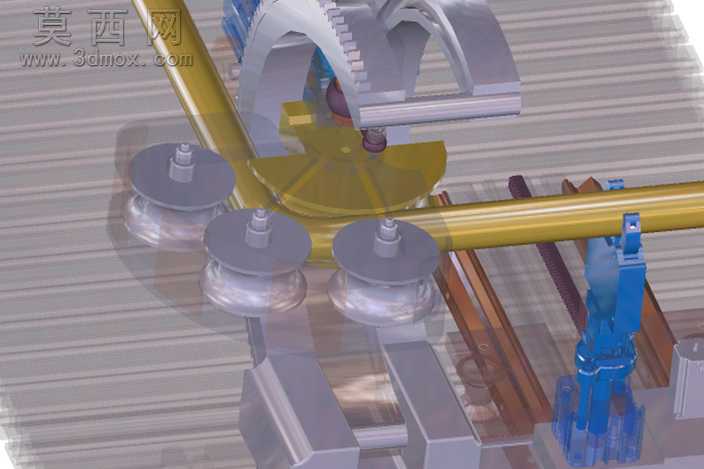

本模型为可实现水平与垂直方向管道折弯加工的专用弯管加工中心，整体采用三维建模软件完成全参数化设计，所有零部件均按照实际工业加工的装配逻辑完成配合约束，可完整呈现设备的运行动作逻辑与结构组成。建模过程中对设备的各个功能模块做了精细化的拆分设计，首先是管材夹持定位模块，采用多组可调式夹持座结构，搭配不同规格的夹块适配不同管径的加工需求，夹持座沿直线导轨排布，可根据管材长度灵活调整夹持位置，保证送料过程中管材的同轴度，避免送料偏移影响折弯精度。核心折弯执行模块采用大直径回转支承结构作为旋转基座，搭配齿轮传动副实现折弯角度的无级调节，可完成不同折弯半径、不同折弯角度的加工需求，折弯辊轮采用仿形接触面设计，可在折弯过程中与管材外壁平稳贴合，避免管材表面出现压痕、凹陷等加工缺陷，同时设置了多组导向限位结构，在折弯过程中对管材形成稳定的支撑，抵消折弯过程中产生的侧向应力，防止管材出现失稳变形。设备的动力传动部分采用模块化设计，不同执行单元分别配置独立的动力组件，送料、夹持、回转、折弯等动作可通过预设程序实现协同配合，完成复杂空间构型的管材折弯加工。模型在渲染阶段对不同功能的零部件做了材质区分，机身结构件采用金属灰的铸铁材质表现，动力组件采用紫色、蓝色的工业涂装区分，传动部件做了金属光泽的质感处理，管材采用醒目的红色材质突出展示，整体渲染效果清晰直观，可清晰分辨各个部件的位置与装配关系。设计过程中充分考虑了设备的加工稳定性，在回转基座位置设置了多重限位与缓冲结构，避免大角度回转时产生的冲击影响加工精度，同时预留了足够的维护操作空间，方便后期对传动部件、易损件进行更换维护，整体结构紧凑，功能集成度高，可覆盖多行业的金属管材折弯加工需求。
