M829尾翼稳定脱壳穿甲弹结构设计

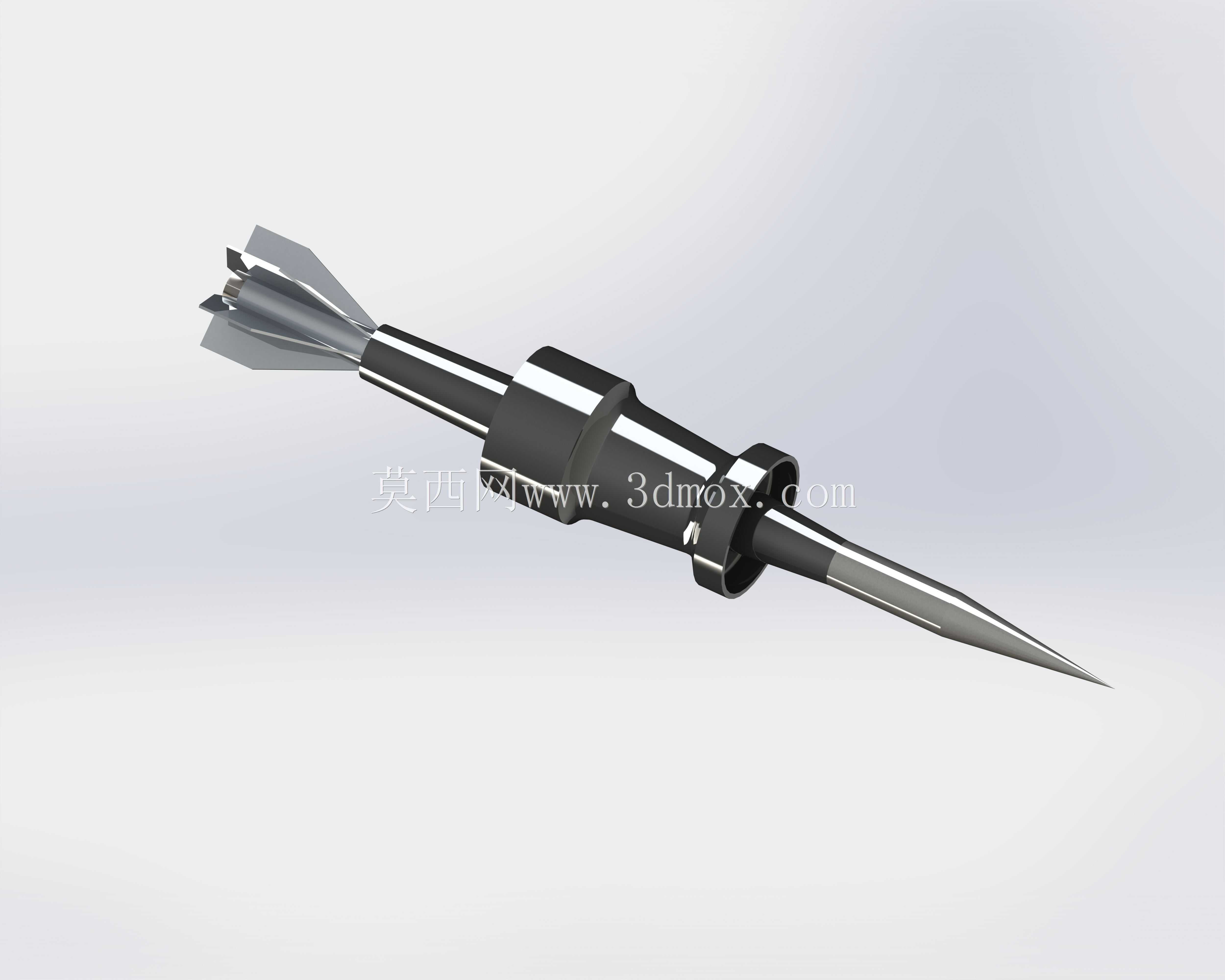

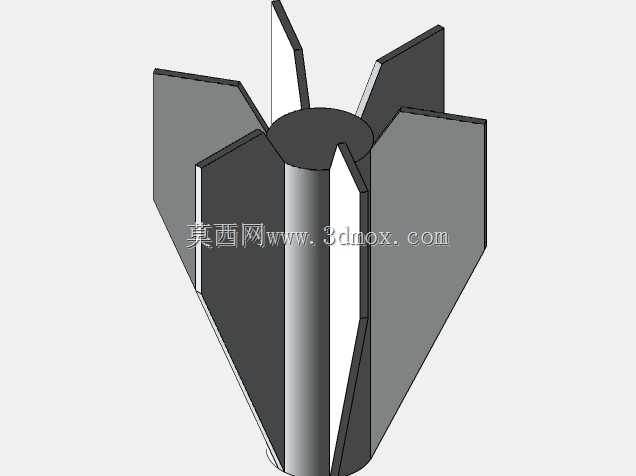

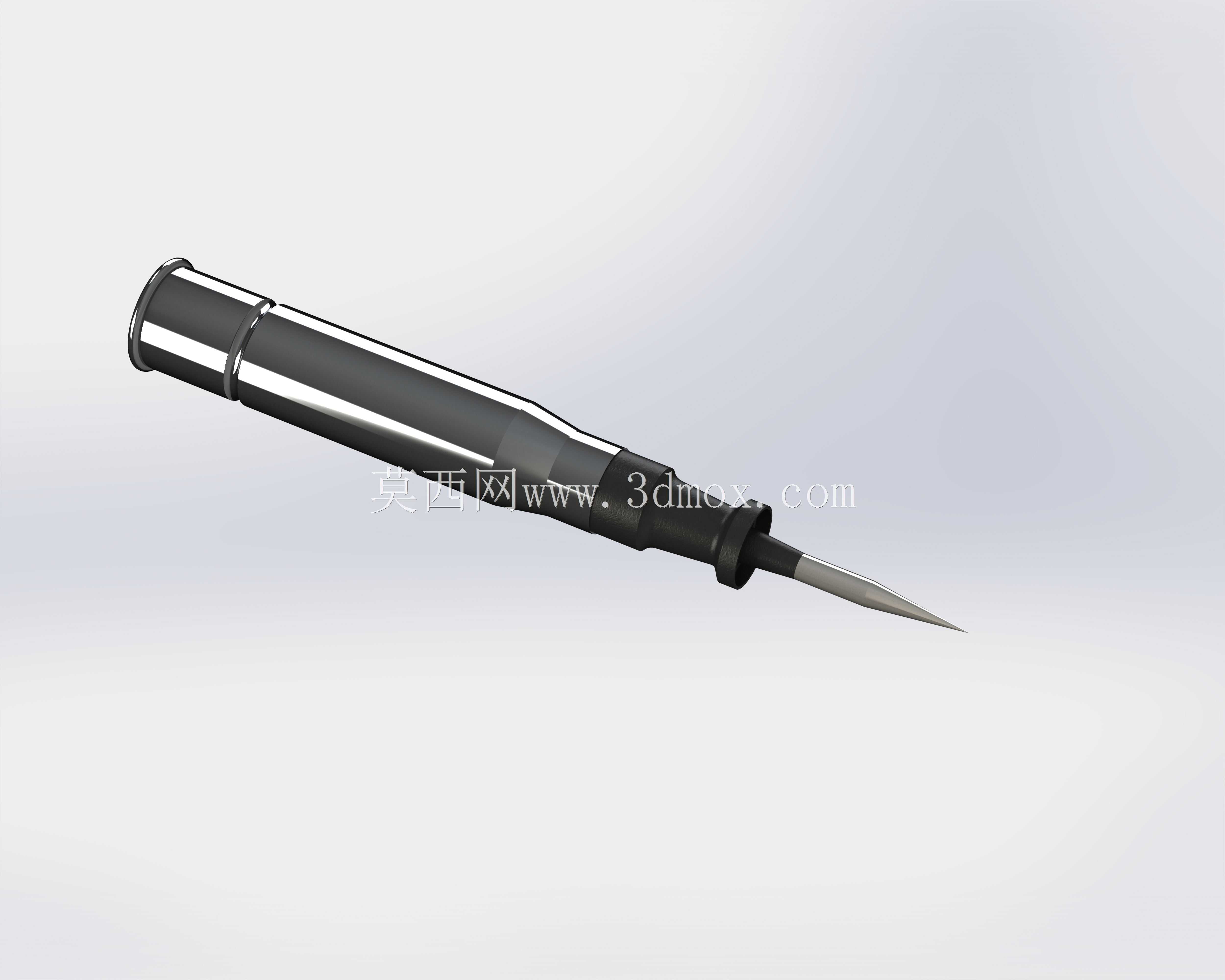

这款弹药的设计核心围绕120mm滑膛炮的发射适配展开，整体结构分为弹托、弹芯、尾翼组件三个核心部分，弹托采用三瓣式对称结构，发射时在膛内起到闭气、定位弹芯的作用，出炮口后在空气阻力作用下快速沿预设分离槽脱离，避免对弹芯飞行姿态产生干扰。弹芯采用长径比优化设计，尖锐的头部构型能够在接触装甲时快速降低接触面积，提升侵彻过程的应力集中效应，弹芯主体采用高密度合金材质，保证飞行过程中的存速能力与侵彻动能。尾翼组件采用小展弦比稳定翼设计，翼面沿弹芯尾部周向均匀分布，飞行过程中提供稳定力矩，修正初始扰动带来的姿态偏差，保证弹芯始终以接近垂直的角度命中目标装甲。在实际应用场景中，该弹药配属主战坦克主炮，主要用于对抗敌方重装甲作战单位，针对均质钢装甲、复合装甲均有稳定的侵彻效果，设计过程中严格匹配主炮药室容积、膛线缠距（滑膛炮无膛线，匹配坡膛定位尺寸）、坡膛锥度参数，保证装填时的定位精度与发射时的闭气性能。弹体整体外径严格适配120mm炮管内膛尺寸，弹托外圆加工有闭气环槽，发射时火药燃气推动弹托带动弹芯沿炮管轴向加速，出炮口瞬间的弹托分离力矩经过反复校核，避免分离过程碰撞弹芯影响命中精度。弹芯尾部的曳光管结构可在飞行过程中提供轨迹指示，方便射手修正后续射击参数，尾翼的斜切角度经过气动优化，飞行过程中赋予弹芯低速旋转能力，进一步提升飞行稳定性，抵消加工误差带来的气动不对称影响。设计时充分考虑了装填过程的人机工程，弹体整体质心位置经过配平，保证装填手在推弹入膛时的顺畅性，避免卡滞问题，弹托与弹芯的连接采用过盈配合加剪切销定位，膛内发射时剪切销能够承受轴向加速度带来的载荷，出炮口后在空气阻力作用下剪切销断裂，弹托顺利分离。整个模型的结构还原度覆盖了从弹尖到尾翼的所有细节，包括弹托上的预制分离槽、闭气环、尾翼的安装定位槽、弹芯的变径结构，能够直观展示尾翼稳定脱壳穿甲弹的工作原理与结构组成，可用于装甲兵教学、弹药结构原理演示、军工相关结构设计参考场景，建模过程中严格按照实物比例缩放，各部件的配合间隙、连接结构均符合实际弹药的装配逻辑，没有出现结构干涉、尺寸错配的问题。
