六角法兰面螺栓与法兰螺母配套紧固组件

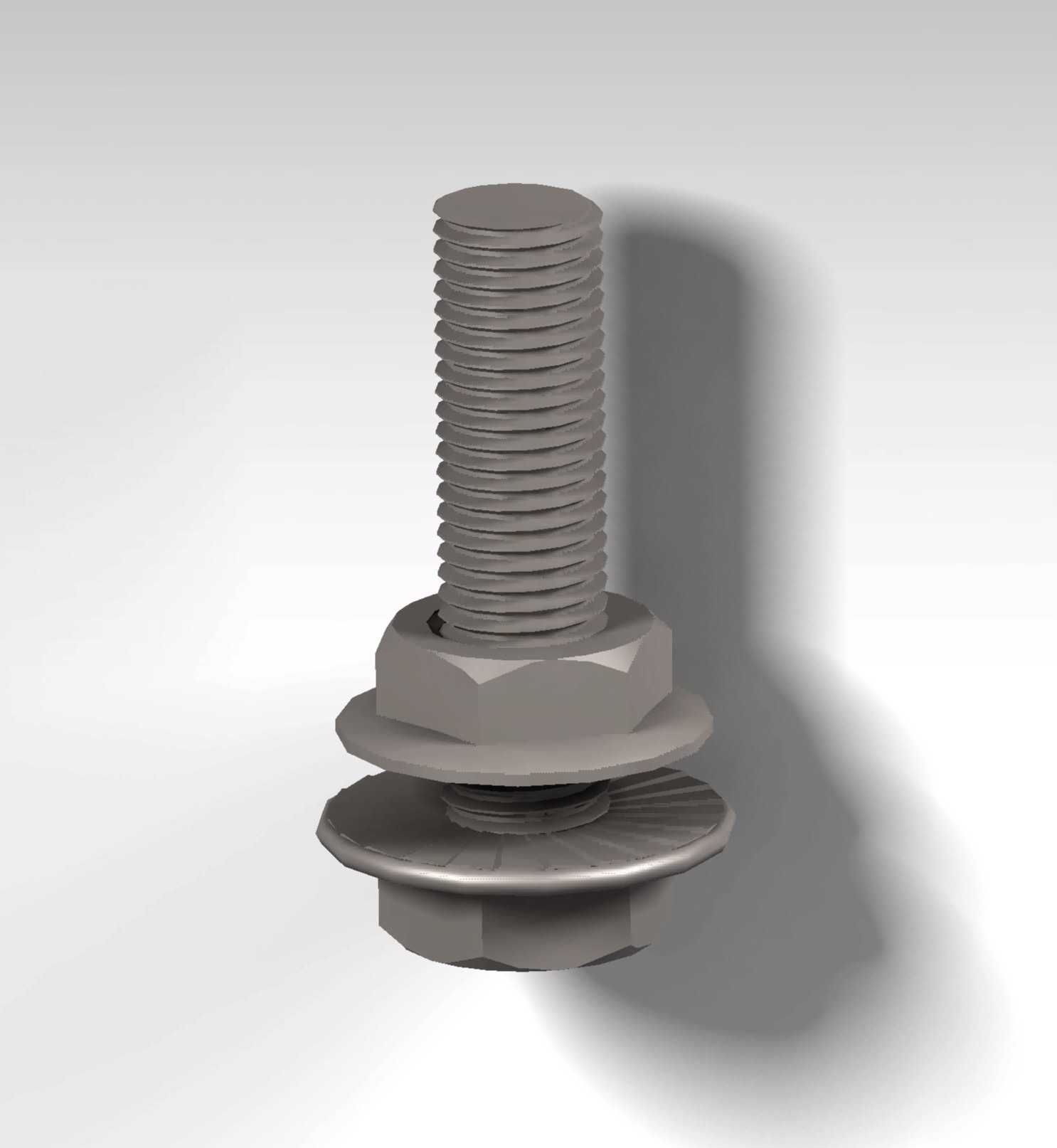

　　这套法兰面螺栓与法兰螺母的配套紧固结构，在各类机械设备的装配场景中应用极广，小到普通机床的外覆盖件紧固、工装夹具的模块拼接，大到输送线机架的型材连接、通用工业设备的壳体拼合，都能见到这类带法兰盘结构紧固件的身影。和普通外六角螺栓配普通六角螺母的组合不同，这套组件的螺栓头部、螺母支撑面都自带一体式法兰凸缘，相当于在紧固件和被连接件之间集成了一个平垫圈的作用，不需要额外加装垫片就能分散紧固件对被连接件表面的压应力，尤其适合固定厚度较薄的钣金件、表面硬度不高的铝合金型材或者工程塑料结构件，能有效避免拧紧过程中压溃被连接件表面，也能减少长期受振动后紧固件松脱的概率。

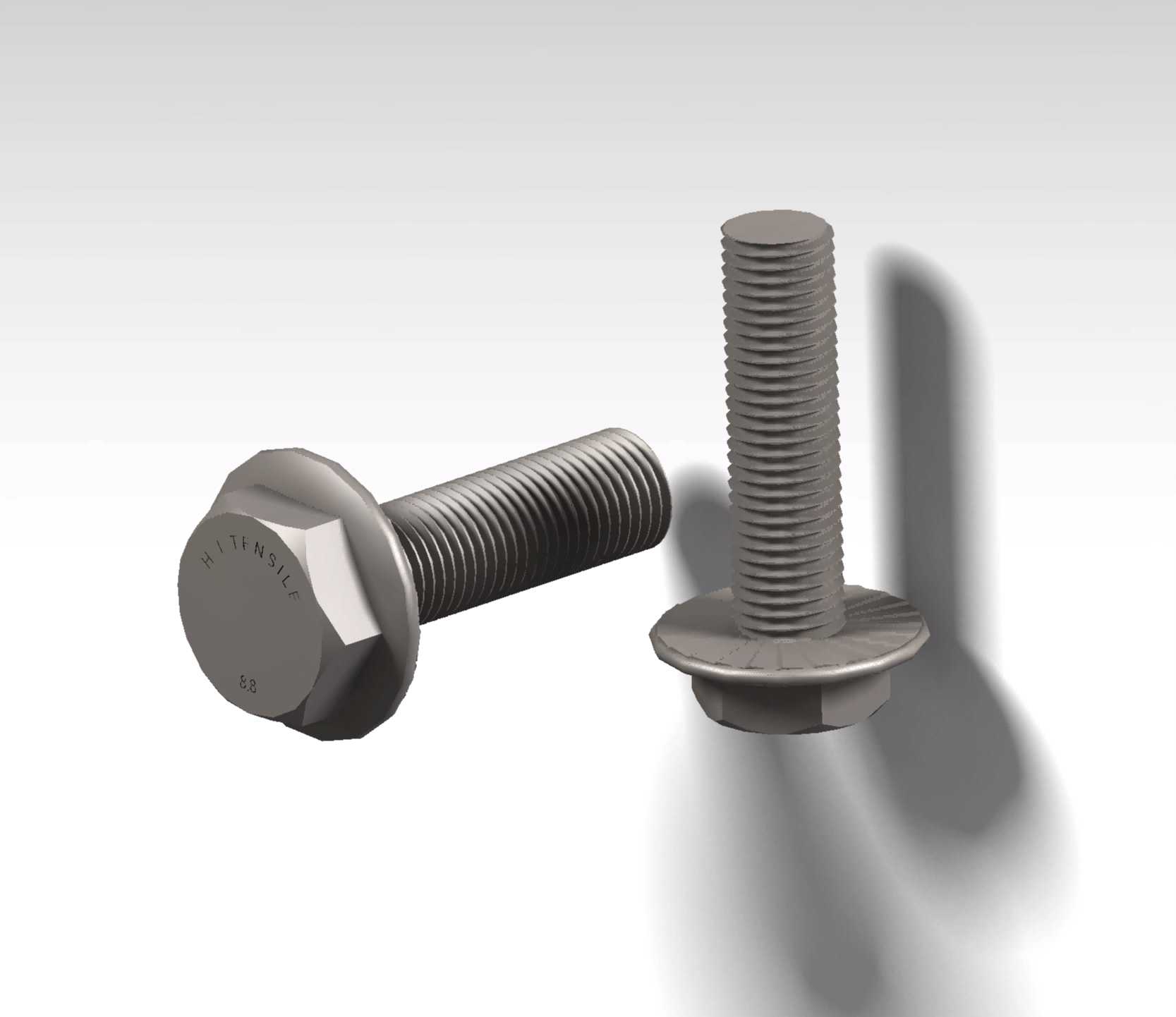

　　从设计逻辑上看，螺栓的法兰盘下表面做了细密的防滑齿纹，螺母的法兰支撑面同样带有对应的防滑结构，当两者配合拧紧时，齿纹会轻微嵌入被连接件的表面，在承受交变载荷或者设备持续振动的工况下，比普通光滑支撑面的紧固件防松性能提升不少，很多不需要打螺纹胶、不便于加装防松垫圈的装配场景，选这种带法兰结构的紧固件能大幅降低后期维护的紧固频次。螺栓的螺纹部分采用标准公制粗牙螺纹，牙型角60度，螺纹收尾处做了合理的退刀结构，既保证螺纹通止规能顺利通过，也避免了螺纹末端应力集中导致的螺杆断裂问题；螺栓头部的六角对边尺寸符合通用紧固件的标准公差，普通的呆扳手、套筒扳手都能直接适配，不需要准备特殊规格的拆装工具，现场装配的通用性很强。

　　在安装边界上，这套组件的法兰盘外径比对应的六角头对边尺寸大出30%左右，设计安装孔的时候，通孔直径只需要比螺杆大0.5到1毫米即可，不需要额外预留垫圈的安装空间，法兰盘的厚度和头部六角厚度做了等强度匹配，拧紧过程中不会出现法兰盘变形或者六角头打滑的问题。螺栓的螺杆长度覆盖了常用的装配厚度区间，当被连接件总厚度在螺杆有效螺纹长度的60%到80%之间时，拧紧后螺母能和螺杆实现全牙啮合，连接强度达到最优值，不会出现啮合牙数不足导致的螺纹滑牙问题。需要注意的是，这类法兰紧固件的支撑面必须和被连接件表面保持贴合，安装时如果被连接件表面存在大于1度的倾斜，会导致法兰盘局部受力过大，长期使用后容易出现螺栓断裂或者螺母松脱的问题，所以装配前需要先清理安装面的焊渣、凸起毛刺，保证支撑面平整。

　　在实际选型使用中，这套组件适合8.8级强度等级的装配需求，表面处理采用常见的发黑工艺，在普通室内干燥的工业环境下能满足基础防锈要求，如果是在潮湿或者有弱腐蚀的工况下使用，也可以替换为镀锌或者达克罗表面处理的同规格产品，安装尺寸完全通用。和普通螺栓加平垫、弹垫的三件套组合相比，这套一体式法兰组件在装配时少了两个零散零件，流水线装配时能减少零件分拣的工作量，也不会出现漏装垫圈的问题，装配一致性更好。很多机床的钣金护罩安装、自动化设备的铝型材框架拼接、普通工装的定位块固定场景里，用这种法兰紧固件组合，既能保证连接强度，也能让被连接件表面的压痕更均匀，外观平整度比用普通螺栓加垫片的效果更好，不会出现垫片偏移导致的局部压痕过深问题。
