奇幻风格冷兵器长剑三维结构设计

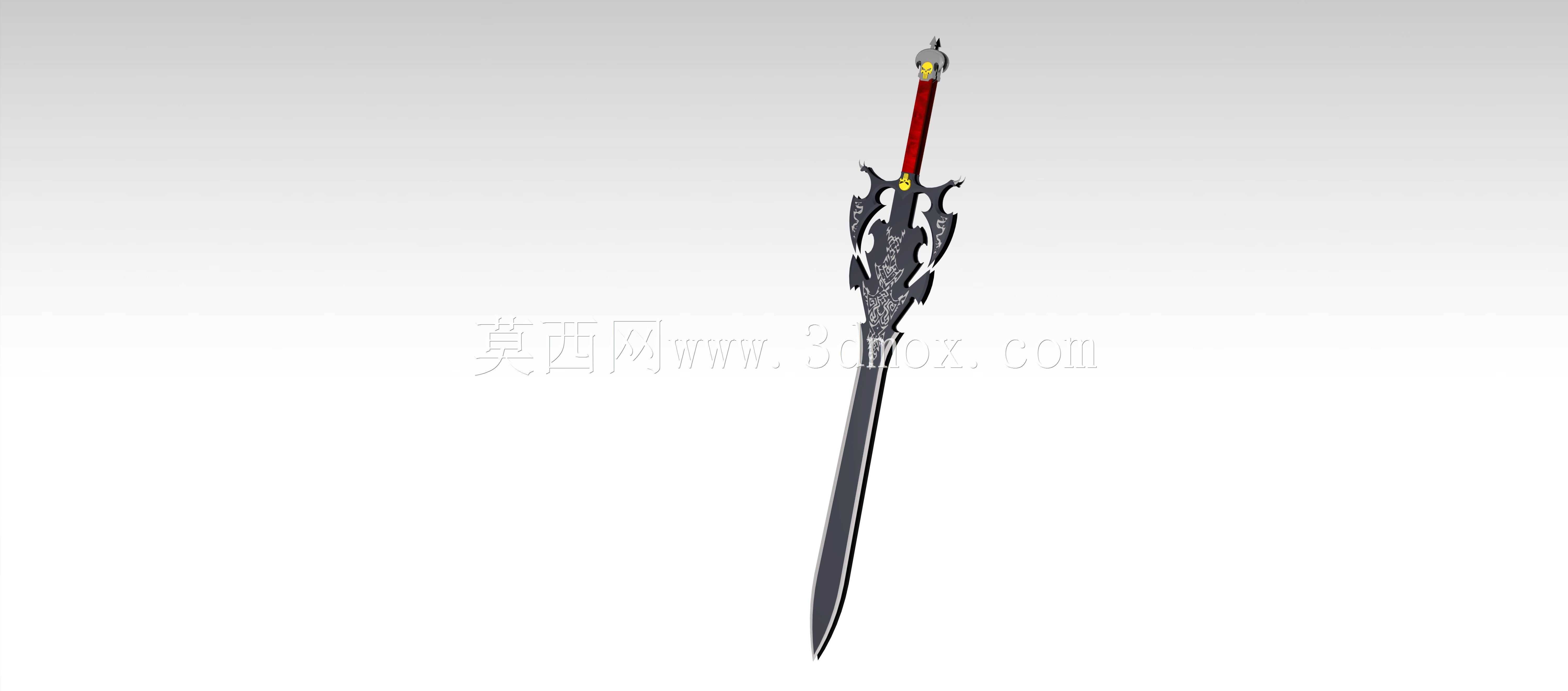

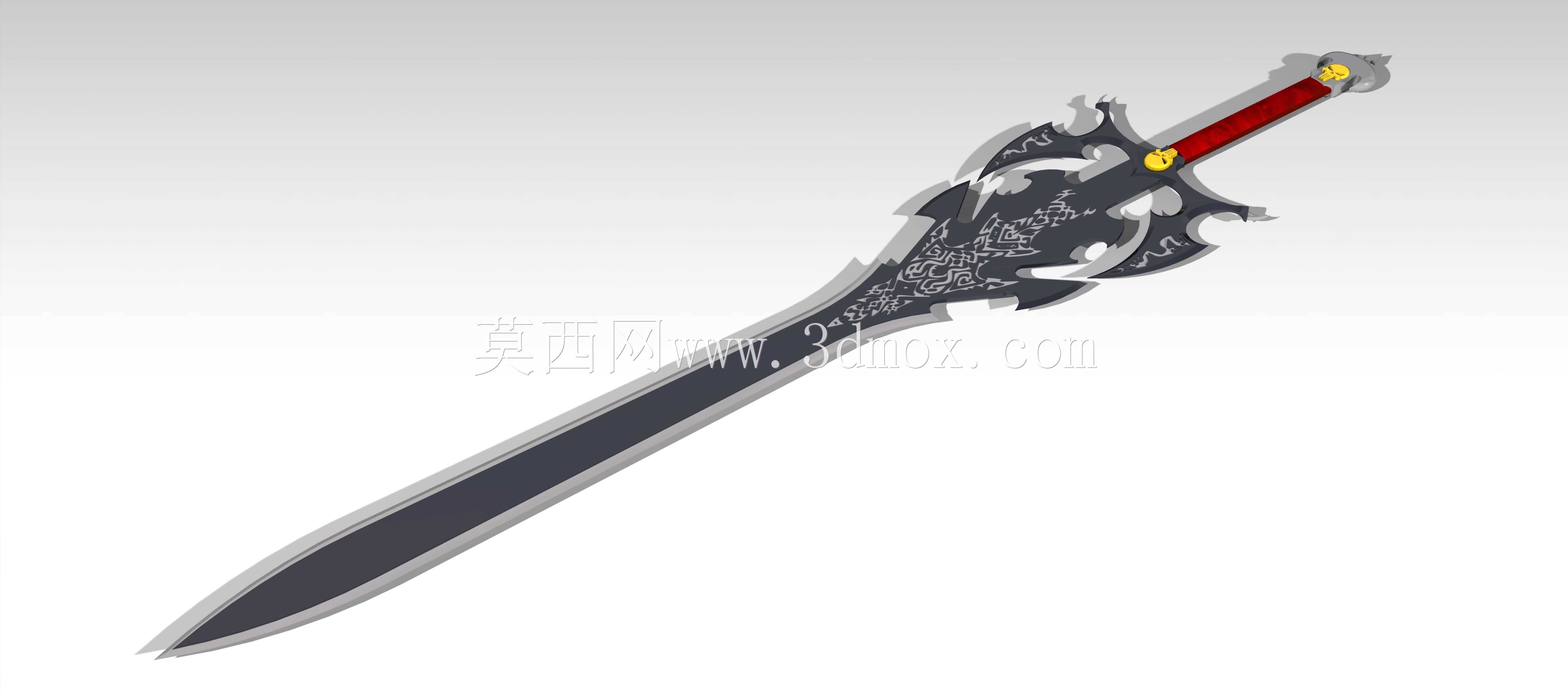

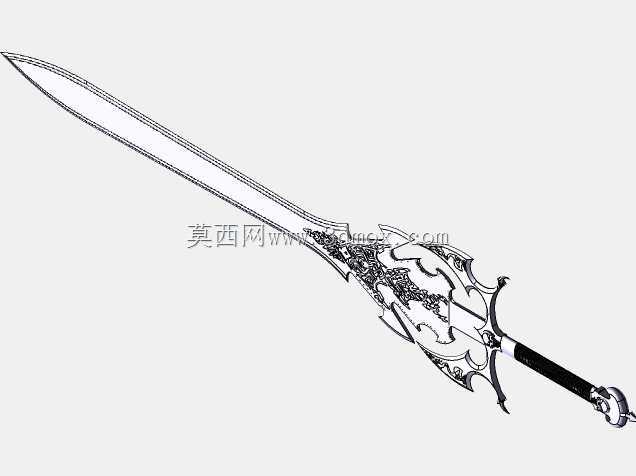

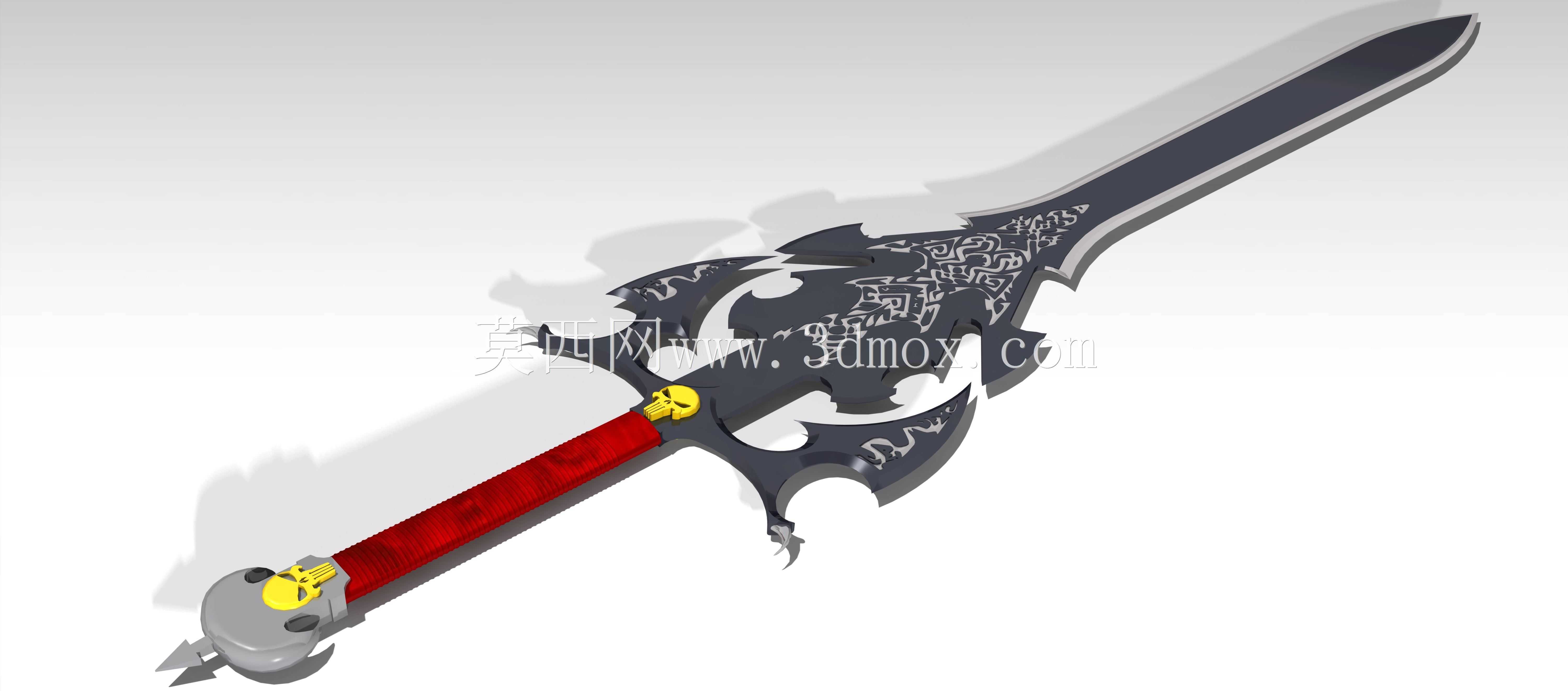

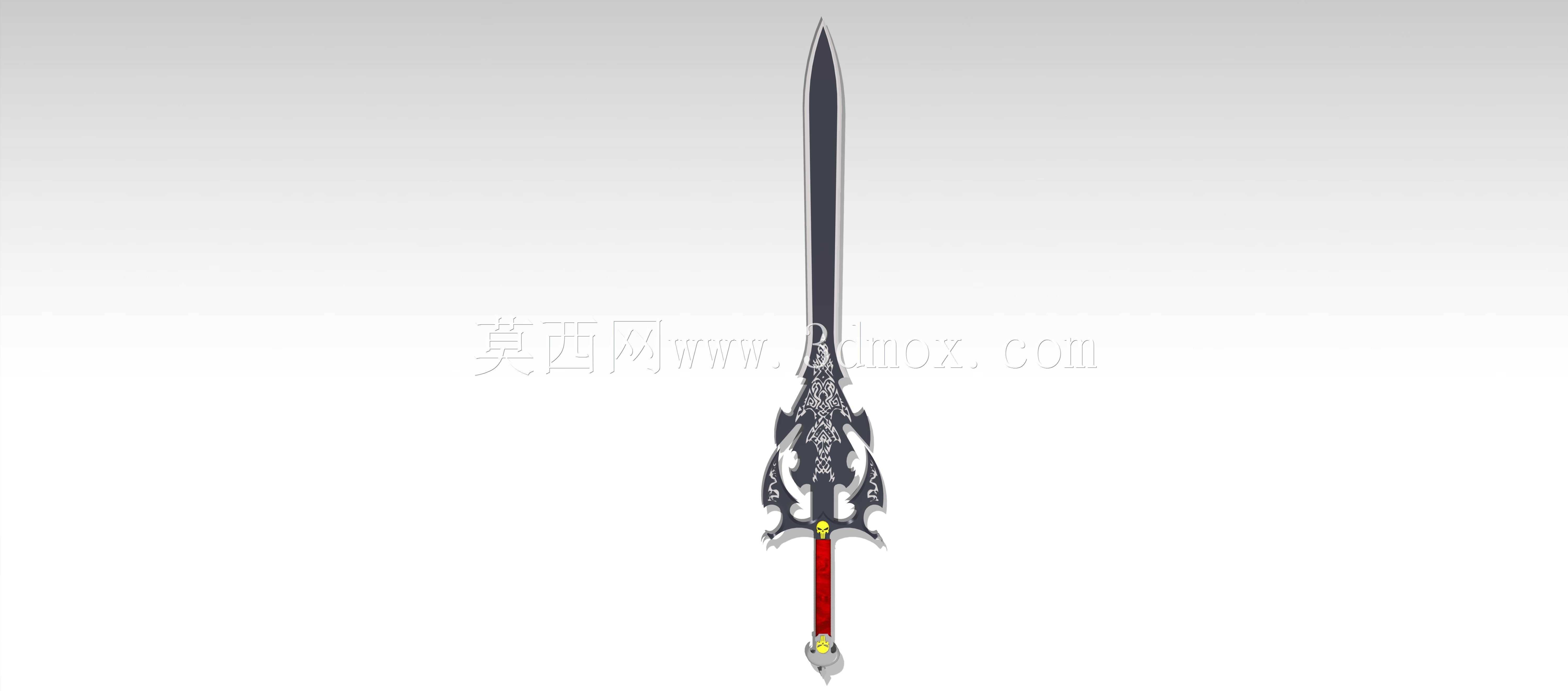

　　该长剑模型的结构设计参考了传统单手长剑的握持比例与配重逻辑，同时融入了奇幻题材的装饰性结构设计，可用于影视道具打样、游戏美术资产制作、文创周边开发等多个场景。从实际功能层面看，模型拆分了剑身、护手、握柄、柄首四个独立装配模块，各模块之间预留了标准的柱面配合间隙，若用于实体道具制作，可直接在配合面预留粘接或螺纹连接余量，无需二次重构装配结构。剑身部分采用了变截面厚度设计，靠近护手的根部厚度最大，向剑尖方向逐步收薄，既符合真实冷兵器的受力分布逻辑——劈砍时根部承受主要弯矩，剑尖侧重穿刺破甲，也能在3D打印或金属铸造时控制整体重量，避免头重脚轻的握持失衡问题。剑身表面的蚀刻纹理做了0.3mm的下沉深度设计，既可以在实体制作时通过填漆、

　　氧化做旧实现纹理凸显效果，也能在渲染环节通过法线贴图烘焙还原细节，不会因为纹理过浅导致视觉效果丢失，也不会因为纹理过深破坏剑身的整体结构强度。护手部分采用了非对称的异形翼状结构，区别于传统十字护手的对称设计，该结构在朝向剑尖的一侧做了延伸的尖刺造型，除了装饰作用外，实际格挡时可以通过延伸结构卡锁对方兵器，提升近战防御的实用性；护手与剑身、握柄的连接位置做了方形止转凸台，避免装配后出现周向转动的问题，凸台边缘做了R1.5的圆角过渡，减少应力集中，若采用金属材质制作也能避免热处理时的开裂风险。握柄部分采用了圆柱面包覆结构，直径设置为32mm，符合成年男性单手握持的人体工程学尺寸，表面预留了0.8mm的包覆层余量，可缠绕皮革、

　　绳带等防滑材质，握柄两端分别与护手、柄首配合，配合长度设置为15mm，保证连接强度的同时不会占用过多握持空间。柄首部分采用了加重的圆盘结构，内部可根据实际配重需求填充铅块或其他高密度材质，调整整剑的重心位置，将重心控制在护手前50mm的区间内，兼顾劈砍的惯性与握持的灵活性，柄首表面的装饰凸块做了圆弧过渡，避免握持时硌手，也能在做旧处理时形成自然的磨损效果。从安装边界来看，整剑总长度控制在1100mm，其中剑身长度820mm，握柄长度180mm，护手最大宽度220mm，整体外轮廓尺寸适配常规的展示架、兵器挂板安装需求，若用于影视拍摄，可根据动作需求替换不同材质的剑身模块——比如特写镜头使用金属材质剑身，

　　武打动作镜头使用轻量化的树脂或软质材质剑身，各模块的通用接口可以实现快速替换，无需重新制作整剑。设计过程中对所有异形曲面做了曲率连续检查，避免出现曲面褶皱、法线反转的问题，所有锐边位置都根据功能需求做了对应圆角处理，非接触的装饰面圆角设置为R0.5-R2，接触握持的位置圆角设置为R3以上，保证使用安全性。模型的结构拆分逻辑也适配多种加工工艺，金属铸造时可将各模块单独做蜡模，减少整模铸造的变形风险；3D打印时可将异形护手单独摆放打印，减少支撑用量，降低后处理难度；数控加工时可将剑身平面作为基准面装夹，一次装夹完成剑身两面的粗精加工，提升加工效率。针对文创周边的缩小比例制作需求，模型的所有特征尺寸都做了等比例缩放校验，最小的装饰纹理宽度为0.4mm，缩小至1:6比例时仍有0.07mm的宽度，可满足光固化3D打印的最小精度要求，不会出现特征丢失的问题。
