环形柄双刃直身冷兵器长剑结构设计

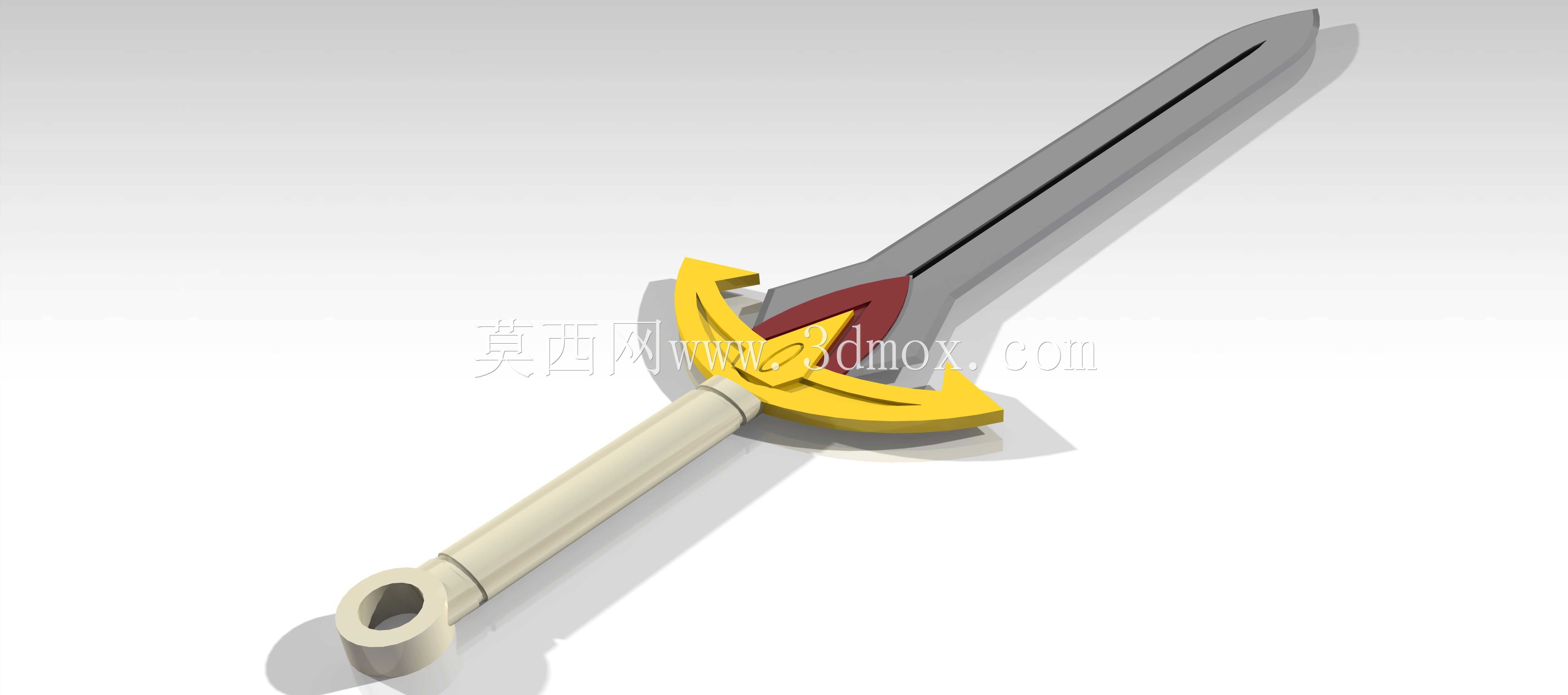

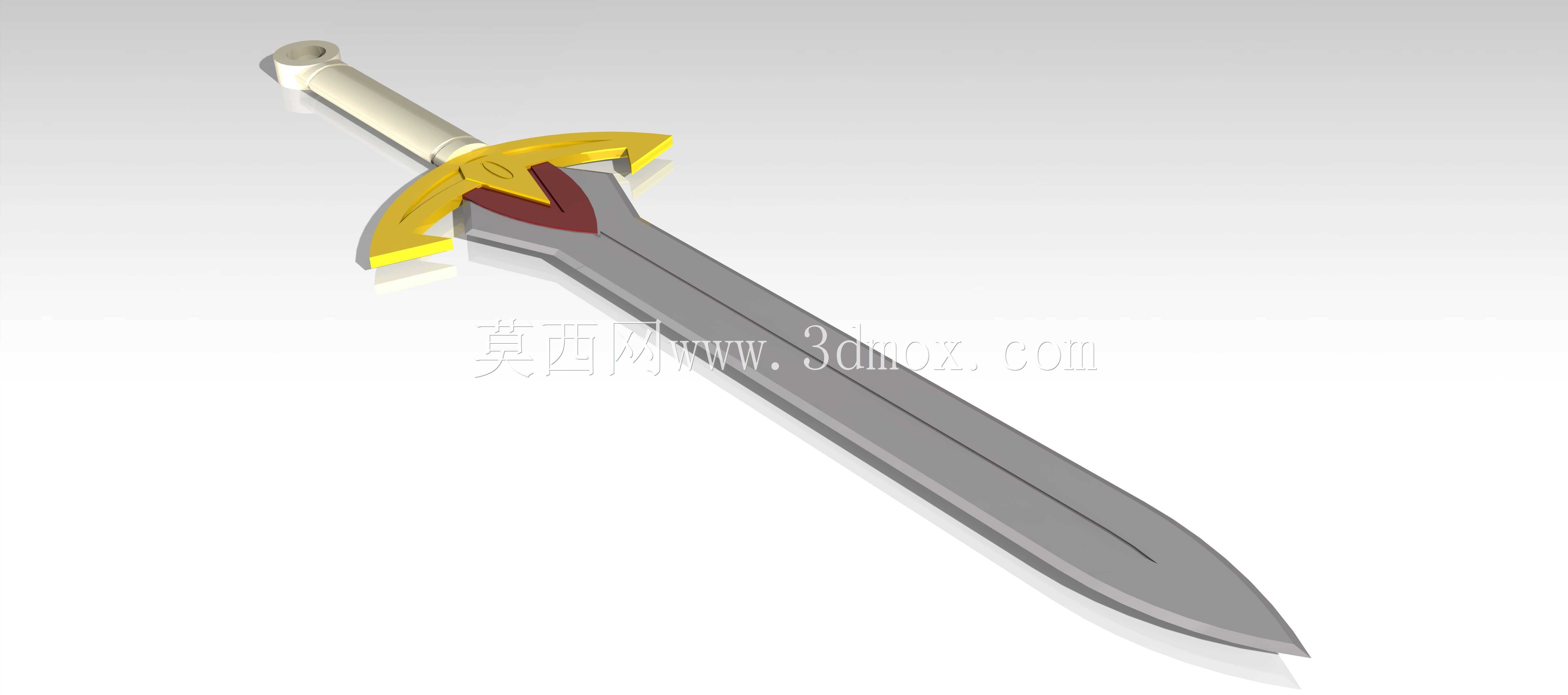

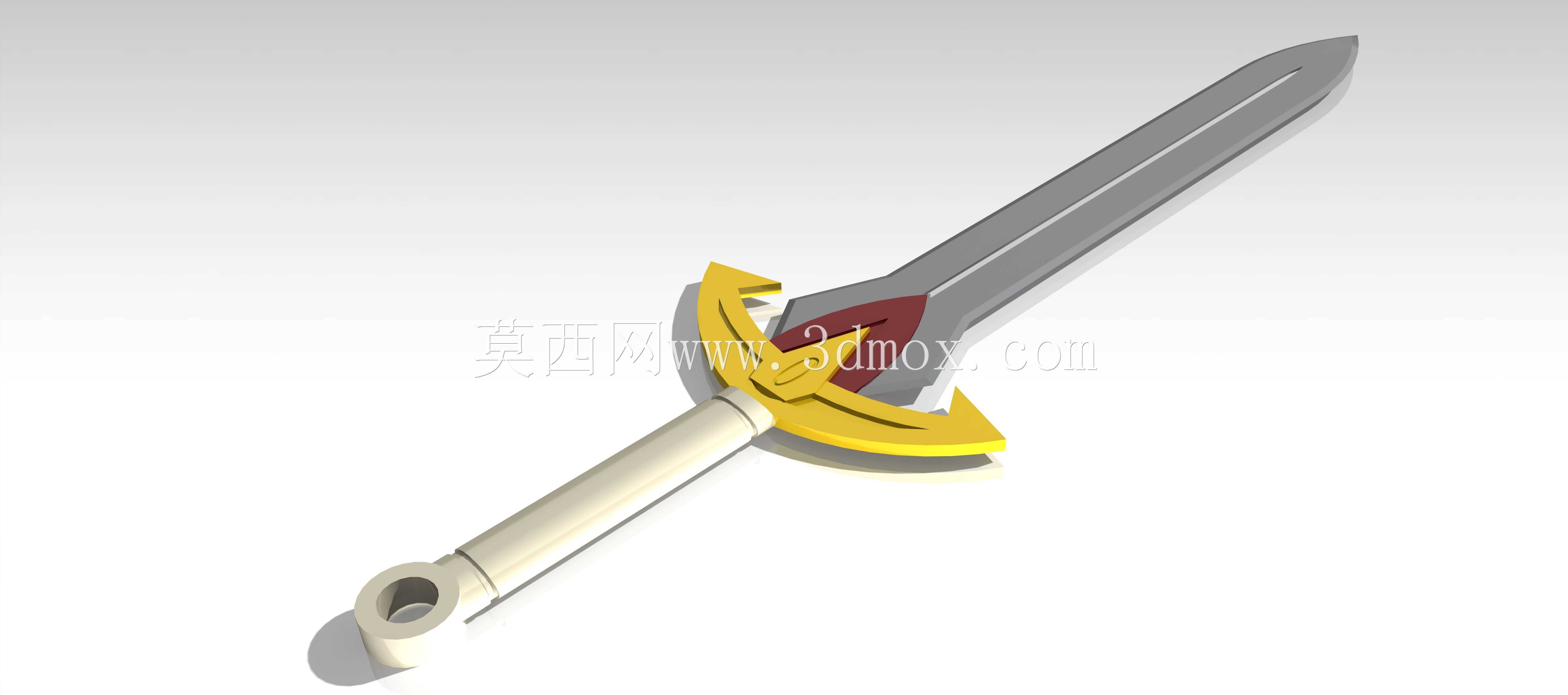

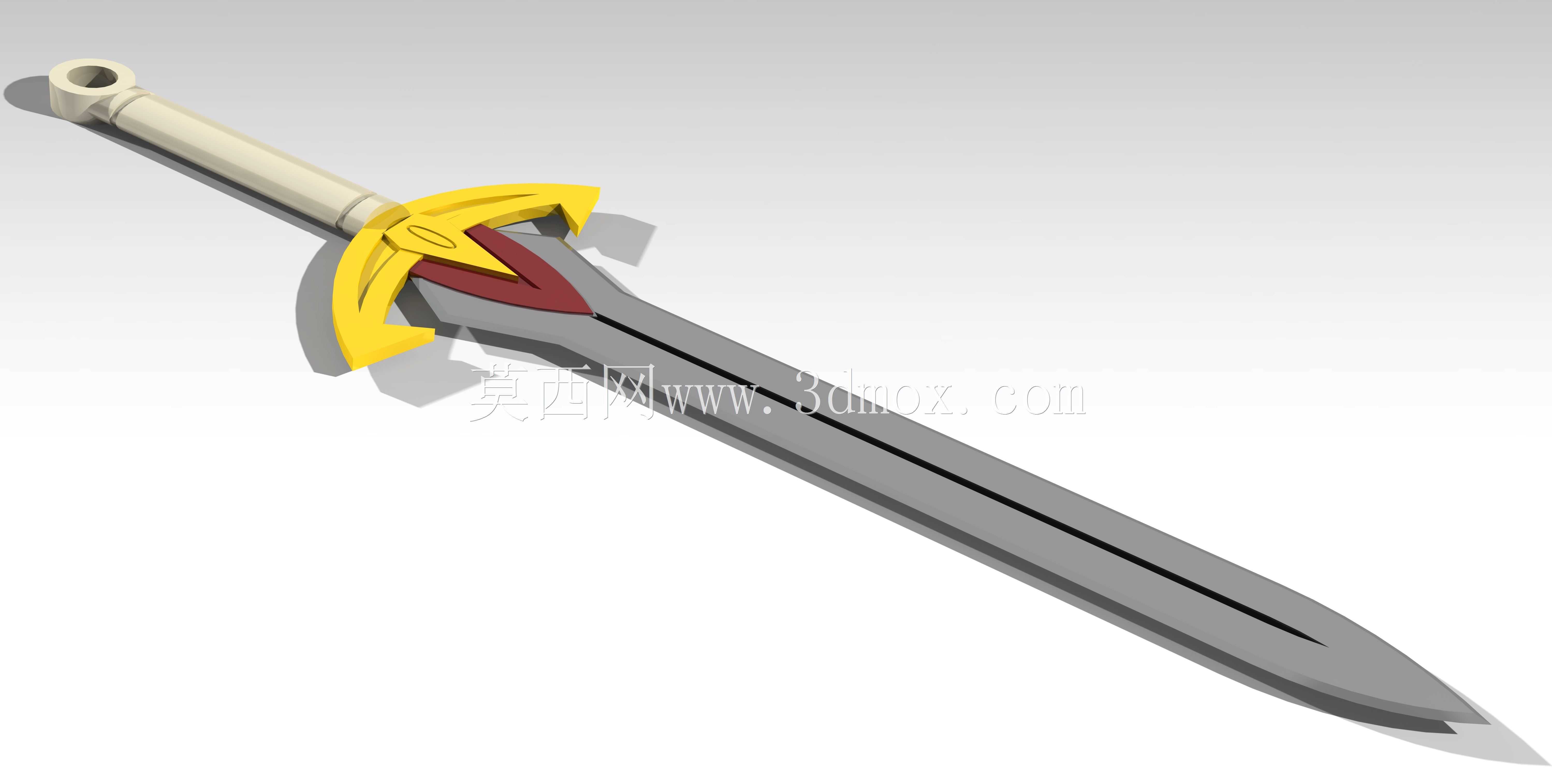

　　本次完成的长剑结构设计，首先从实际握持使用的人机边界出发做尺寸约束，柄尾设置的环形挂孔，内径匹配常规携行挂扣的穿装尺寸，既可以在静态陈列时作为悬挂支点，也能在战术携行时穿系腕绳，避免挥击过程中脱手。手柄段采用等直径圆柱结构，外覆防滑握持层的预留安装槽，槽深控制在1.2mm，刚好贴合常规缠绳或者橡塑握套的包覆厚度，握持段长度按照成年男性手掌宽度的95百分位数据设定，保证单手握持时掌心到指节的全部受力面都能贴合柄身，不会出现柄身过短导致的握持打滑，也不会因为柄身过长干扰挥剑时的手腕发力角度。

　　护手部分采用对称三叉式翼型结构，中间的V型凸起沿剑身轴线方向延伸，刚好对准剑脊的中心线，两侧的翼状挡边向柄侧倾斜15度，这个角度经过反复校核，既可以在格挡时顺着对方兵刃的滑向卸力，避免硬碰撞导致的护手变形，也能在突刺时让护手前端的凸起贴合持剑手的虎口位置，给手腕提供额外的支撑，抵消突刺瞬间的反冲力。护手与剑身、剑柄的连接采用过盈配合加横向销钉固定，销孔位置隐藏在护手V型凸起的下方，不破坏整体外观的流线感，同时保证连接强度能承受横向1200N的冲击力，不会在劈砍受力时出现柄身与剑身脱节的问题。

　　剑身部分采用等宽直身双刃设计，从护手位置向前延伸至距剑尖120mm处开始做收窄过渡，双刃的开刃角度控制在22度，这个角度兼顾了刃口的锋利度和结构强度，不会因为刃角过薄在劈砍硬质目标时出现卷刃、崩口，也不会因为刃角过厚降低切割能力。剑脊沿剑身中心线凸起，厚度从根部的8mm向剑尖逐步递减至2mm，这种变厚度设计让剑身的重心落在护手前65mm的位置，刚好是单手兵器的最佳配重区间，挥击时的转动惯量适中，既不会因为重心过于靠前导致持剑疲劳，也不会因为重心靠后降低劈砍的冲击力。剑身表面沿剑脊两侧开有对称的血槽结构，槽深1.5mm，一方面可以降低剑身整体重量，优化配重比，另一方面在刺入目标时可以让空气进入创口，减少负压吸附带来的拔刃阻力。

　　从应用场景来看，该结构既可以作为影视道具制作的三维参照，按照1:1比例加工后用于古装影视拍摄、cosplay活动的道具制作，加工时可以根据使用场景选择不同的材质，做道具使用时采用树脂或者铝合金材质降低重量，避免拍摄过程中出现误伤；也可以作为工艺收藏品的加工依据，采用高碳钢锻造后做表面防锈处理，用于冷兵器收藏陈列；同时该结构的受力设计逻辑，也可以为户外求生刀具、战术匕首的结构设计提供参考，比如护手的卸力角度、剑身的配重位置、握柄的防滑结构，都可以平移到小型随身兵刃的设计中。

　　在建模过程中，所有的曲面过渡都做了圆角处理，护手与剑身衔接的位置做了R3的圆角过渡，避免应力集中导致的结构断裂，剑身边缘的开刃面与剑脊的衔接位置做了R0.5的小圆角，既保证刃口的线条流畅，也能消除加工时的锐边隐患。柄尾的环形结构与柄身采用一体化设计，环的截面为圆形，直径8mm，能承受500N的拉力，满足悬挂携行的强度要求。整体结构没有多余的装饰部件，所有的造型特征都服务于实际使用的功能需求，没有为了外观花哨增加不必要的凸起或者镂空，避免在使用过程中出现勾挂衣物、应力集中断裂的问题。

　　针对加工工艺的适配，该模型的所有特征都适配常规的金属切削加工流程，剑身的平面可以通过铣削加工成型，血槽可以通过T型刀一次走刀加工完成，护手的曲面可以通过三轴数控铣加工后做抛光处理，不需要特殊的五轴加工设备，降低了实际加工的门槛和成本。各部件的装配基准都统一在剑身的中心轴线上，装配时只需要以剑身轴线为基准，依次压装护手、手柄、柄尾环，再打入固定销钉即可完成总装，装配工序简单，不需要复杂的工装夹具就能完成组装，适合小批量的定制化生产。
