标准USB公头带尾套线缆连接结构

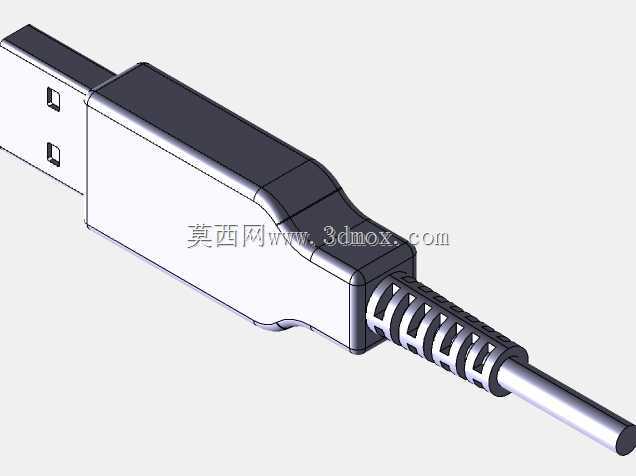

　　日常接触的各类电子设备里，USB接口是出现频率最高的连接部件之一，不管是桌面办公的键鼠、打印机、移动存储，还是工业现场的调试线缆、数据采集终端、小型外设供电，都离不开这类接头的稳定连接。这次拆解建模的这款USB公头结构，是带注塑尾套的常规出线款，也是目前量产应用最广的结构形式，建模时完全还原了量产件的实际装配关系，没有做简化处理，能直接用于结构参考、装配干涉校验。

　　先从实际使用场景说起，工业现场的调试线缆经常需要反复插拔，尾端的线缆如果直接和硬胶外壳衔接，弯折几次就容易出现线芯断裂、屏蔽层外露的问题，所以这个结构在接头主体和线缆衔接的位置做了螺旋状的防弯折尾套，这个尾套的弧度是经过反复验证的，能允许线缆在任意方向做30度以内的反复弯折，不会让弯折应力直接传递到内部焊盘位置。很多新手建模的时候容易忽略这个尾套的开槽深度，实际量产里这个螺旋槽的深度是尾套壁厚的三分之二，太浅的话弯折阻力大，手感硬，太深的话尾套容易被扯裂，防护寿命会缩短60%以上。

　　接头的金属外壳部分是标准的USB Type-A公头尺寸，完全遵循通用串行总线的物理接口规范，插合面的两个定位弹片位置、外壳的包边咬合结构都做了1:1还原，金属外壳的壁厚是0.3mm，和量产冲压件的尺寸一致，内部的胶芯部分预留了四个触点的安装位，对应电源、数据正、数据负、接地四个引脚，胶芯和金属外壳之间是过盈配合，过盈量控制在0.05mm，既能保证装配后不会松脱，又不会因为过盈量太大导致胶芯被挤裂。

　　再看主体的外壳部分，这个结构是上下壳扣合的形式，扣合位的止口做了0.1mm的配合间隙，方便注塑件组装的时候快速对位，外壳的表面做了细微的拔模斜度，拔模角度是1.5度，符合常规ABS注塑件的工艺要求，不会出现脱模拉伤的问题。外壳的尾部和防折尾套是衔接在一起的，尾套的内孔直径比常规的USB线缆外径大0.2mm，装配的时候线缆穿过尾套之后，内部线芯焊接到胶芯的引脚上，再通过注塑或者点胶的方式把尾套和线缆外皮固定成一个整体，这样拉扯线缆的时候，外力会作用在尾套和外壳的衔接位置，不会直接扯到焊点，能大幅提升接头的抗拉扯能力，常规测试里这个结构能承受10kg以上的静态拉力不会出现焊点脱开的问题。

　　安装边界方面，这个接头的总长度从金属插合面的最前端到尾套末端是42mm，主体部分的最大宽度是14mm，厚度是6.5mm，在做设备面板开孔或者线缆布线槽设计的时候，只要预留出比主体尺寸大2mm的操作空间，就能满足插拔时的操作需求，不会出现空间干涉。金属插合部分的长度是14mm，插入母座之后的有效配合长度是12mm，能保证四个触点和母座的弹片完全接触，不会出现接触不良、供电压降过大的问题。

　　很多人觉得USB接头结构简单，实际建模的时候要考虑的工艺细节非常多，比如金属外壳的两个固定脚，是要插入胶芯对应的定位孔之后再压合固定的，建模的时候要预留出压合后的变形空间，不能按完全平直的状态去做尺寸，不然实际装配的时候会出现金属外壳翘起来的问题。还有尾套的螺旋槽，每个槽的间距是2mm，从靠近主体的位置到线缆端，槽的深度逐渐变浅，这样弯折的时候应力会均匀分布在整个尾套长度上，不会在某一个位置出现应力集中导致断裂。

　　在实际设备选型的时候，这种带防折尾套的USB接头适合用在需要经常移动、反复插拔的场合，比如便携式测试仪器的数据线、工业设备的调试线、办公外设的连接线，如果是固定安装在设备内部不需要经常插拔的位置，也可以选用不带尾套的简易结构，但从可靠性角度来说，带防折尾套的结构使用寿命是简易结构的3到5倍，尤其是在有振动、线缆会经常晃动的工业场景下，这个结构的优势会非常明显。建模的时候所有的圆角、倒角都按量产件的实际尺寸做了处理，没有尖锐的棱角，符合安规要求，不会在装配的时候划伤操作人员的手，也不会割破线缆的外皮。
