树莓派驱动智能植物浇水巡检装置

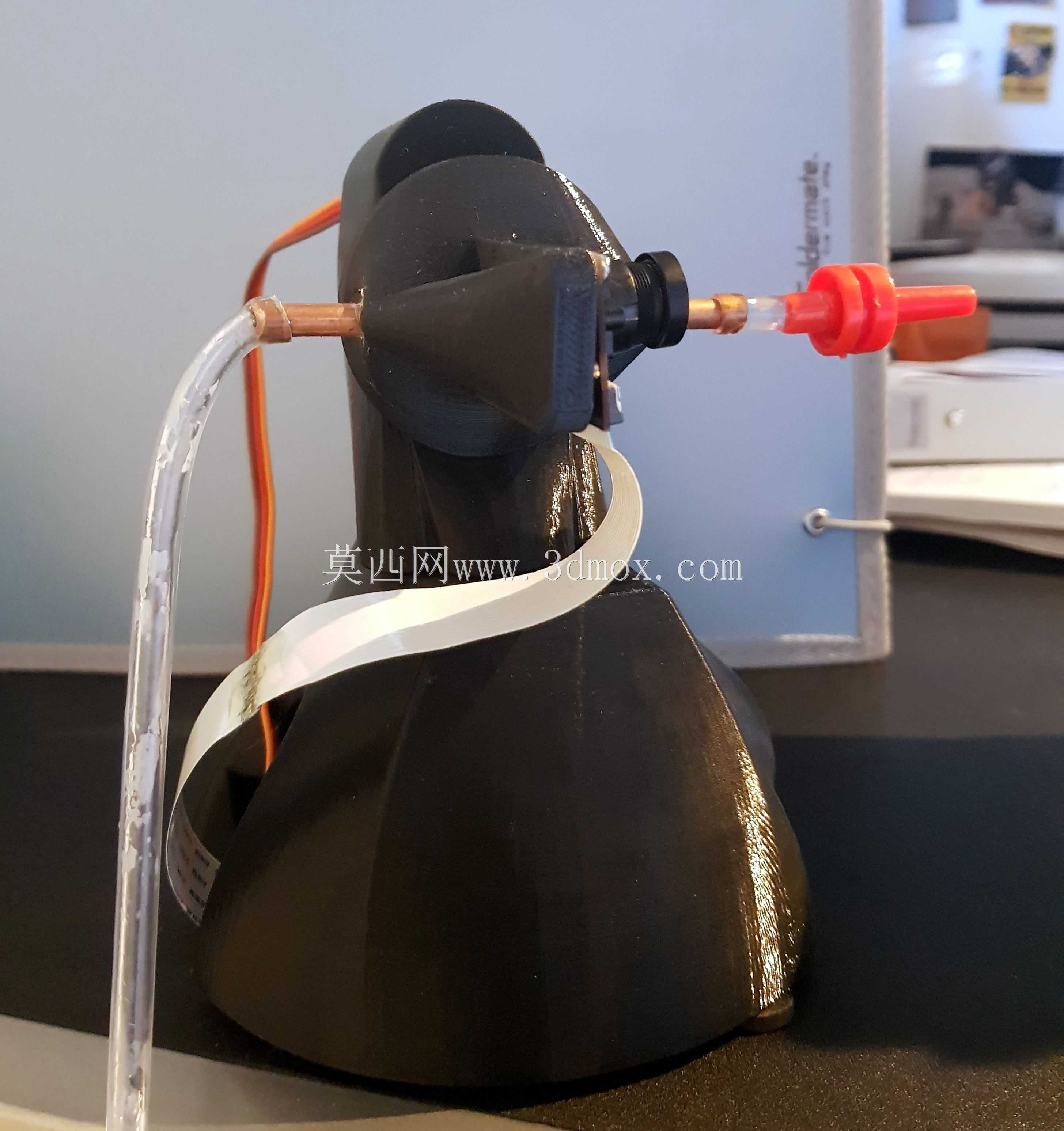

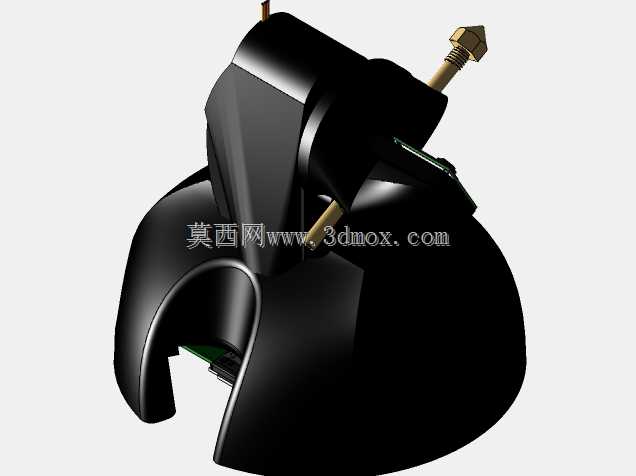

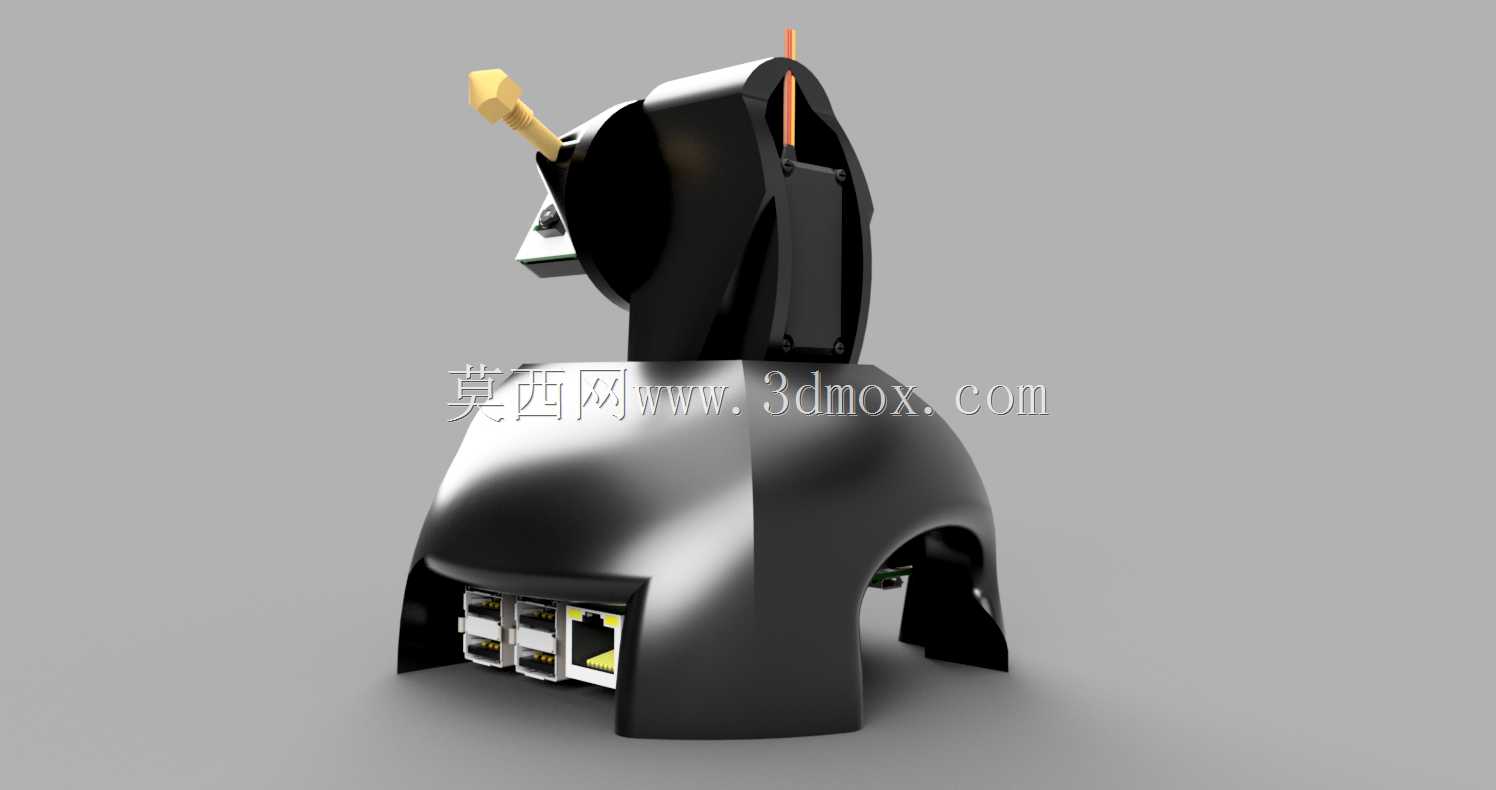

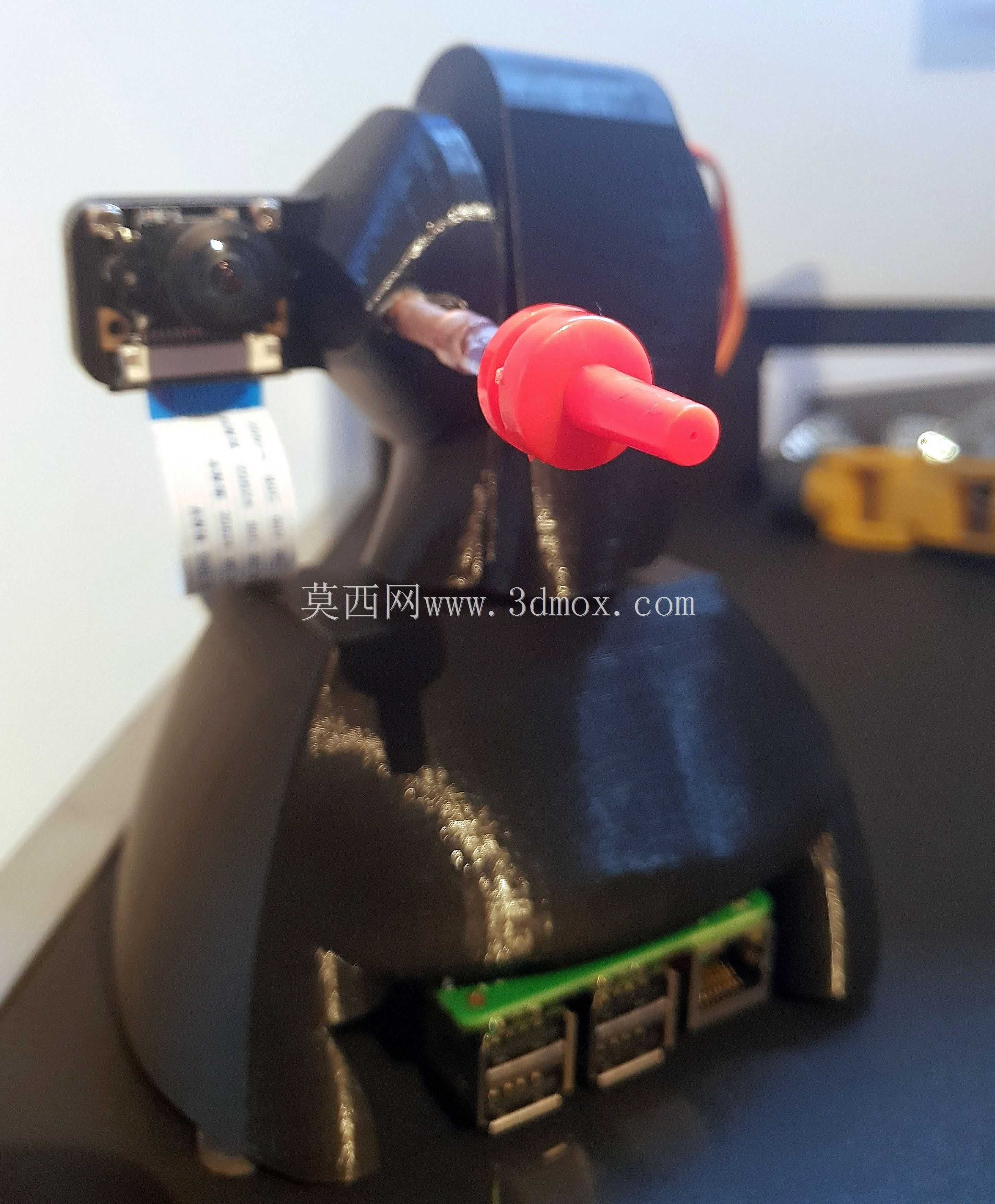

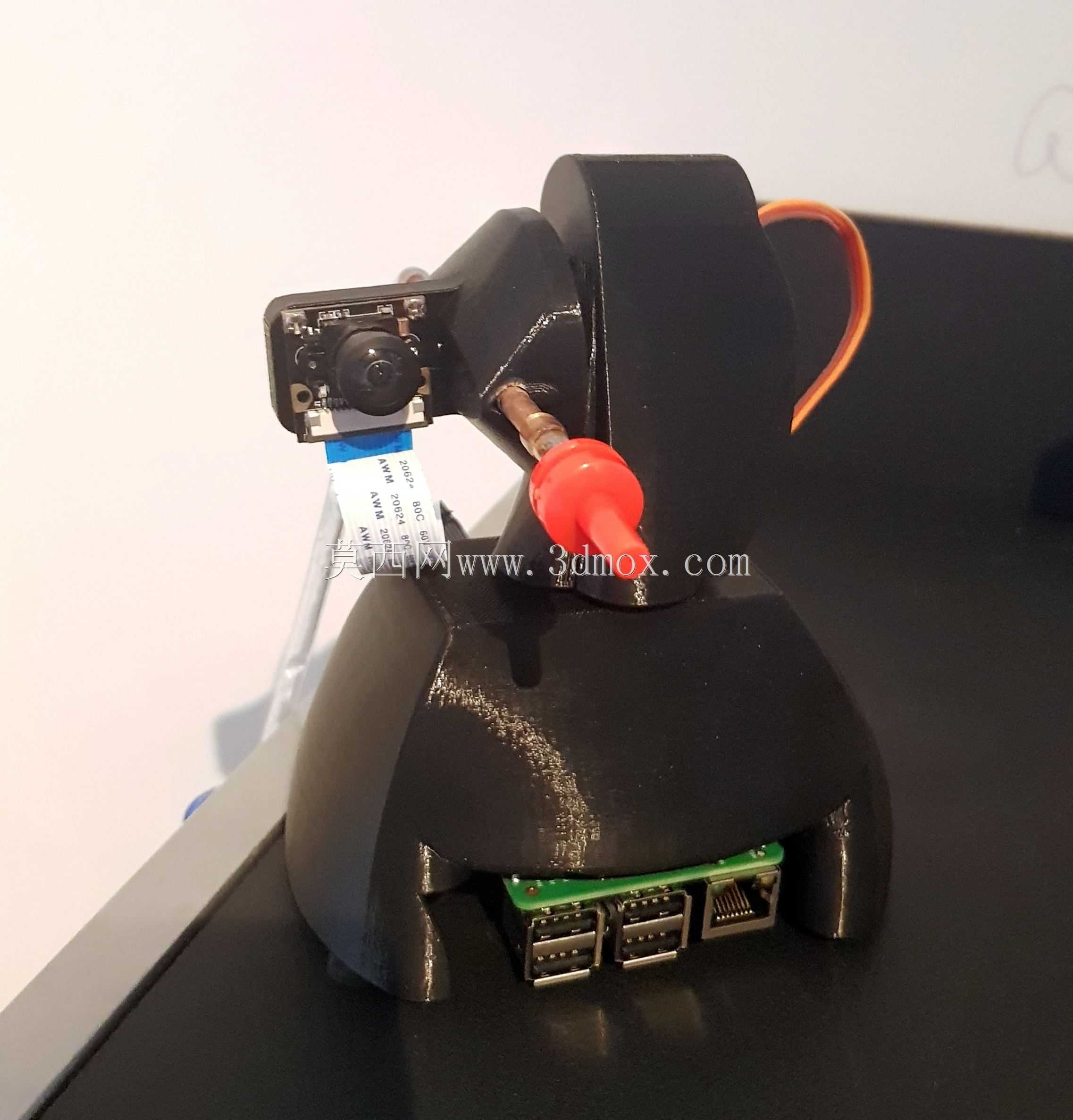

这套智能装置的核心应用场景覆盖家庭绿植养护、小型阳台种植场景，解决用户外出期间无人照料植物的浇水需求，同时拓展了视觉识别功能，可对闯入种植区域的小型动物进行识别与驱赶，适配桌面级小型种植场景的日常运维需求。装置整体采用底座集成式布局，底部预留树莓派主控板的安装腔，腔体尺寸匹配树莓派3代主板的安装孔位，两侧预留USB接口、网口的避让缺口，安装时无需额外拓展固定支架，主板可直接嵌入底座预留槽位，接线空间预留15mm余量，可容纳杜邦线、摄像头排线的弯折走线，避免线材挤压造成接触不良。上部云台结构采用双伺服电机驱动方案，水平方向可实现180度旋转，垂直方向俯仰角度覆盖-30度到60度区间，可覆盖单台装置周边1.2米半径内的3-5盆盆栽植物，无需额外调整装置摆放位置即可完成多盆植物的浇水作业。浇水执行端采用微型电动水枪改装结构，出水嘴做了缩径处理，出水流量控制在每秒5毫升，避免大水流冲刷植物根系造成土壤板结，水枪管路沿云台侧壁走线，通过扎带固定在结构件预留的卡扣位，运动过程中线材不会与旋转结构发生干涉。视觉模块采用piCam摄像头，安装在云台前端的倾斜安装座上，镜头光轴与水枪出水方向保持平行，图像采集区域与浇水作业区域完全重合，可通过视觉算法识别植物叶片的萎蔫状态判断土壤缺水程度，也可识别闯入的猫类等小型动物，触发水枪喷水驱赶动作。所有外部结构件均采用3D打印制作，壁厚统一设置为2mm，既保证结构强度满足伺服电机运动的载荷要求，又能控制整体重量，底座底部预留防滑胶条安装槽，放置在光滑桌面时不会因云台转动产生位移。结构设计时充分考虑了拆装维护需求，摄像头、伺服电机、水枪模块均采用卡扣式固定，无复杂螺丝连接，更换损坏部件时无需拆解整体结构，主控板腔室采用滑盖式设计，调试程序、插拔接线时可直接滑开上盖，操作空间充足。云台旋转部位做了限位凸台设计，避免电机过转造成排线拉扯断裂，旋转轴处预留0.2mm装配间隙，转动时无卡顿异响，长期运行磨损量极小。
