多用途辉光数码显示装置结构设计

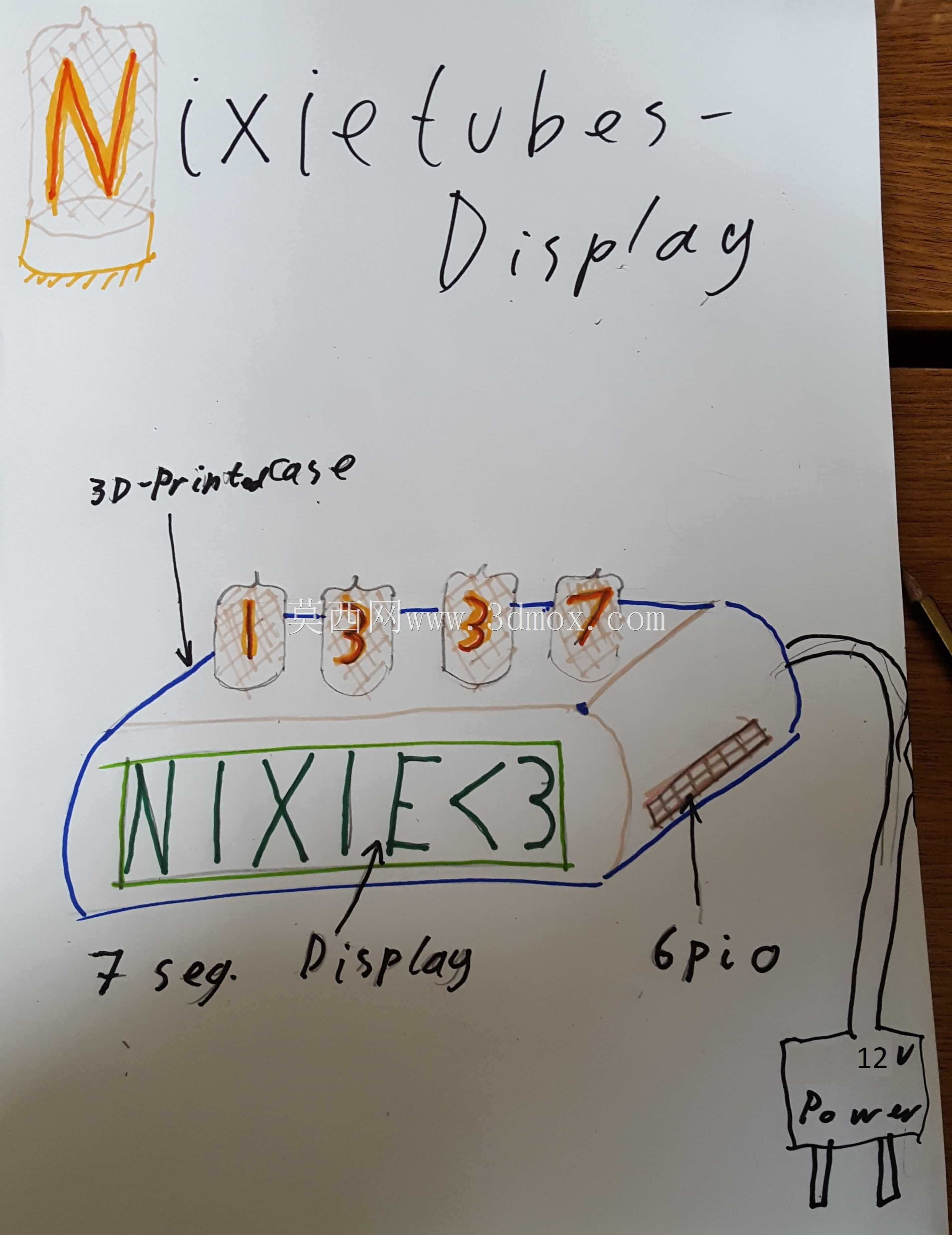

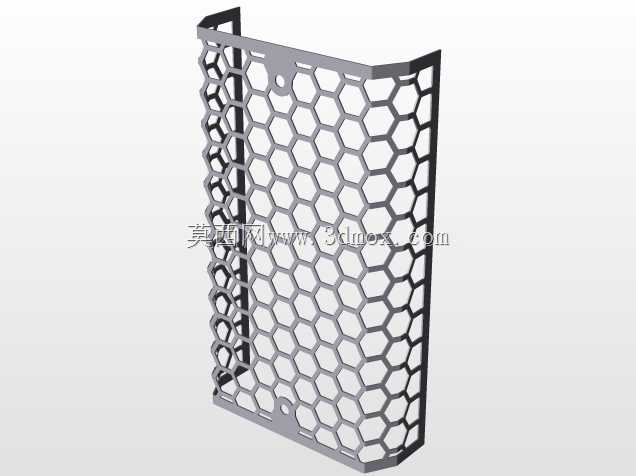

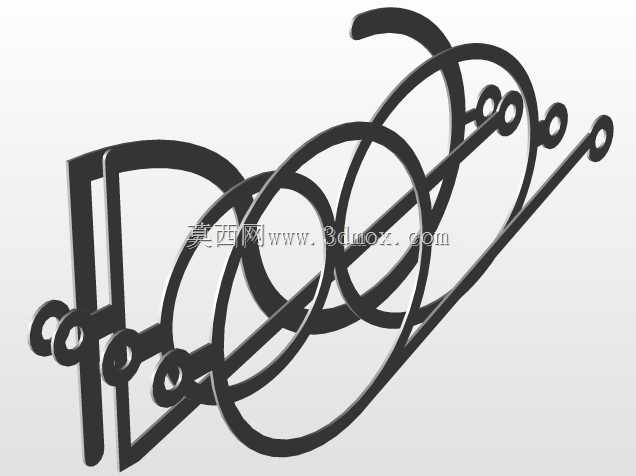

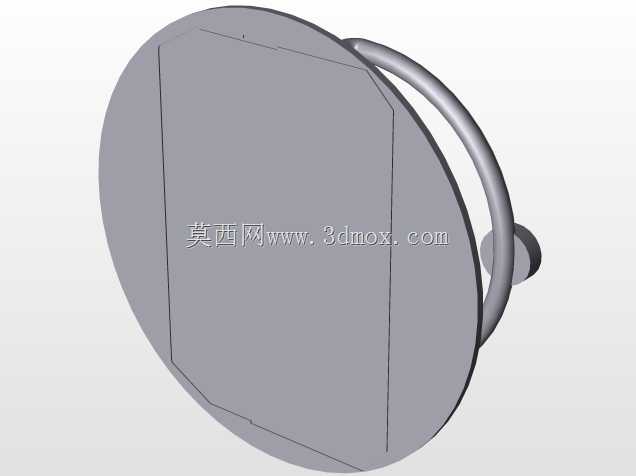

在工业测控面板、复古电子装置、小型实验设备的参数显示场景中，数码显示单元是人机交互最直接的载体，不同于常规贴片式LED数码管，辉光管类数码显示装置自带独特的显示质感，同时需要兼顾电路连接可靠性、外壳防护性与安装适配性，这套结构设计围绕辉光数码管的实际使用需求展开，覆盖从电路对接、外壳防护到安装固定的全环节结构考量。从实际使用场景来看，这类显示装置常被嵌入小型实验设备面板、复古电子时钟、工业参数采集终端的前端显示区域，需要适配常规面板开孔尺寸，同时要预留足够的内部空间容纳辉光管引脚、连接排线与供电接线端，避免安装时出现引脚挤压、排线弯折过度导致的接触不良问题。设计过程中首先明确核心功能边界：整套装置需要实现4位辉光数码管的固定支撑，同时集成七段辅助显示区域，预留6个GPIO接线端口与12V供电接入位，所有电路对接位置都要做结构避让，保证PCB板安装后接线端完全外露，无需额外开孔即可完成接线操作。外壳采用适配3D打印的结构形式，壁厚设置兼顾打印成型效率与结构强度，外壳内壁设置定位筋条，刚好卡入PCB板的边缘定位缺口，安装时无需额外螺丝即可完成PCB与外壳的预固定，后续可根据使用场景选择点胶或者加装微型螺丝做二次加固，适配不同振动等级的使用环境。外形尺寸方面，整套显示装置的横向长度控制在适配常规1U设备面板的安装区间内，纵向高度预留辉光管的安装高度余量，避免辉光管顶部与面板透明视窗产生摩擦，外壳边缘做圆角过渡，既减少3D打印过程中的支撑材料用量，也能避免安装时锐边划伤操作人员手部。安装边界上，外壳背部设置两个对称的卡扣位，可直接卡入厚度1-2mm的设备面板开孔中，也可根据需求替换为法兰安装边，适配螺丝固定的安装场景；外壳前端的视窗区域做下沉设计，可粘贴透明亚克力片作为防护层，阻挡灰尘与少量飞溅液体接触辉光管引脚，延长装置的使用寿命。结构设计中特意将辉光管的安装位做独立的槽位设计，每个数码管对应一个独立的定位槽，槽位内径与辉光管的玻璃外壳外径保持0.2mm的安装间隙，既方便组装时快速插入辉光管，也能避免设备运输过程中辉光管出现横向晃动导致的引脚脱焊问题。七段显示区域的结构与辉光管安装槽做一体化设计，减少装配零件数量，对应的PCB位置预留七段显示模块的焊盘，组装时可根据需求选择焊接辉光管或者常规七段数码管，提升整套结构的适配性。供电接线端的位置做了内凹设计，接线完成后导线接头完全藏在外壳内部，不会突出于外壳背部，避免安装时导线与设备内部其他部件产生干涉；GPIO端口的排列间距采用标准2.54mm排针间距，可直接对接常规杜邦线，方便实验场景下的快速接线调试。从结构强度角度考虑，外壳的受力薄弱位置在卡扣与外壳主体的连接区域，设计时做了加厚过渡处理，反复拆装卡扣也不会出现断裂问题；外壳内壁的走线槽深度刚好容纳常规24AWG连接导线，组装时可将导线顺着走线槽排布，避免导线堆积挤压辉光管引脚。针对不同使用场景的散热需求，外壳背部设置了细密的通风栅格，栅格开孔尺寸控制在2mm以内，既可以保证内部电路的空气流通散热，也能阻挡较大尺寸的杂物进入外壳内部造成电路短路。整套结构没有多余的装饰性设计，所有结构特征都服务于实际安装与使用需求，组装流程简单，常规电子装配人员无需复杂工具即可完成整套装置的组装，同时可根据实际使用需求调整外壳长度，适配不同位数的辉光管安装需求，不管是用于个人DIY电子制作，还是小型工业设备的显示单元配套，都能满足对应的结构强度与安装适配要求。
