INA219直流电流检测分接电路板

在嵌入式开发、小型电源测试、低功耗设备电流监测场景中，这类电流检测分接板是常用的外围功能模块，核心作用是将回路中的直流电流参数转换为可被主控芯片读取的数字信号，无需额外搭建复杂的信号调理电路，就能完成电流、电压参数的同步采集。从实际使用场景来看，这类模块常被集成在小型物联网终端供电回路、电池供电设备功耗测试工装、桌面级3D打印机供电监测支路、学生电子竞赛作品电源管理单元中，替代传统的分流电阻加运放的分立方案，减少外围电路布线工作量，降低信号干扰带来的测量误差。

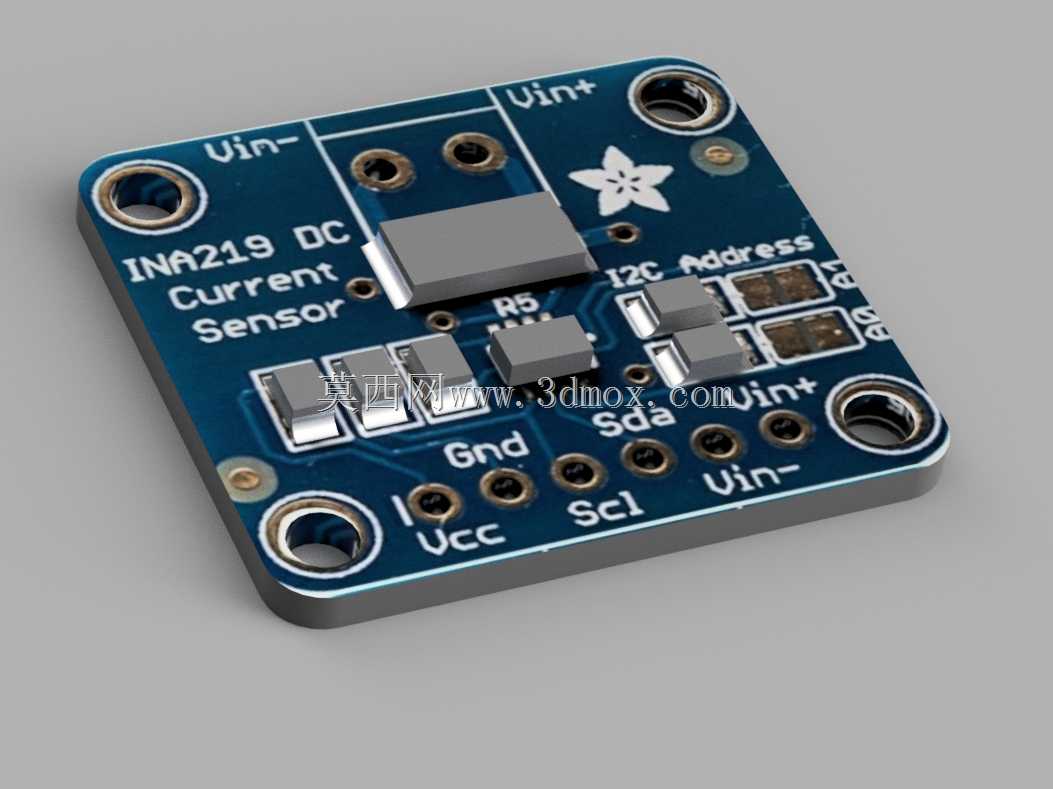

模块的功能设计围绕电流检测的实际需求展开，板载核心检测芯片支持I2C通信接口，可直接对接Arduino、树莓派、STM32等常用主控板的IO引脚，无需额外的AD转换电路就能读取测量值，可测电流范围覆盖常见的小功率直流设备供电区间，同时支持总线电压的同步采集，能直接计算出回路功率参数，满足多数低功耗场景的监测需求。板上预留的接线引脚按照电源输入、电源输出、通信接口、电源地的功能分区排布，Vin+与Vin-引脚分别串联在被测电流回路中，Sda、Scl引脚对应I2C通信的数据线与时钟线，Vcc与Gnd为模块自身供电引脚，引脚间距采用标准2.54mm排针间距，既可以直接焊接排针插在面包板上做原型验证，也可以通过接线端子接入固定设备的内部回路，适配不同的安装使用场景。

从结构设计角度看，整个电路板采用方形圆角设计，四个角位置预留了标准安装孔，安装孔内径适配M2规格的固定螺丝，可直接通过铜柱固定在设备内部的安装平面上，安装孔边缘做了金属化包边处理，避免长期震动下孔位出现板材开裂的问题。板上的功率采样电阻采用大封装功率器件，可承受持续的大电流通过而不会出现过热烧毁的问题，周边的滤波电容按照芯片手册的推荐布局排布在电源引脚与通信引脚附近，尽可能缩短走线长度，减少电源纹波与通信信号串扰对测量精度的影响。板上丝印清晰标注了每个引脚的功能定义与接线方向，避免使用者接反电源引脚导致模块烧毁，核心芯片上方预留了足够的散热空间，即使在满量程电流持续工作的状态下，也能通过板材自身的铜箔完成散热，无需额外加装散热片。

在实际建模过程中，需要重点关注板上元器件的高度差与安装边界：最高的元器件为板载的功率采样电阻，整体高度不超过5mm，其余阻容元件、接口芯片的高度均低于该值，在做设备内部结构布局时，只需预留6mm的垂直安装空间即可满足模块的安装需求，不会与周边的结构件产生干涉。模块的整体长宽尺寸适配常用的小型功能模块安装位，可直接替换同封装的其他电流检测模块，无需修改设备内部的安装孔位与接线空间。布线时需要注意，被测电流的走线要从模块的Vin+到Vin-形成完整回路，不要在板上形成额外的电流分支，避免影响测量精度，通信走线要远离大功率交流走线，减少信号干扰。这类模块的三维建模重点在于还原板上元器件的实际位置与高度，确保在结构装配时不会出现干涉问题，同时准确还原安装孔的位置与尺寸，方便结构设计时直接调用模型完成整机的布局校验，减少打样后的装配调整工作量。
