可3D打印420滚子链与配套链轮组

这套传动组件适配中小载荷的动力传递场景，常见于小型输送线、桌面级传动演示装置、定制化小型代步设备、教学实训台架的传动单元搭建，也可用于非标自动化设备里的短距离同步传动环节，区别于工业级批量冲压的标准链条，这套结构专门针对3D打印工艺做了适配优化，不需要额外的金属销轴加工，打印完成后即可完成组装，大幅降低小批量定制传动件的制作门槛。

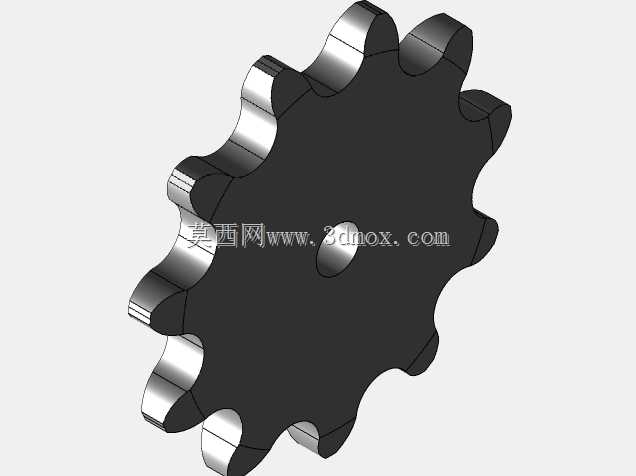

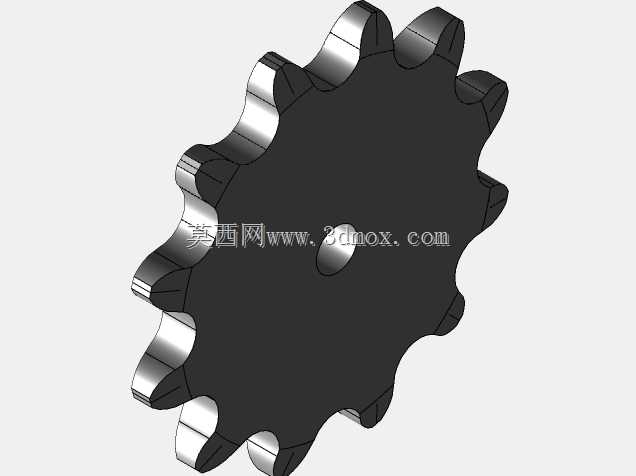

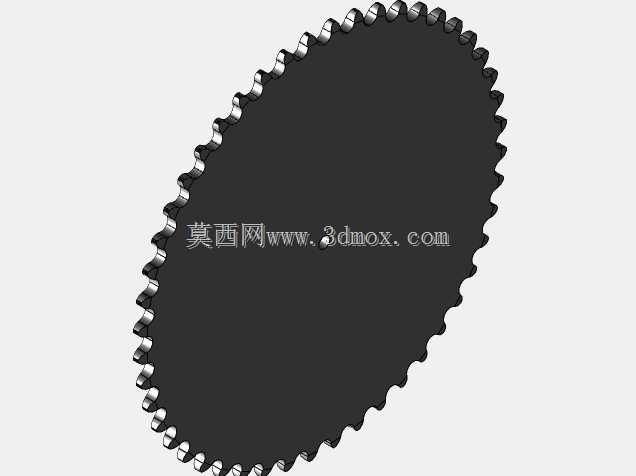

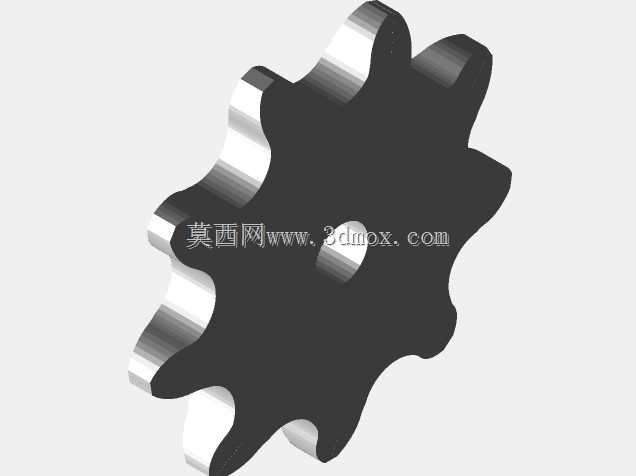

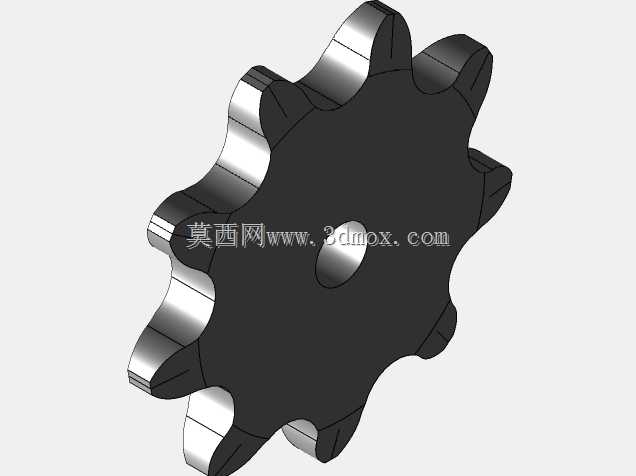

设计阶段首先梳理了420规格滚子链的核心啮合参数，保证链节与链轮齿形的啮合间隙控制在合理范围，避免传动卡滞或侧隙过大的问题。链节部分做了一体化铰接结构设计，相邻链节的铰接位预留了0.2mm的打印间隙，打印完成后不需要额外装销轴，只需要简单掰动即可实现灵活转动，同时铰接位的接触面积做了加大处理，减少3D打印件铰接位的磨损速度，延长组件的使用寿命。配套的链轮覆盖了9齿、11齿、12齿、36齿、48齿多种规格，不同齿数的链轮可以搭配出不同的传动比，满足不同转速、扭矩传递的需求，小齿数链轮适合主动端高速输入场景，大齿数链轮适合从动端减速增扭的布置需求。

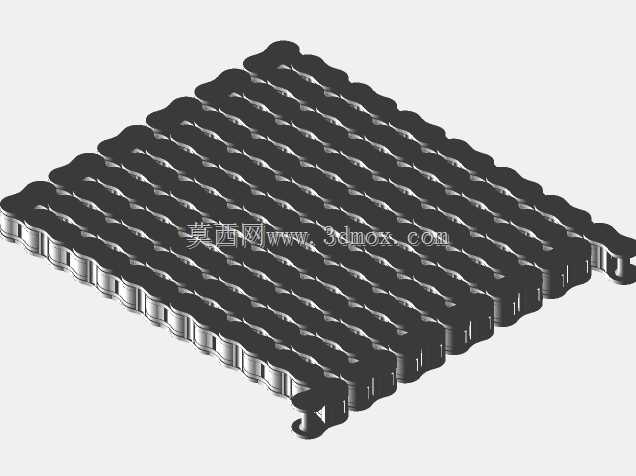

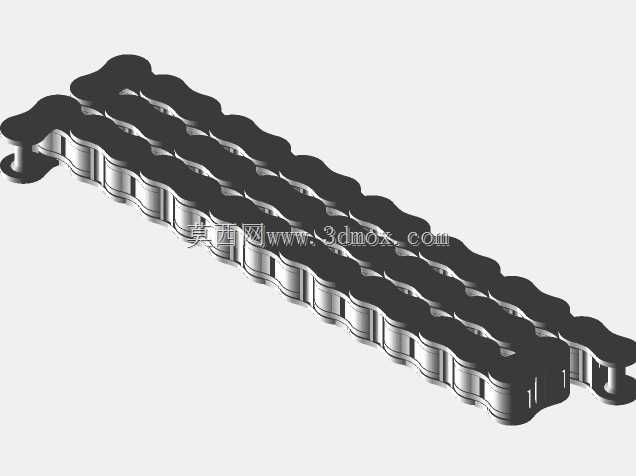

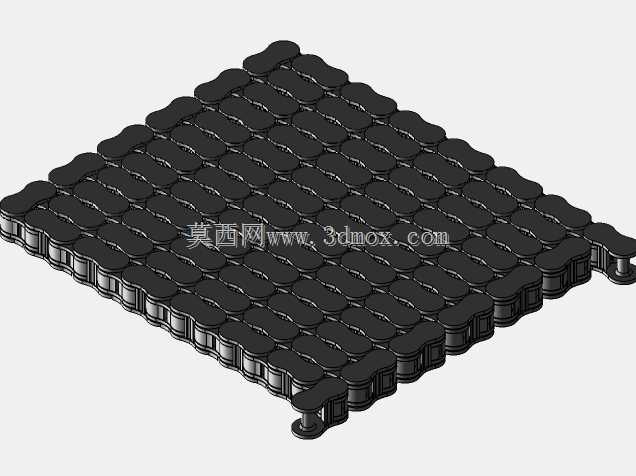

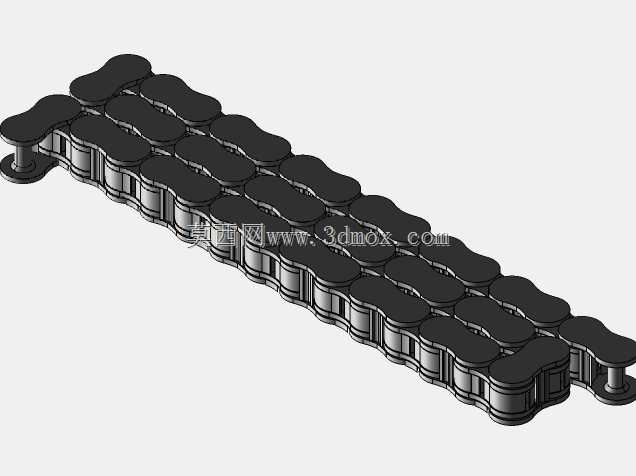

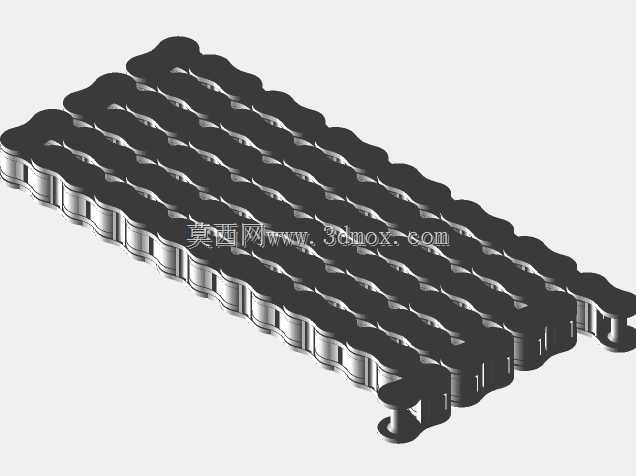

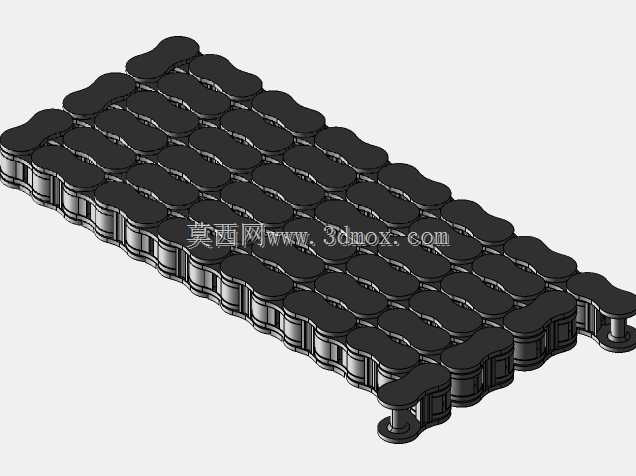

尺寸边界上，单组420滚子链包含不同长度的链段：42节链段总长度为53.3cm，84节链段总长度为106.7cm，168节链段总长度为213.4cm，选型时可以根据两个链轮的中心距选择对应长度的链段，也可以自行截取合适的链节数量调整总长度，适配不同的中心距安装需求。链轮的安装孔位预留了通用的轴径配合尺寸，安装时可以根据实际使用的轴径对孔位做二次修整，也可以直接加装紧定螺钉完成轴向固定，不需要额外设计复杂的轮毂连接结构。

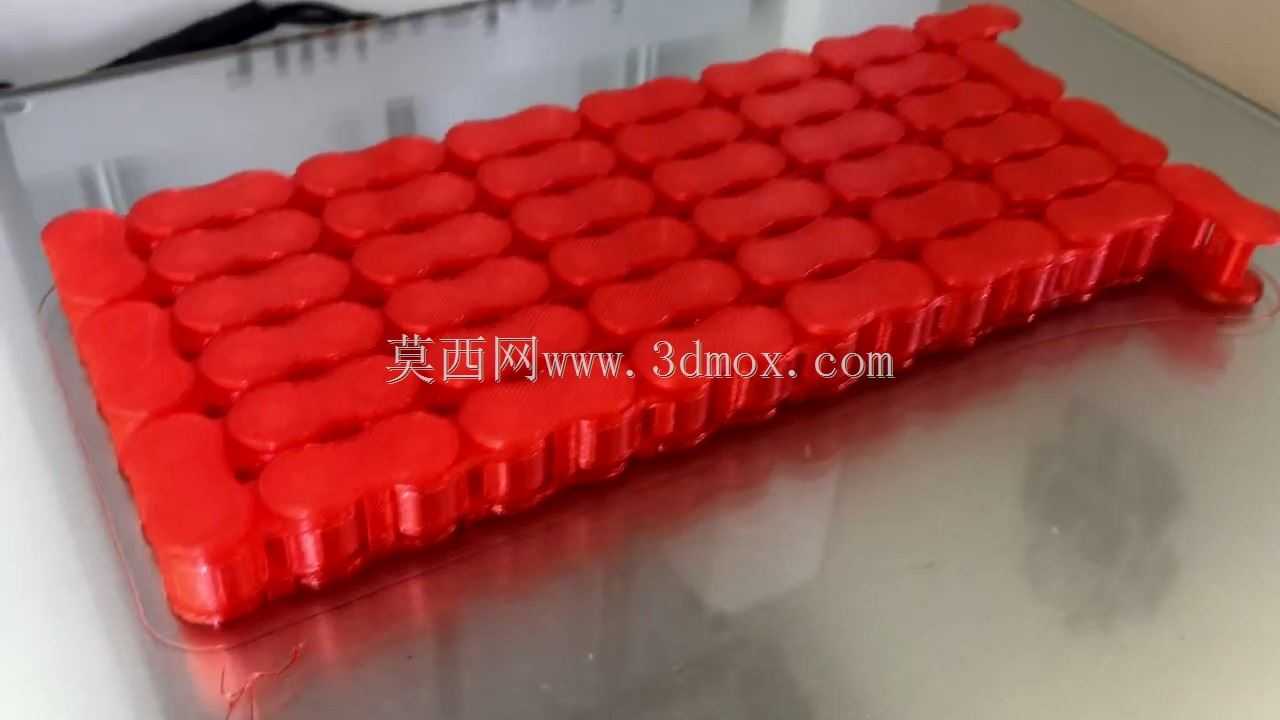

实际使用中，这套组件的打印适配性覆盖主流的FDM3D打印设备，不需要添加支撑即可完成所有零件的打印，链节平铺打印时的层厚建议设置在0.2mm以内，保证铰接位的表面粗糙度满足转动需求，链轮打印时可以根据载荷需求选择填充率，轻载演示场景下20%填充即可满足强度要求，传递稍大载荷时可以将填充率提升至50%以上。传动布置时需要注意两个链轮的共面度调整，避免链节出现侧向偏磨，张紧度调整以链段下压有10-15mm的挠度为宜，过紧会增大转动阻力加快铰接位磨损，过松则容易出现传动跳齿的问题。

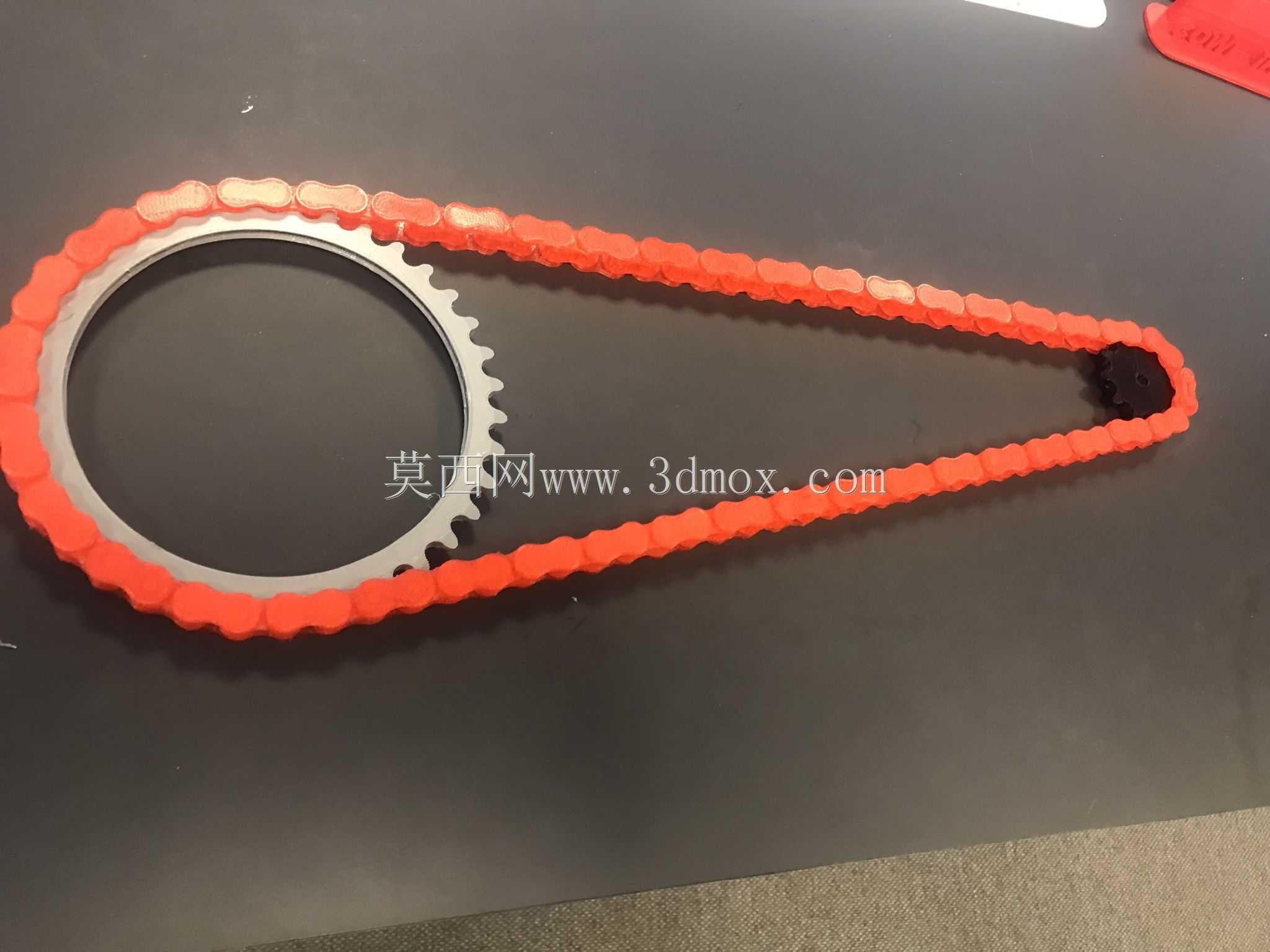

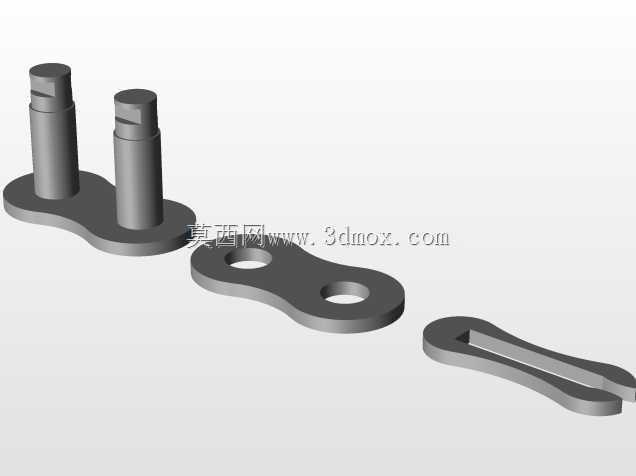

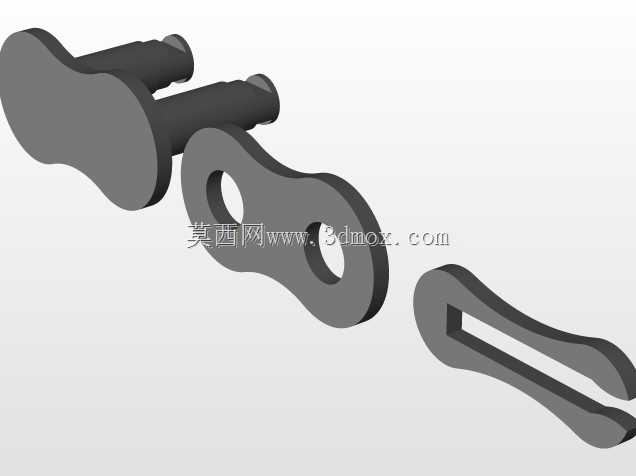

不同于标准工业链条需要专门的工装进行铆接组装，这套打印完成的链节只需要逐节卡入铰接位即可完成整链拼接，拼接时可以在铰接位涂抹少量润滑脂，进一步降低转动阻力减少磨损。链轮的齿形按照标准滚子链的齿廓曲线设计，啮合过程中链节的滚子可以顺畅进入齿槽，不会出现卡链、脱链的问题，多齿数的选型覆盖也能满足大部分小型传动场景的速比需求，不需要额外重新设计链轮齿形，直接选用对应齿数的模型打印即可完成搭建。对于教学场景来说，这套组件可以直观展示链传动的啮合原理、张紧方式、速比匹配逻辑，帮助初学者快速理解链传动的结构特点；对于非标定制场景来说，小批量制作时不需要开模，直接3D打印即可快速得到可用的传动组件，大幅缩短非标设备的研发打样周期，降低打样成本。
