全地形螺旋轮越野行走装置结构设计

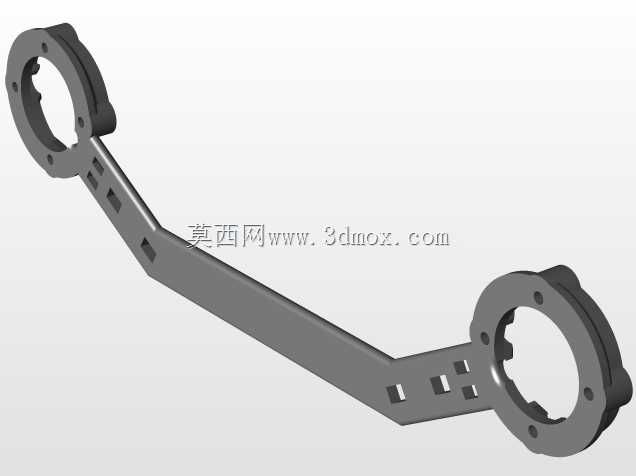

　　这款螺旋轮式全地形行走装置，核心针对低附着系数的松软非铺装路面通行需求开发，区别于传统轮式、履带式载具的接地逻辑，采用对称布置的螺旋鼓轮作为行走执行部件，可在积雪、松散沙地、泥泞滩涂等常规轮式设备极易陷车的场景下实现稳定通行。从结构布局来看，装置采用上下分层的框架式承载设计，上层为一体化成型的电器舱壳体，曲面造型做了棱角过渡处理，既可以降低行进过程中浮雪、沙粒对舱体的冲击堆积，也能为内部电器元件提供足够的安装防护空间，舱体尾部预留的走线槽可直接引出动力与信号线缆，避免线缆外露被行进中的杂物剐蹭破损。下层为双侧平行布置的承载支架，采用镂空式钣金折弯结构，在保证整体结构刚度的前提下尽可能降低自重，支架两端通过嵌入式轴承座与螺旋鼓轮连接，

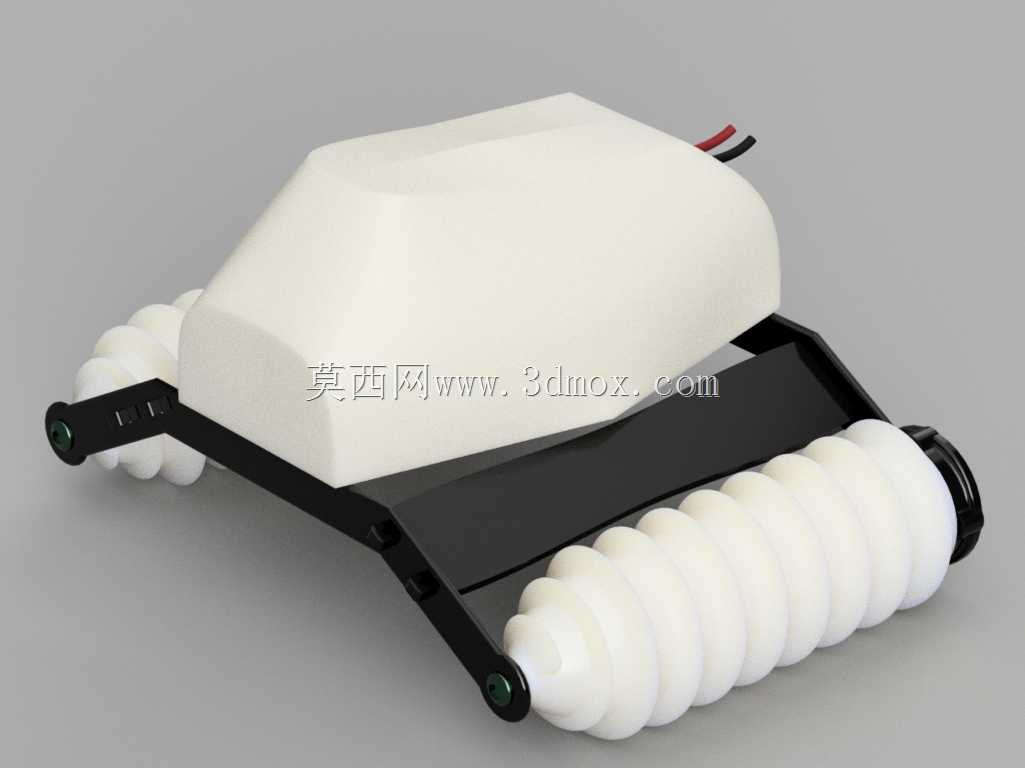

　　轴承选用3x8x3mm规格的深沟球轴承，可承受径向与轴向的复合载荷，匹配鼓轮旋转过程中产生的多向受力，避免长时间运行后出现轴系窜动问题。螺旋鼓轮作为核心行走部件，采用等距螺旋肋的结构设计，鼓轮主体为圆柱基体，外圆周均匀分布凸起的螺旋肋条，双侧鼓轮的螺旋旋向相反，当两侧鼓轮同速反向旋转时，可推动装置沿直线方向行进；调整两侧鼓轮的转速差与旋转方向，即可实现转向、原地回转等动作，无需额外设置转向机构，大幅简化了传动链路的结构复杂度。鼓轮的螺旋肋条做了圆角过渡处理，既可以在松软路面上获得足够的“咬合”推力，也能避免肋条边缘过于锋利切割雪层、沙层导致抓地力失效，在硬质铺装路面上，鼓轮的螺旋肋与地面为点接触状态，行进阻力较大且易产生跳动，

　　这也是该类装置的适用场景边界——仅针对非铺装松软路面做优化，不适合常规公路长距离行驶。动力系统匹配上，双侧鼓轮各搭载一台2200KV规格的外转子无刷电机，搭配60A电流等级的无刷电子调速器，可提供足够的低扭输出，满足雪地、沙地行进时的大推力需求；电源选用2200mAh容量的4S锂聚合物电池，可支持装置在中等负载下持续运行20分钟以上，控制端采用微型开源控制器作为核心处理单元，集成遥控信号接收与电调驱动输出功能，控制器无需额外安装固定支架，可直接嵌入上层舱体的预留卡槽内，减少额外连接件带来的重量冗余。安装边界层面，双侧支架的安装孔位做了通用化设计，可兼容不同尺寸规格的电机与轴承座，上层电器舱的内部空间预留了15%的冗余量，

　　可根据实际使用需求加装传感器、摄像模块等拓展部件，整体装置的重心落在双侧鼓轮轴线的中垂面上，静止状态下不会出现侧倾问题，行进过程中也能降低侧翻风险。从实际应用场景出发，该装置可作为雪地探测、沙地巡检的小型移动载体，替代人工进入人员难以抵达的松软区域完成数据采集、物资投送等任务，也可作为特种行走机构的验证原型，为后续更大尺寸的全地形载具开发提供结构参数与动力匹配的实测依据。建模过程中对所有配合面做了公差匹配设计，轴承座与支架的配合采用过渡配合，电机安装座与鼓轮轴的连接设置了顶丝固定位，可避免大扭矩输出时出现轴与轮的相对滑动，螺旋鼓轮的模型文件做了参数化处理，调整螺旋升角、肋条高度等参数即可快速生成不同接地特性的鼓轮结构，适配不同密度的积雪、沙地路面通行需求。
