手动杠杆式压砖作业设备结构设计

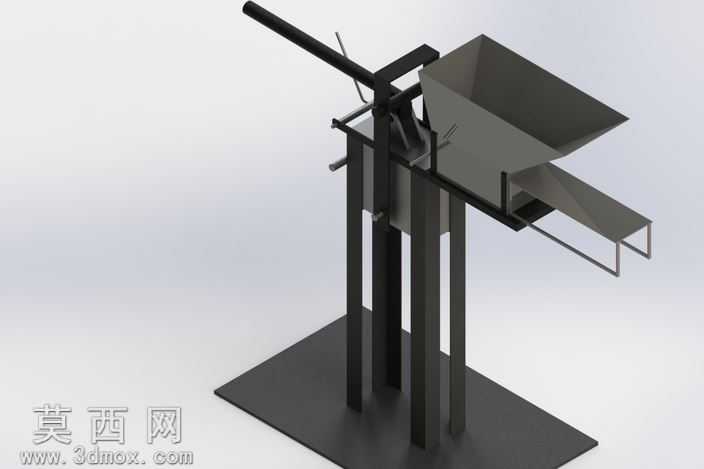

本作品为手动杠杆式压砖设备的三维建模成果，建模阶段采用SolidWorks完成全零件参数化绘制，首先从核心功能逻辑出发拆解设备结构：底部为方形安装底座，采用加厚钢板材质设定，建模时通过拉伸凸台命令生成底座基体，对安装孔位做沉头孔特征处理，保证机架立柱安装的定位精度。四根垂直立柱作为支撑结构，建模时严格控制立柱的平行度公差，通过装配体配合关系锁定立柱与底座的垂直约束，避免后续装配出现结构歪斜。上方的杠杆操作机构是设备的动力输入核心，建模时对杠杆手柄做防滑纹理的外观处理，转轴部位采用间隙配合的装配设定，还原手动按压时的转动自由度，同时对杠杆与压头的连接传动结构做运动仿真校验，确保杠杆下压行程能够匹配砖坯压制的压力需求。料斗部分采用上宽下窄的漏斗式结构设计，建模时通过放样命令生成料斗的倾斜侧壁，对料斗与成型腔的连接位置做圆角过渡处理，避免粉料输送时出现卡料死角，出料滑道采用倾斜角度设计，建模时反复调整滑道倾角，保证成型后的砖坯能够依靠自重顺利滑出。渲染阶段采用哑光金属材质赋予整体机架结构，还原钢制设备的真实质感，对操作手柄部分采用防滑橡胶材质做区分，提升视觉上的操作辨识度，料斗内壁采用光滑金属材质设定，模拟实际生产中粉料不易粘附的表面特性。设计思路围绕小型手动生产场景展开，摒弃复杂的动力结构，依靠杠杆放大原理实现手动施压即可完成砖坯压制作业，整体结构拆装便捷，所有连接部位采用标准紧固件装配，建模时对每一处螺栓、螺母都做了标准件调用，还原真实设备的装配逻辑，成型腔的尺寸按照常规小型砖坯规格设定，可通过更换模腔部件适配不同尺寸的砖坯生产需求，设备整体占地空间小，无需外接动力源，适合小规模零散制砖作业场景使用，建模过程中对所有运动部件做了干涉检查，确保杠杆下压、料斗送料、砖坯出料的全流程动作无结构冲突，材质渲染时区分了不同功能部件的表面质感，让整体模型的结构层次清晰直观，可直接用于结构展示、原理教学以及后续的实物加工参考。
