20吨杂质车间用框架式液压机设计

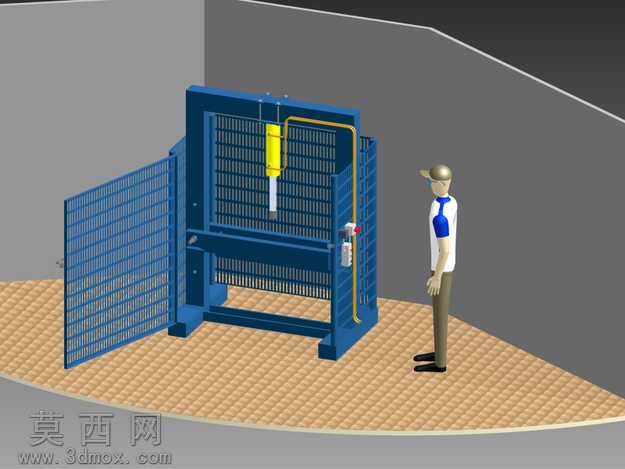

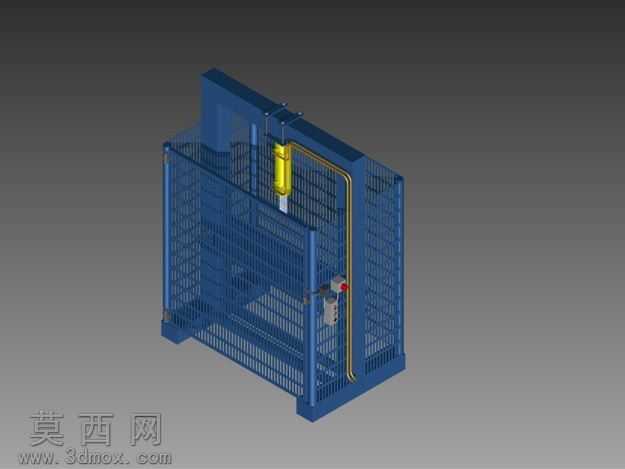

本模型为面向杂质车间作业场景设计的20吨框架式液压机，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现设备的装配逻辑与结构细节。模型构建阶段先完成整体框架的基准搭建，采用立式龙门式框架作为主体承载结构，四根立式导向立柱搭配上下横梁形成稳定的受力主体，框架外围设置全包围式金属防护网，防护网采用网格状镂空结构建模，既还原了实物的安全防护功能，也通过材质参数调整区分金属网与主体框架的质感差异，主体框架赋予深蓝色金属漆材质，表面添加轻微的磨砂质感与环境反射效果，还原工业设备漆面的真实视觉表现。核心执行部件为立式安装的液压油缸，油缸主体采用亮黄色金属材质，搭配金属光泽的活塞杆与液压管路，管路沿框架立柱侧面排布，建模时还原了管路的弯折走向与管接头的连接细节，油缸旁侧集成安装了液压控制阀组与电气控制盒，控制盒表面还原了按钮、指示灯与接线端口的细节，分别赋予哑光塑料与金属按钮材质，提升模型的真实感。设备操作侧设置有可开合的防护门结构，底部设置安装底座与接料区域，建模时对各部件的装配间隙、连接紧固件都进行了细节还原，未省略关键的结构特征。渲染阶段采用工业产品常用的灰色渐变背景，搭配柔和的顶光与侧光组合，突出设备的结构轮廓与材质层次，阴影参数调整为软阴影效果，避免生硬阴影遮挡结构细节。设计思路上围绕杂质车间的作业需求，优先保证框架结构的刚性与防护安全性，20吨的额定压力适配车间内杂质压块、工件压装等常规作业需求，整体结构紧凑，外围防护网可避免作业过程中杂物飞溅、人员误触的风险，液压管路的排布贴近立柱布置，减少车间作业时的磕碰损坏概率，控制部件布置在设备侧方便于操作人员操作的位置，符合人机工程学设计要求，各部件的建模均考虑了实际加工与装配的可行性，结构尺寸符合通用液压机的设计标准，可作为同类设备设计参考、作业场景搭建的三维素材使用。
