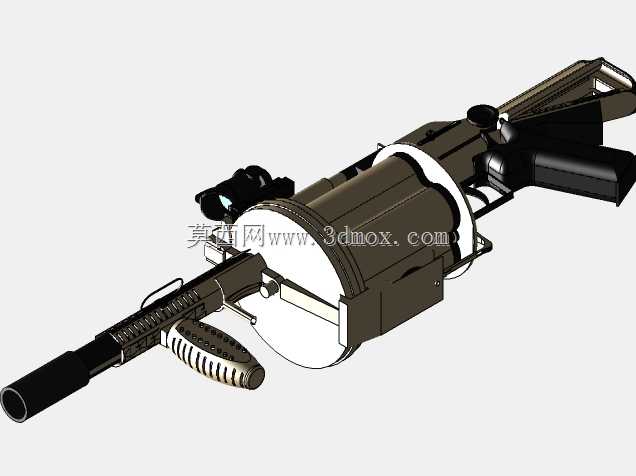

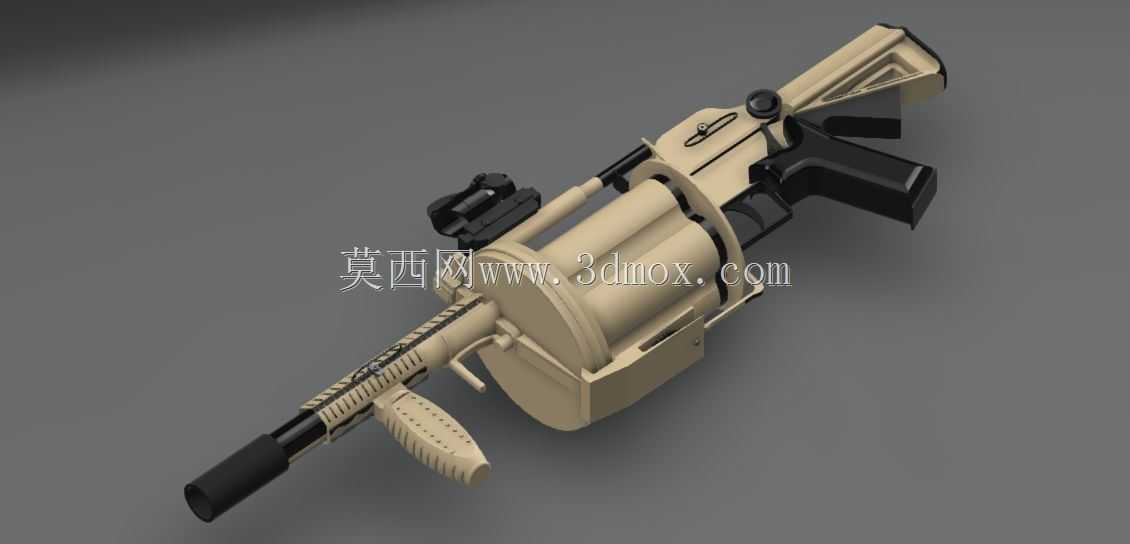

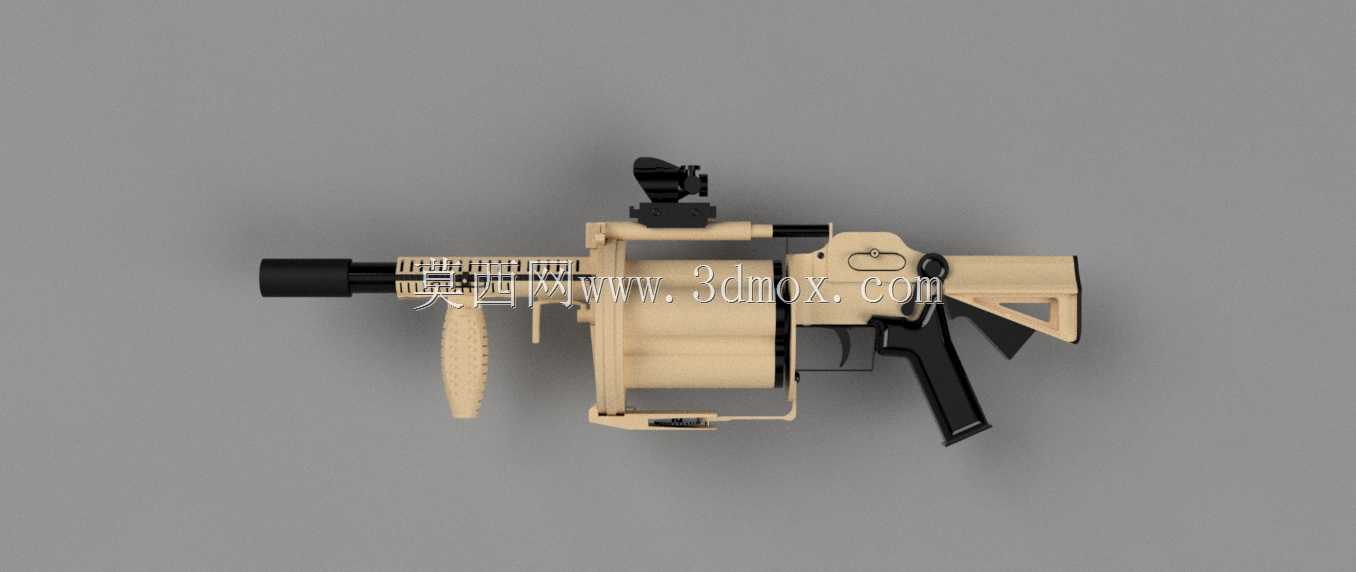

ICS Airsoft GLM-6转轮榴弹发射器结构设计

这款转轮式榴弹发射器的三维结构设计，首先围绕战术场景下的快速供弹需求展开，核心采用六发转轮弹巢布局，区别于传统单发下挂榴弹发射器的装填逻辑，在近距离火力支援、区域压制的应用场景中，可实现连续六次击发无需逐发装填，大幅提升火力持续性。设计过程中优先处理了弹巢与发射管的同轴定位问题，在转轮转动到击发位时，通过棘轮定位结构保证弹膛与发射管轴线完全重合，避免击发时出现漏气、弹丸偏移的问题，定位槽的公差控制在0.02mm范围内，兼顾转动顺滑度与定位精度。整体结构采用模块化拆分思路，将握把组件、枪托组件、弹巢组件、发射管组件、瞄准组件分别独立设计，各组件通过销钉与快拆卡扣连接，无需专用工具即可完成野战拆解维护，其中折叠枪托的铰接位置设置了两级锁止结构，展开时可承受发射后坐力带来的冲击，折叠后整体长度缩短32%，方便在载具、室内狭窄空间携带使用。外形尺寸方面，全枪展开长度控制在680mm左右，折叠后长度为462mm，弹巢直径128mm，发射管内径适配40mm标准训练榴弹，握把采用符合人体工程学的倾斜15度设计，握持时手腕自然舒展，可有效抵消部分后坐力带来的手腕扭矩。前护木位置集成了皮卡汀尼导轨安装位，可根据使用需求加装前握把、战术灯、激光指示器等附件，顶部的机械瞄具采用可调式表尺，可对应不同射程的弹道高进行调节，照门与准星的连线与发射管轴线平行度误差控制在0.01mm以内，保证基础瞄准精度。设计时还重点考虑了各运动部件的行程边界，扳机的扣发行程为12mm，击锤的转动角度为42度，转轮每次转动的分度角为60度，所有运动部件在全行程内均无结构干涉，扳机力设置在25N-30N区间，既避免误触发，也保证击发时的手感反馈清晰。弹巢的退壳结构采用按压式退壳挺，按压弹巢侧面的退壳按钮即可带动退壳挺将弹膛内的弹壳顶出，退壳挺的行程为28mm，可保证不同长度的训练弹壳都能顺利退出，不会出现卡壳问题。整体外壳主体采用轻量化工程塑料材质的结构设计，核心受力部件如击发机构、转轮转轴、枪托锁扣采用金属材质，在保证结构强度的前提下控制整体重量，全枪不含弹药的重量控制在2.3kg左右，长时间持握不会产生过度的负重疲劳。
