台架式压力精度检测气枪筒结构

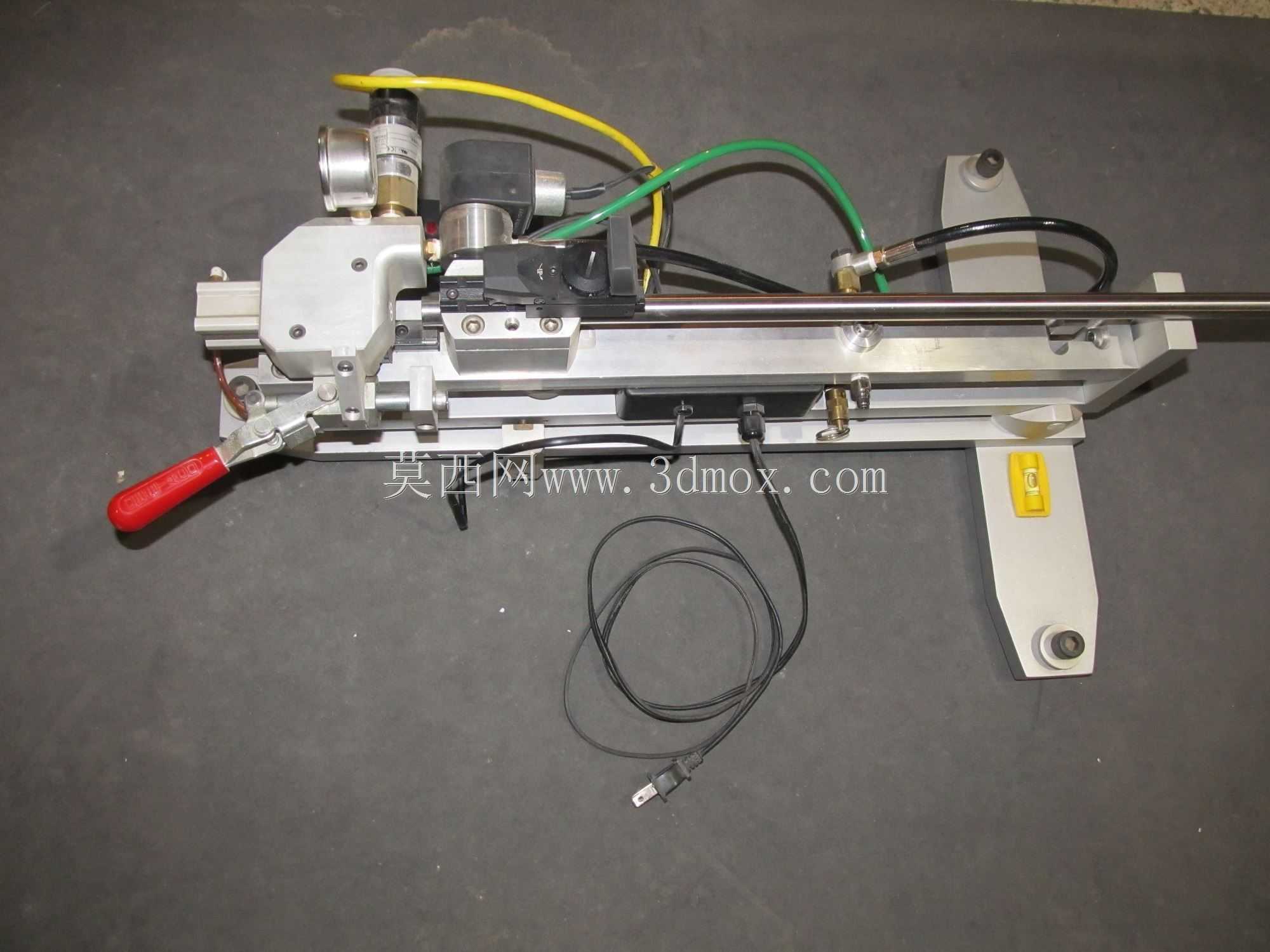

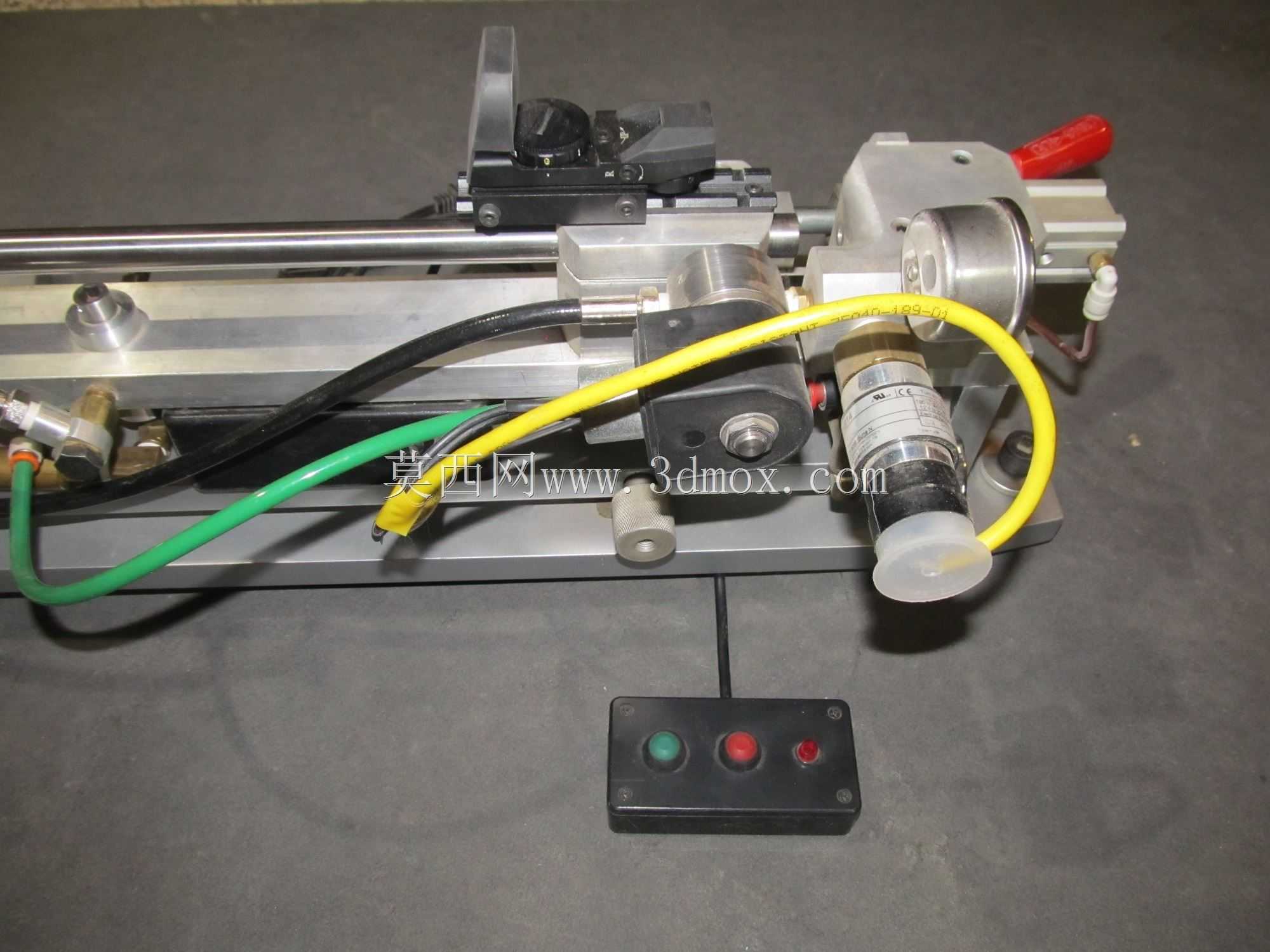

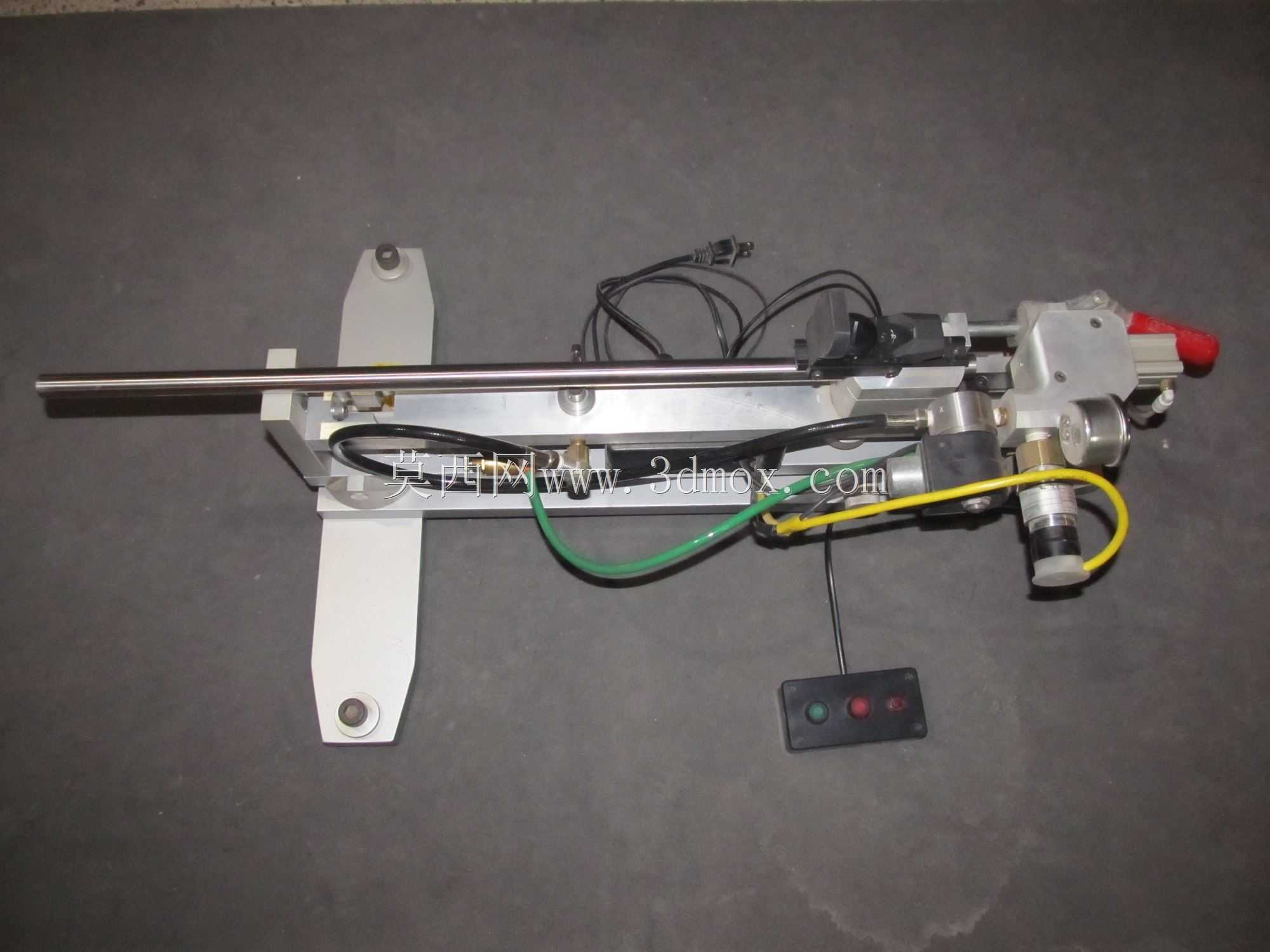

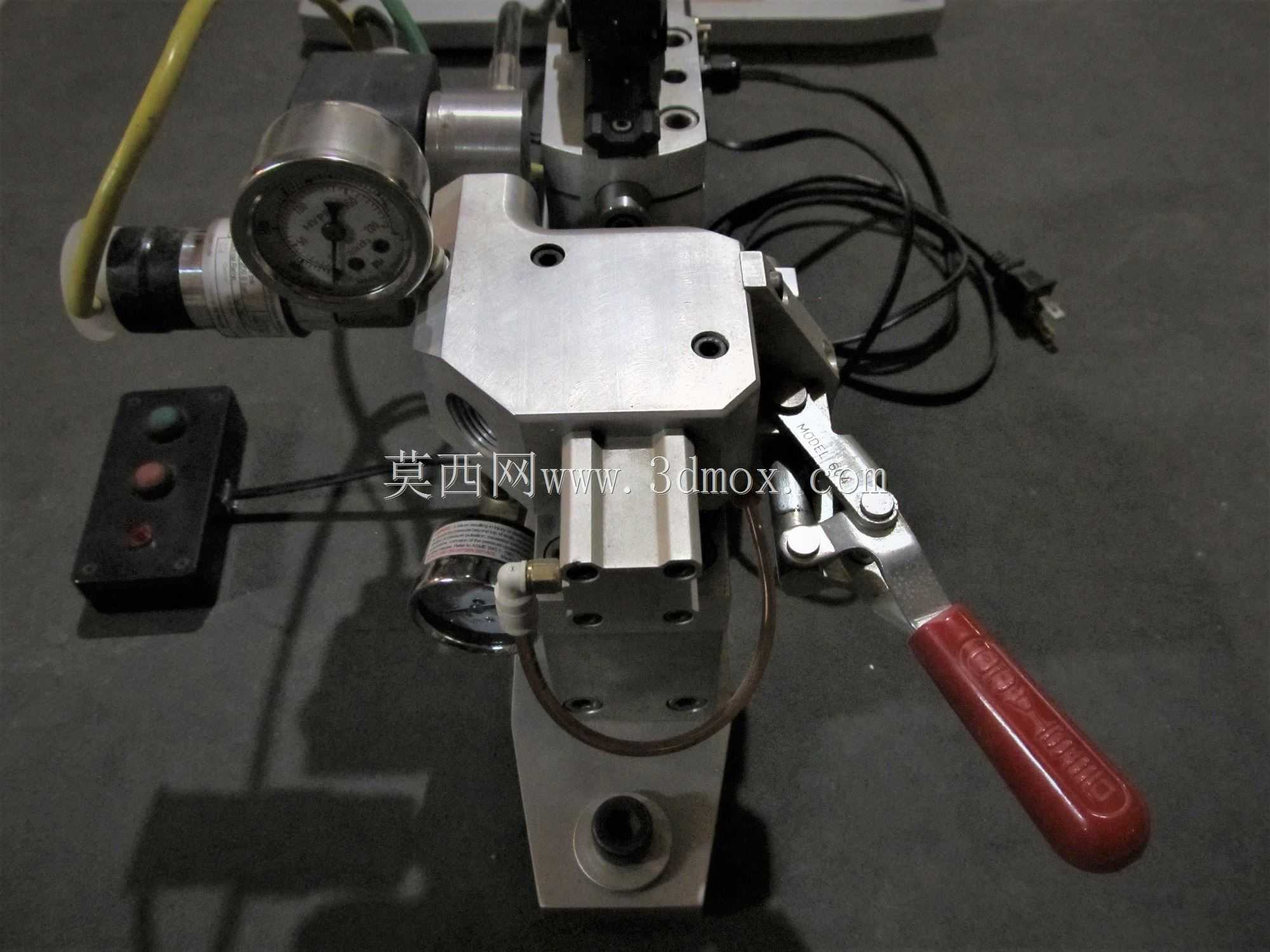

这套气枪筒结构主要面向流体压力标定类台架试验场景，常见于气动元器件出厂校验、小型承压部件密封性抽检、低压流体喷射精度验证这类实验室或产线终检工位，替代人工持握喷枪的操作方式，消除人手抖动带来的喷射位置偏移、压力施加不稳定问题，保障重复试验的工况一致性。从结构布局来看，整套装置采用卧式长轴排布，核心枪管为光滑金属圆管，沿水平方向贯穿安装支架，支架采用双侧立式支脚加底部安装板的结构，支脚底部预留通孔安装位，可直接通过螺栓固定在标准试验台的T型槽面上，安装时需保证枪管轴线与试验工位的待检测面保持垂直，水平方向安装公差控制在±0.2mm以内，避免喷射气流偏斜影响检测结果。气路控制部分集成在枪管尾端，搭配电动调节阀与手动调压开关组合的控制逻辑，电动阀负责接收电控信号实现气路的通断与预设压力值的快速切换，手动调压开关可在试验前进行压力零点校准与小范围压力微调，气路接口采用标准快插接头设计，可直接对接车间现有压缩空气管路，外接的黄绿双色气管分别对应高压进气与泄压排气通路，走线沿枪管侧面的固定卡扣排布，避免管路晃动干涉枪管的水平度。末端的控制盒通过引线延伸至台架外侧操作位，设置启停按钮与状态指示灯，操作人员无需靠近高压喷射区域即可完成试验操作，提升高压试验场景的操作安全性。设计过程中优先考虑了试验工况的重复定位精度，枪管与安装支架之间采用可调式锁紧结构，可根据不同待测试件的安装高度，上下微调枪管的水平高度，调整行程覆盖0-150mm范围，适配不同尺寸规格的待检测工装。整套结构的安装边界控制在长800mm、宽150mm、高200mm范围内，不会占用过多台架操作空间，支架底部的安装孔位采用长圆孔设计，允许安装时沿枪管轴向进行±20mm的位置微调，降低台架预装的对位难度。气路部分的密封结构采用硬质合金密封件，可承受0-1.2MPa范围内的连续压力调节，长期重复试验不会出现密封件磨损漏气的问题，枪管内壁做抛光处理，降低气流沿程阻力，保证出口端的气流压力稳定，压力波动值控制在±0.01MPa以内，满足高精度压力试验的工况要求。
