双杆式机械发射执行机构结构设计

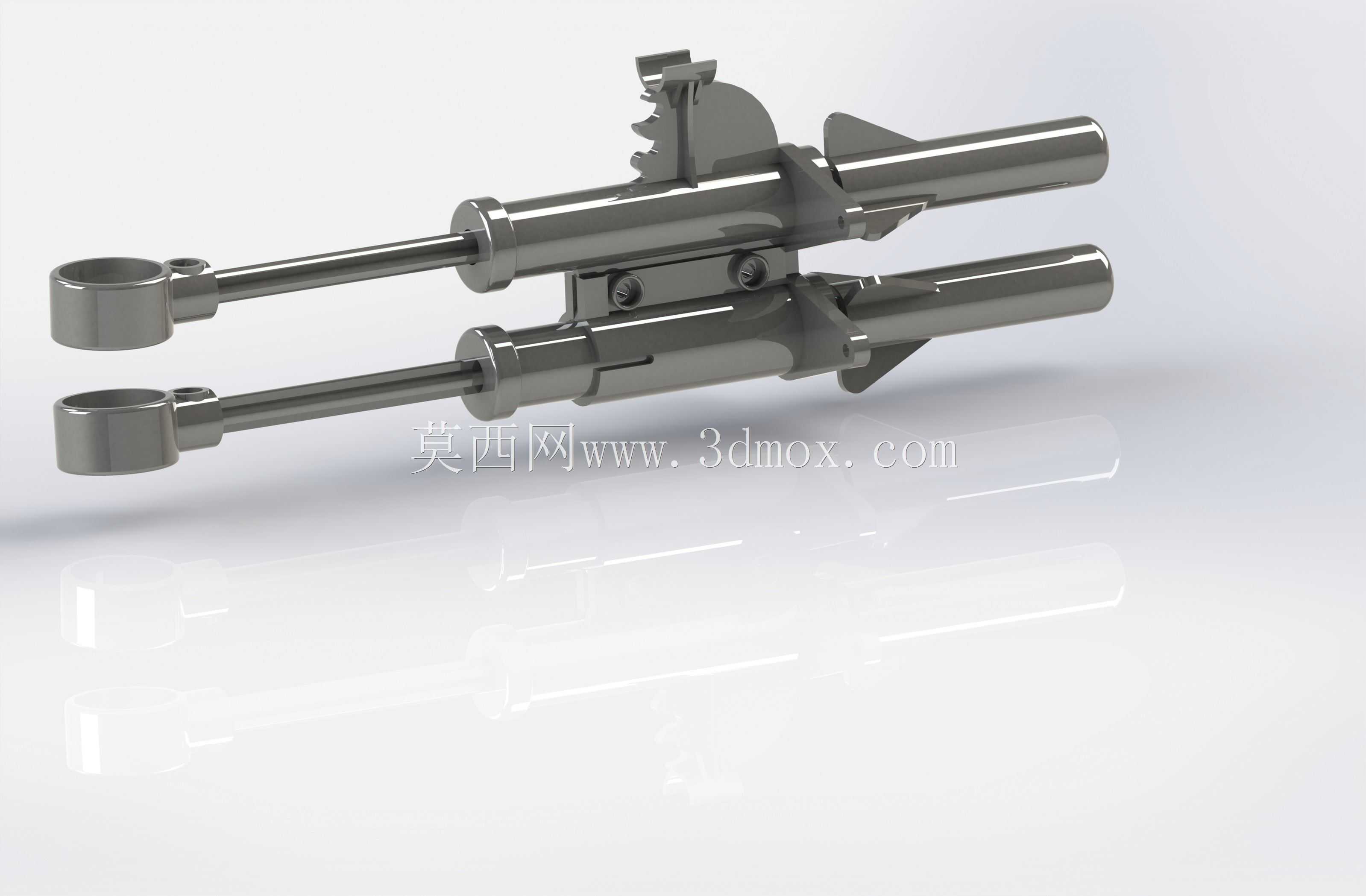

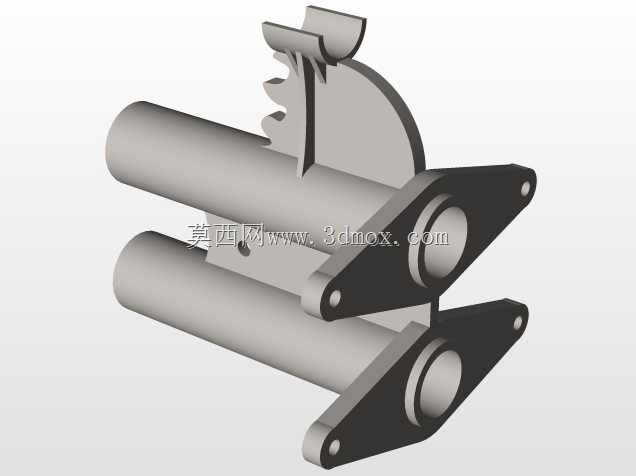

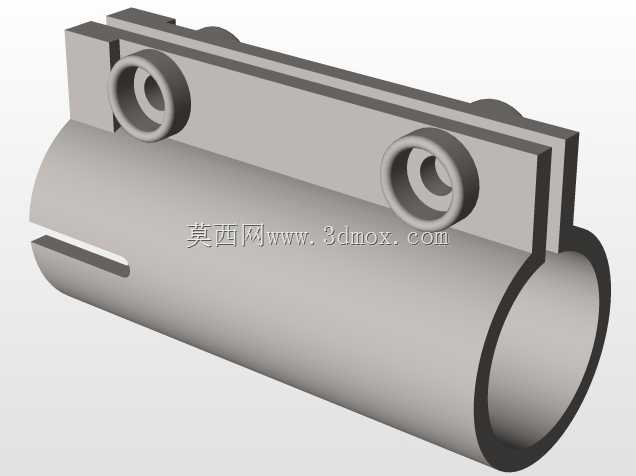

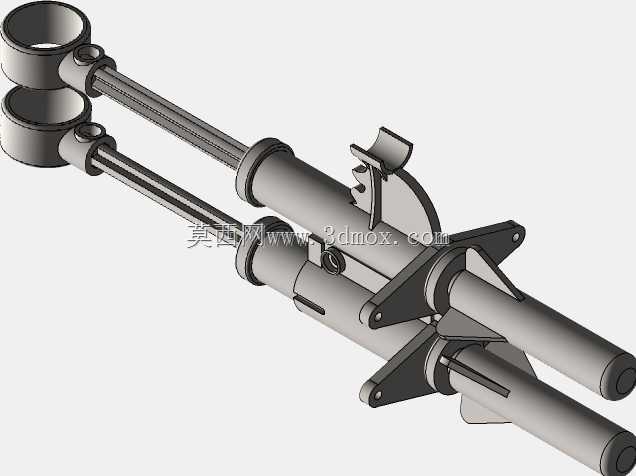

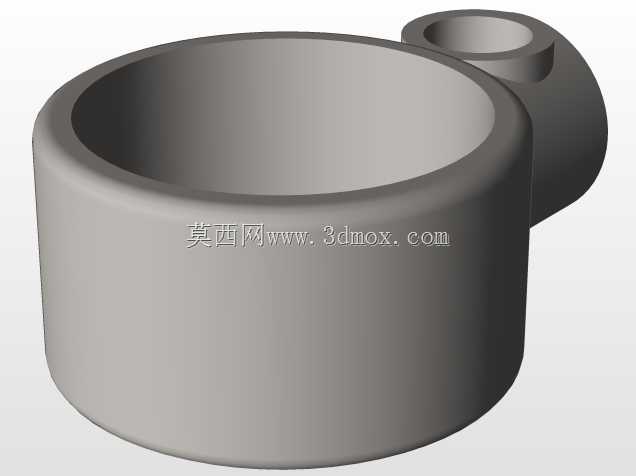

该双杆式发射执行机构主要适配中小型发射类装备的动力输出端，可在机载、车载、舰载多类搭载平台上完成对应载荷的推送发射作业，核心作用是在发射指令触发后，通过双杆同步伸缩动作将待发射载荷平稳推送至发射位，同时配合后端击发结构完成发射动作的动力传递，避免单杆推送过程中出现的载荷偏斜、卡滞问题。从结构设计逻辑来看，整体采用对称式双缸平行布局，两根平行布置的导向杆通过中部一体式连接座实现刚性固定，连接座上预留的两组螺栓安装孔可直接与搭载平台的安装基座对接，安装时需保证两根导向杆的轴线与发射方向的平行度公差控制在0.1mm/m以内，避免伸缩过程中出现杆体别劲、磨损加剧的问题。杆体前端的环形连接头可直接与载荷推送架铰接，铰接处预留的间隙可补偿发射瞬间的微小振动偏移，降低结构受冲击后的应力集中风险。中部的闭锁结构在非发射状态下可实现杆体位置锁止，避免搭载平台行进过程中杆体出现意外窜动，触发发射流程时闭锁结构可在毫秒级时间内完成解锁，配合杆体的快速伸缩完成推送动作。尾部的导向定位结构可与平台后端的导向槽配合，保证杆体伸缩全程的运动轨迹精度，不会出现径向偏移。外形尺寸方面，整体收拢状态下的轴向长度适配多数中小型发射平台的安装舱位边界，径向最大尺寸可满足舱内安装的空间要求，伸出行程可根据不同载荷的推送距离需求做对应调整，安装时仅需通过中部连接座的四个固定点完成锁紧，无需额外加装复杂的辅助支撑结构。结构设计过程中充分考虑了发射瞬间的冲击载荷传递路径，所有受力部位均做了圆角过渡处理，避免直角结构带来的应力集中问题，杆体表面的粗糙度要求控制在Ra1.6以内，降低伸缩过程中的摩擦阻力，同时表面做硬化处理，提升反复伸缩作业下的耐磨性能。闭锁结构的触发部件采用模块化设计，后期维护时可单独拆解更换，无需拆解整个执行机构，降低现场运维的工作量。双杆同步动作的设计可保证推送过程中载荷受力均匀，不会出现单侧受力导致的载荷姿态偏转，有效提升发射初始阶段的姿态稳定性，为后续载荷的飞行轨迹精度提供基础保障。
