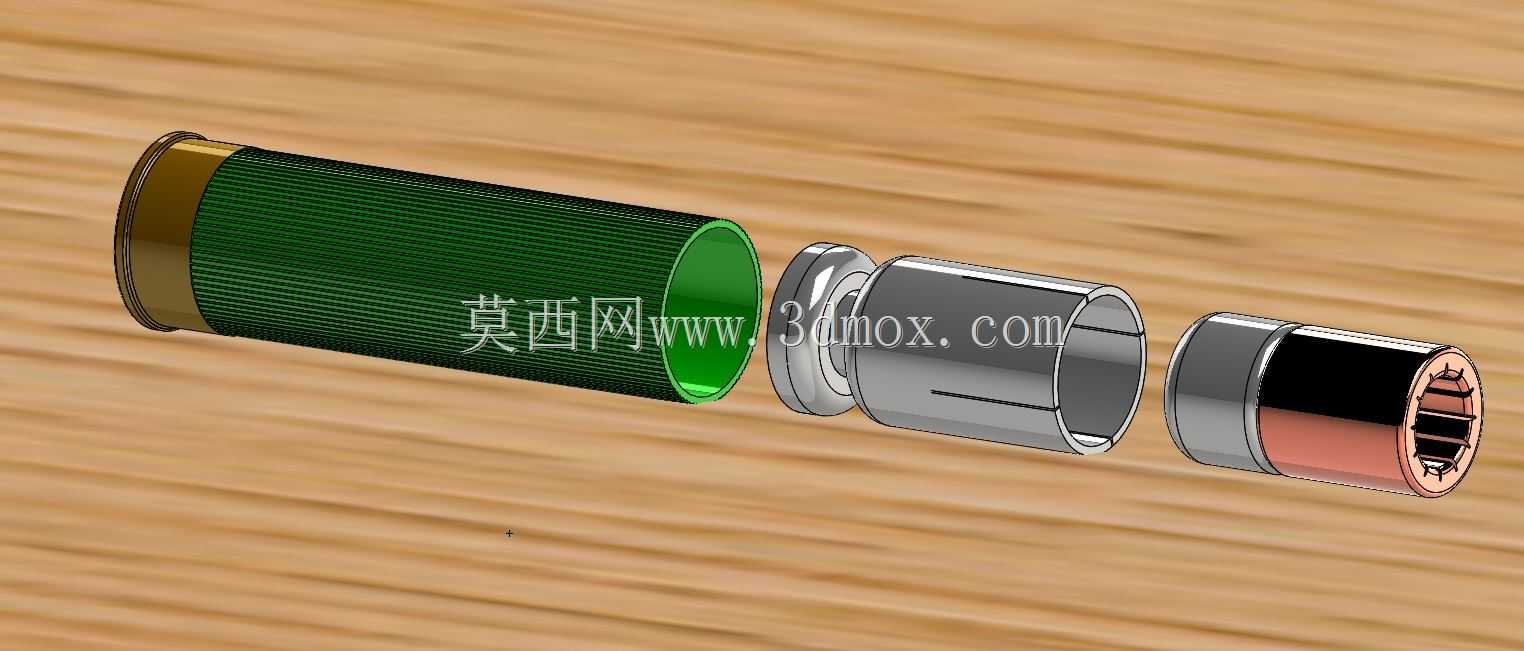

爆炸视图展示的铜质弹头组件结构设计

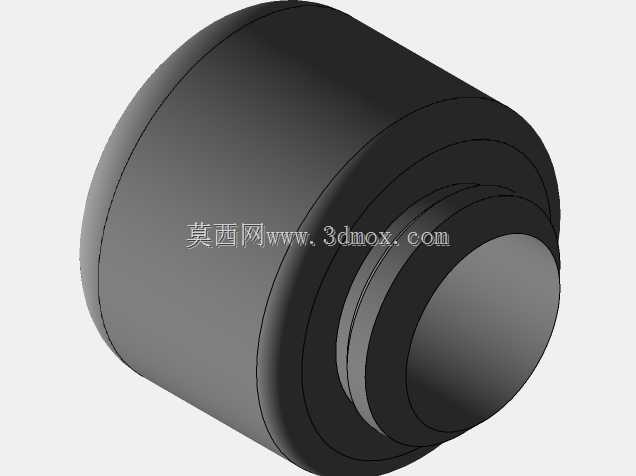

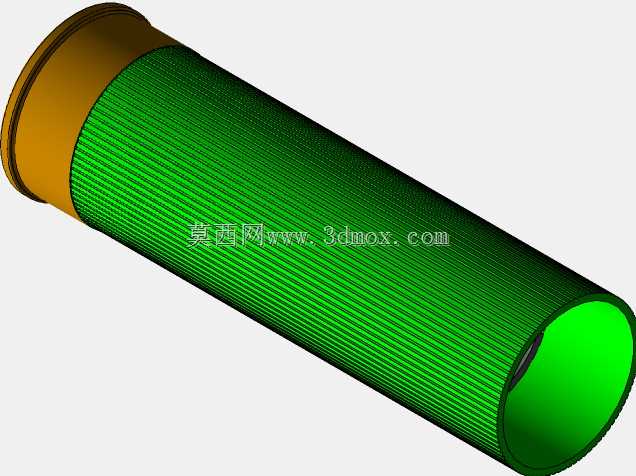

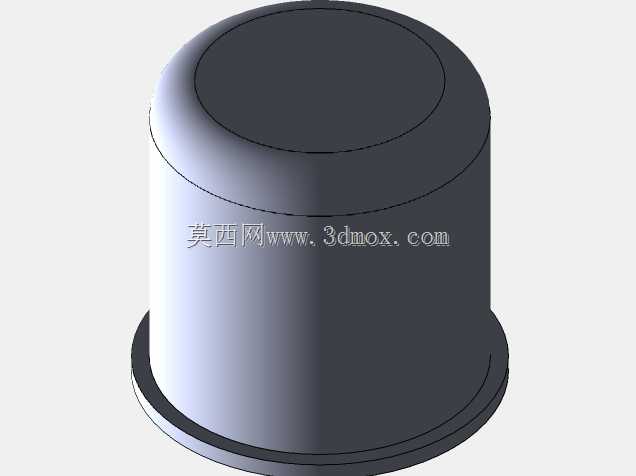

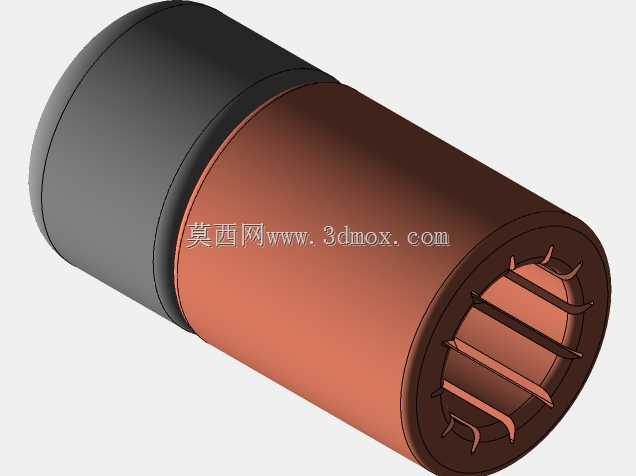

这套弹头组件的三维结构，核心服务于轻武器弹药的结构验证、弹道仿真前置建模环节，在轻武器研发、弹药性能测试、战术装备教具开发场景中都有实际应用价值。从拆分的爆炸视图可以清晰看到，整个组件分为弹壳、连接衬套、弹头主体三个核心装配段，各段的配合公差直接决定了弹药击发后的闭气性能、弹头出膛初始姿态稳定性。设计过程中，弹壳外壁的滚花结构并非装饰性设计，而是为了提升供弹过程中与弹匣抱弹口、枪膛坡膛的摩擦力，避免供弹过程中出现滑弹、卡滞问题，滚花的齿距、齿深都需要匹配对应枪械的供弹机构行程参数，过深会增大抽壳阻力，过浅则无法提供足够的定位摩擦力。弹壳内部的空腔尺寸是设计核心边界，需要匹配发射药的装填密度，同时弹壳口部的收口尺寸要和中间连接衬套的外径形成过盈配合，过盈量控制在0.02-0.05mm区间，既保证日常存储运输过程中弹头不会脱落移位，又能在击发时让弹头顺利脱离弹壳获得初始动能。中间的连接衬套采用阶梯轴式结构，一端嵌入弹壳口部，另一端和铜质弹头主体的尾部凹槽卡接，衬套上的纵向开槽是为了在弹头嵌入膛线时提供微小的形变余量，避免硬接触导致的膛线磨损或者弹头被甲破裂。弹头主体的铜质外壳采用弧形头部设计，弧形曲率匹配空气动力学减阻要求，尾部的船尾型结构可以降低飞行过程中的底部涡流阻力，内部的填充腔结构可以根据不同用途调整配重，比如训练用弹可以填充低密度材料降低全弹重量，实弹则可以匹配铅芯或者钢芯结构调整侵彻性能。整个组件的装配同轴度要求控制在0.01mm以内，任何径向的尺寸偏差都会导致弹头出膛后出现章动，直接影响射击精度。建模过程中各零件的配合面都做了公差补偿设计，比如弹壳内膛的锥度、衬套的定位台阶高度、弹头尾部的卡接深度，都需要和对应枪械的膛线导程、坡膛角度参数匹配，才能保证供弹、上膛、击发、抽壳全流程的动作可靠性。这类结构模型也常被用于战术教学教具的开发，拆分式的结构可以直观展示弹药各部分的功能逻辑，帮助受训人员快速理解弹药工作原理，避免实弹拆解带来的安全风险。在民用射击运动的弹药改装场景中，这类参数化模型也可以为复装弹的尺寸调整提供参考，通过调整各段的配合尺寸匹配不同枪械的膛压特性，提升射击运动中的弹药适配性。
