木质拼装固定翼航模飞机结构设计

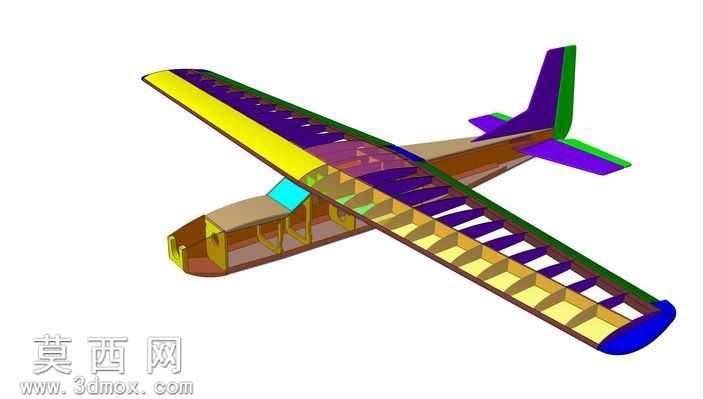

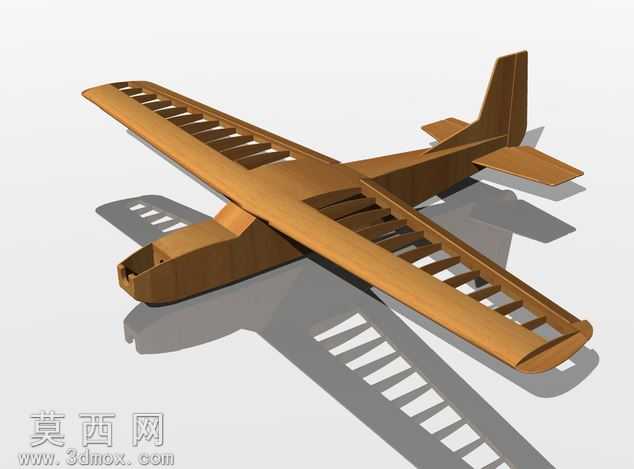

本作品为木质拼装固定翼航模的三维结构设计，建模过程中以轻木拼装航模的实际加工逻辑为核心，首先梳理固定翼航模的整体气动布局，确定上单翼、常规尾翼的基础构型，在三维建模环境中先绘制机身、机翼、尾翼的中心基准面，以基准面为依托搭建各部件的骨架轮廓。建模时针对木质板材激光切割的加工特性，将所有结构件设计为等厚度的片状拼接结构，机翼部分采用多道平行翼肋搭配前后缘条的骨架形式，每一段翼肋都严格对应翼型曲线的截面坐标，保证拼装完成后机翼的气动外形符合设计要求，翼肋上预留的镂空槽位既可以减轻整机重量，也能够为后续蒙皮粘贴提供均匀的支撑点，同时在翼肋与主梁的拼接位置设计了对应的卡槽结构，无需额外粘接定位即可完成快速组装。机身部分采用半硬壳式的片状拼接结构，从机头到机尾的各段隔框都按照机身截面的渐变曲线设计，隔框之间通过纵向的桁条卡槽完成定位，机头位置预留了动力设备的安装空间，尾翼部分的垂直安定面、水平安定面同样采用与机翼一致的肋条加边缘条的骨架结构，各部件之间的拼接接口都设计了对应的插榫与卡位，能够保证拼装完成后整体结构的刚度与角度精度。材质渲染阶段，为还原轻木航模的真实质感，给所有结构件赋予了哑光浅木色材质，调整材质的纹理方向与板材切割方向保持一致，适当添加轻微的材质粗糙度模拟木质材料的表面质感，渲染时采用柔和的漫反射光照，清晰展现各部件的拼接结构与卡槽细节，避免过强的反光遮挡结构设计的细节。整个设计全程围绕DIY拼装的使用需求展开，所有零件都适配常规激光切割加工的工艺要求，没有复杂的曲面异形结构，既能够保证航模的结构强度满足飞行需求，也能降低爱好者的拼装与加工难度，各部件的拼接公差经过反复调整，确保实际加工后能够顺利组装，不会出现卡位过松或过紧的问题，整体结构在保证气动外形准确的前提下最大化减轻了自重，为后续的动力配置与飞行调试预留了充足的重量空间。
