桌装式可折叠液晶显示器支撑臂设计

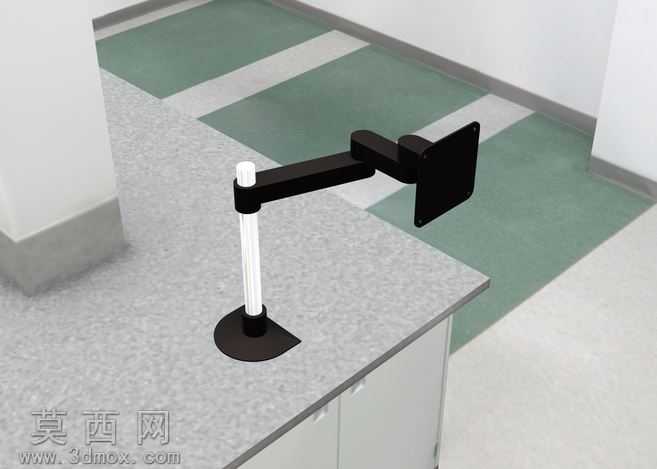

本作品为桌面安装式液晶显示器折叠支撑臂三维模型，建模阶段采用Autodesk Inventor完成全参数化零件构建与装配约束，首先拆分整体结构为桌面固定底座、垂直升降立杆、水平延伸悬臂、屏幕挂载背板四大核心模块，每个零件均按照实际五金冲压、注塑加工的工艺尺寸绘制草图，通过拉伸、旋转、扫掠等基础特征完成实体建模，对转轴连接处的阻尼结构、螺丝孔位、走线槽等细节做了精细化还原，确保各活动部件的运动干涉检查全部通过，可完整模拟支架的升降、旋转、折叠调节动作。渲染阶段采用写实办公场景搭建，将支架模型装配于浅灰色石英石纹理的办公桌面边缘，地面搭配办公空间常见的浅灰与墨绿拼接地胶材质，墙面做纯白哑光处理，模拟真实室内漫反射光照环境；材质分配上，底座、悬臂、屏幕背板采用哑光黑色喷塑金属材质，添加细微的颗粒质感还原五金件表面处理效果，垂直立杆采用亮面白色硬质塑料材质，转轴处的阻尼旋钮做半哑光黑色橡胶质感区分，底座底部添加黑色防滑硅胶垫的材质细节，整体光影柔和，清晰展现支架的安装形态与结构比例。结构设计上，底座采用扇形贴桌固定结构，预留螺丝安装孔位可牢固锁定于桌面边缘，垂直立杆与底座之间设置旋转轴，可实现360度水平方向旋转调节；立杆与水平悬臂之间设置升降锁紧结构，支持12英寸行程的高度调节，可适配不同坐姿的视线高度需求；水平悬臂采用两段式折叠铰接结构，总伸展长度可达14英寸，折叠后可大幅缩减占用空间，悬臂末端的屏幕背板符合标准VESA挂孔规格，可适配主流尺寸的液晶显示器，同时预留走线空间可将显示器线材隐藏于臂身内部，保持桌面整洁。设计思路围绕办公场景的人体工学需求展开，兼顾支撑稳定性与调节灵活性，整体结构简洁耐用，可有效释放桌面空间，帮助用户调整舒适的屏幕观看角度，缓解长时间办公的颈部疲劳，模型完整还原了产品的装配关系与外观细节，可用于产品展示、结构验证以及相关配件的二次开发参考。
