GRC喷涂作业专用喷枪结构设计

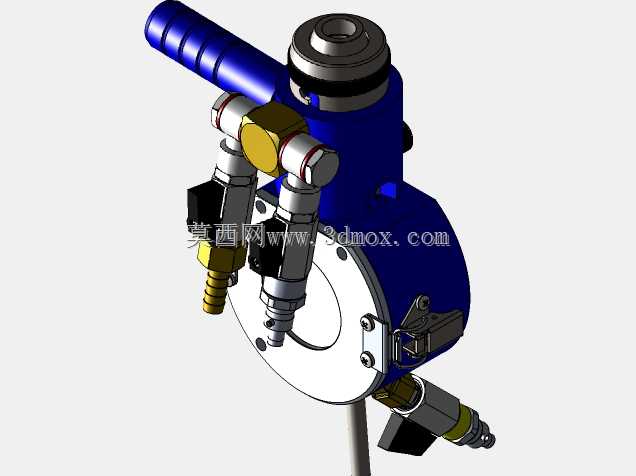

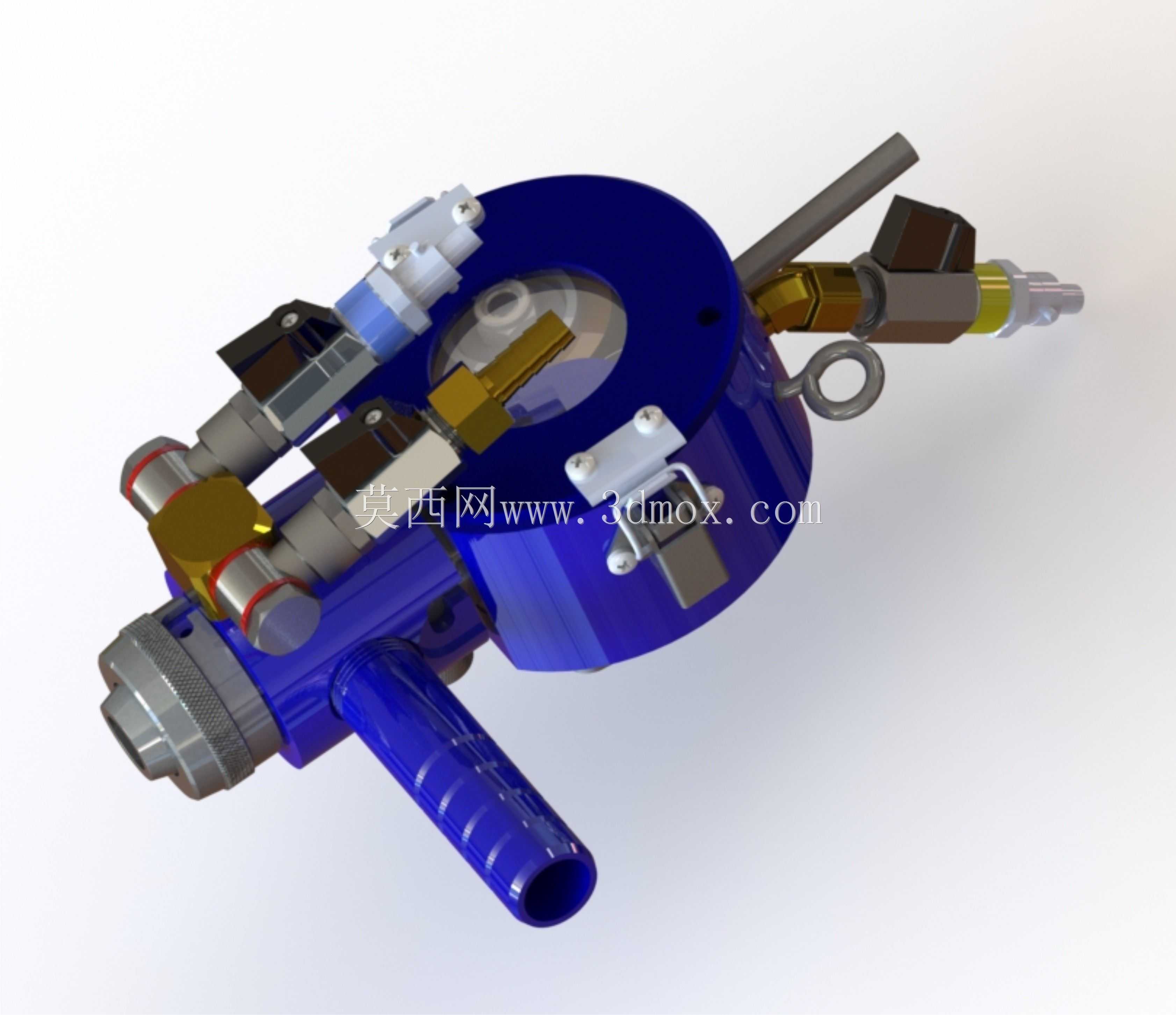

这款GRC喷枪主要面向玻璃纤维增强混凝土构件的现场喷涂施工场景，在GRC幕墙板、景观构件、欧式装饰构件的生产作业中，承担水泥砂浆与短切玻璃纤维的同步混合喷射功能，替代传统手工抹灰铺网的作业方式，能大幅提升纤维分布均匀性与构件成型效率。从结构设计来看，整机采用环形主体布局，中心预留物料混合腔通道，侧方集成多组流体接口，分别对应压缩空气输入、水泥砂浆输送、短切纤维进给的管路连接，各接口采用快插式密封结构，现场拆装无需额外工具，可快速完成管路对接与密封检查。手柄部分采用符合人体工学的弧形握持设计，表面做防滑纹理处理，作业时可单手握持操作，扳机位置适配常规手掌握持行程，长时间作业不易产生肌肉疲劳。枪头位置设置可调式气料混合喷嘴，可通过旋转调节环改变压缩空气喷出角度与物料雾化程度，适配不同稠度的砂浆配比需求，针对小范围细部构件施工与大面平面喷涂可快速切换工况，无需更换喷嘴配件。设备侧方设置的金属吊环可配合平衡器使用，在高空连续作业场景下可将喷枪吊挂在作业工位旁，减轻操作人员负重。从安装边界来看，整机外接管路均采用标准通用管径，可适配市面主流的GRC喷涂机输出接口，无需额外加工转换接头，各流体通道内部做圆弧过渡处理，减少砂浆输送过程中的阻力堆积，避免长时间作业后出现管路堵料问题。设备的金属结构件均做防锈镀层处理，接触砂浆的部件采用耐磨合金钢材质，可耐受含石英砂骨料的砂浆长期冲刷，易损件采用模块化快拆设计，现场维护时可直接拆卸更换磨损的喷嘴与密封件，无需整体拆解枪体。在实际作业过程中，该喷枪可实现纤维与砂浆的同步均匀混合，喷射出的料层纤维分布三维乱向，成型后的构件抗折、抗冲击性能远高于手工铺网制作的构件，针对曲面、异形构件的施工作业，枪体可灵活调整喷射角度，保证各个立面的料层厚度均匀一致，不会出现阴角缺料、阳角积料的问题。
