500巴高压柱塞泵内部剖面结构

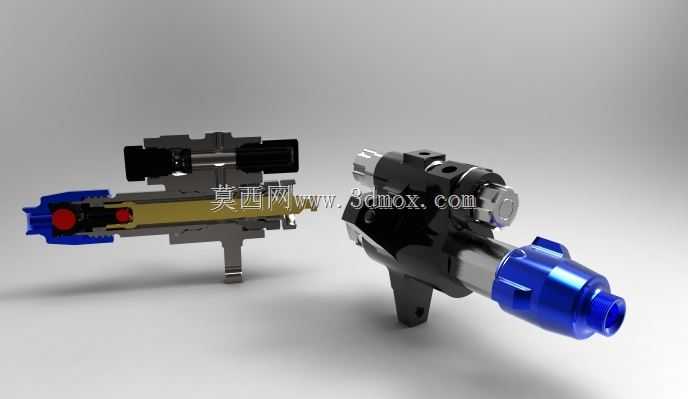

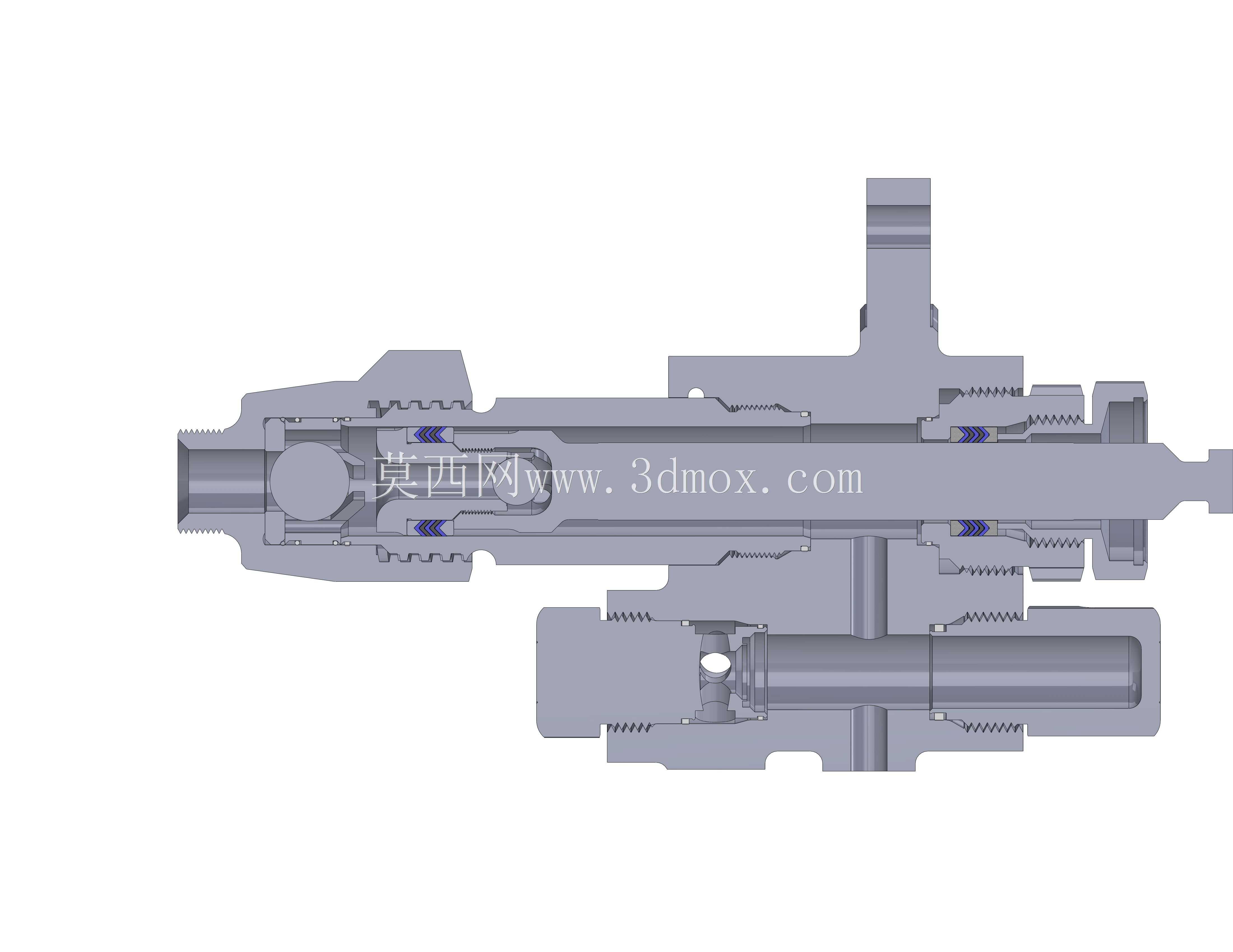

　　这套高压泵的三维结构以纵向剖切方式呈现，把通常封装在金属壳体内部的柱塞、阀组、流道、密封与弹簧配合关系完整暴露出来，适合在做液压系统选型、泵体结构拆解教学或高压水路方案评审时直接参照。从剖切视图能清楚看到，泵体采用多通道集成布局，主柱塞沿水平轴线布置，下方垂直方向引出另一组阀控流道，进出油口与控制接口分布在壳体顶部和侧部，整体走的是紧凑集成式阀体思路，而非分散管路拼接。

　　在实际工况里，这类500bar等级的高压泵多用于高压水射流清洗、液压试压、喷雾降尘、高压注液以及小型液压站的增压环节。压力等级达到500bar，意味着壳体壁厚、密封压缩量和阀座配合都要按高压疲劳载荷来设计，模型中可以看到柱塞与缸体之间预留了多级密封位置，弹簧用于阀芯复位，单向阀结构控制流体单向通过，避免高压回流。泵体内部流道转折处做了圆滑过渡，这种处理在高压场合很关键，能够减小局部湍流和冲蚀，也降低了流道拐角处的应力集中。

　　从设计思路上看，这套结构把动力输入段、增压容腔、控制阀组和接口法兰整合在同一阀体上。上部横向主通道承担柱塞往复运动的核心增压功能，下部垂直支路则承担配流或辅助控制，两者通过内部交叉孔连通。外伸的接口带有螺纹与法兰结合特征，安装时既可以通过螺纹锁紧管路，也能借助法兰面承受高压接头的轴向载荷。壳体外侧的台阶和凸台并非随意造型，而是为加工装夹、密封圈定位以及端盖预紧提供结构基准。

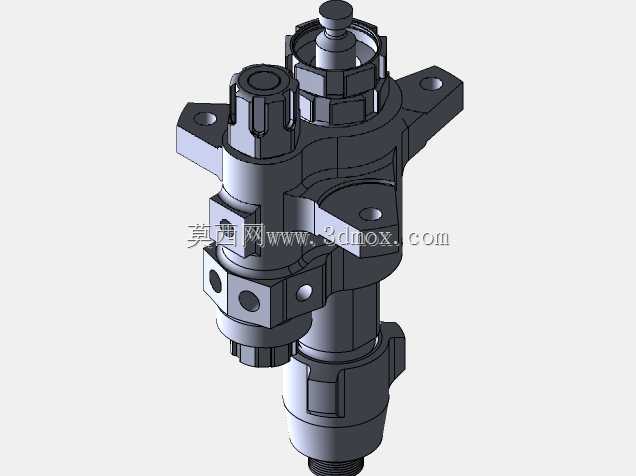

　　外形尺寸与安装边界方面，模型整体呈长条形阀体轮廓，主体长度集中在柱塞轴线方向，顶部凸起为接口与阀盖区域，下部支路向下延伸，布置时需要在泵体左右两侧预留管路拆装空间，顶部留出接头扳手操作距离，下方垂直流道也要避免与安装底板或机架横梁干涉。若将其集成到设备内部，建议以壳体中段的安装平面作为定位基准，端盖螺钉的预紧方向与柱塞轴线保持一致，防止高压工况下出现偏载。维修拆装时，端盖、阀芯、弹簧和密封件都沿轴向取出，这种轴向装配逻辑对现场维护比较友好。

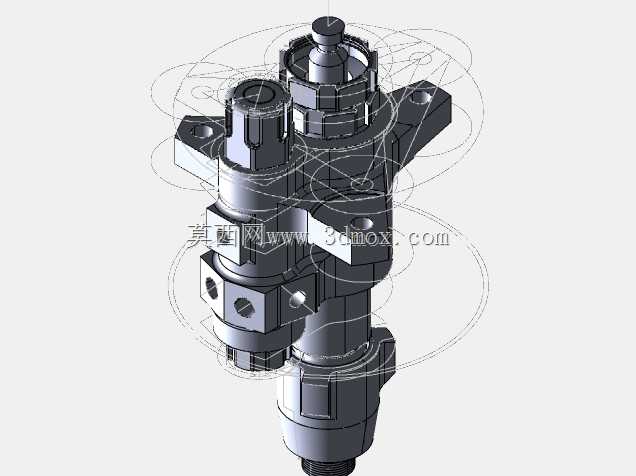

　　结构细节上，柱塞与缸孔属于精密偶件，配合间隙直接影响容积效率；阀座与阀芯的接触线需要保证密封比压，弹簧刚度则决定阀芯启闭响应。模型中多处细小沟槽对应密封件安装位，台阶孔对应挡圈或导向套定位，交叉流道处的孔径变化反映了增压前后流速与压力的转换。对于三维建模人员来说，重建这类泵体时要特别注意内部腔体与外部实体的布尔关系，交叉孔、螺纹底孔、密封槽和阀座锥面容易在剖切后出现壁厚不一致的问题，需要逐项核对最小壁厚。

　　放到系统层面，高压泵并不是孤立部件，它需要与电机、联轴器、溢流阀、压力表、过滤器和高压管路协同工作。泵体出口侧通常要设置安全溢流，吸入口侧要保证供液充足与清洁度，否则500bar压力下微小杂质都可能造成阀面划伤或密封失效。该剖面模型的价值就在于把这些容易被外形掩盖的配合关系直观呈现，让设计者在布置管路、选择密封规格、校核安装空间时，能够基于真实内部结构做出判断，而不是只凭一个外部泵壳轮廓估算方案。
