BT40锥柄侧固式数控刀柄结构

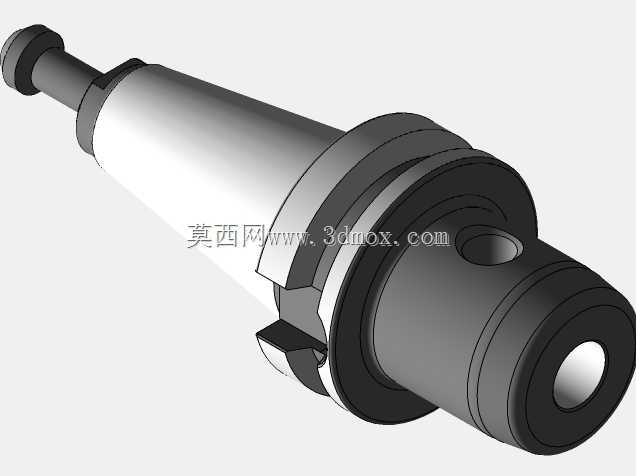

　　这套BT40锥柄侧固式刀柄是立式加工中心、数控铣床主轴端最常用的刀具夹持部件，整套结构沿主轴轴向同轴布置，从尾端拉钉到前端刀具夹持段依次衔接，所有回转面同轴度公差需控制在0.005mm以内，才能保证高速切削时的动平衡表现。尾端的拉钉是和主轴内部拉爪配合的核心接口，拉钉的螺纹规格、颈部圆角、端面贴合角度完全匹配BT40主轴的拉紧标准，换刀时机械手抓取刀柄中部的V型卡槽，拉爪拉紧拉钉后，刀柄的7:24锥面会和主轴内锥完全贴紧，端面法兰同时抵靠主轴端面，实现锥面定心、端面定位的双重约束，相比单纯锥面配合的老结构，这种双面贴合形式能大幅降低高速旋转时的锥面微动间隙，重切削时刀柄不会出现径向窜动。

　　前端夹持段采用侧固锁紧结构，筒体内孔为标准直柄刀具安装孔，侧壁开设两个垂直于轴线的锁紧螺孔，装入直柄立铣刀、钻杆之后，拧紧内六角锁紧螺钉，螺钉端头直接顶紧刀具侧壁的削平平面，夹紧力远大于普通弹簧夹头刀柄，特别适合大余量粗铣、深孔钻削这类扭矩载荷大的加工工况，不会出现刀具打滑、退刀的问题。法兰盘上的两个对称驱动卡槽，除了供机械手换刀抓取之外，还能在重型切削时传递额外扭矩，避免刀柄和主轴之间出现相对转动。

　　建模过程中首先以主轴回转轴线为全局基准，先绘制拉钉的外轮廓与螺纹段，再依次构建7:24锥柄本体、中部法兰、前端夹持筒体，所有阶梯轴段的端面都和轴线保持垂直，侧壁锁紧螺孔的位置严格对应直柄刀具的削边位，装配时可以直接校验拉钉拉紧行程、刀具插入深度、锁紧螺钉顶紧行程的干涉情况。安装边界上，BT40锥柄的大端直径、法兰外径、刀柄总长度都符合通用加工中心的刀库换刀空间要求，不会和刀库卡槽、主轴端面护罩发生碰撞，前端夹持孔的内径适配对应规格的直柄刀具，刀具悬伸长度可以根据加工深度调整，锁紧后刀具的径向跳动可以控制在0.01mm以内，完全满足普通钢件、铸件粗加工的精度要求。日常维护时锥面不能有磕碰划痕，拉钉螺纹要按规定扭矩拧紧，侧固螺钉的端头不能有变形，才能长期保证夹持可靠性。
