5.5千瓦卧式工业交流异步电动机

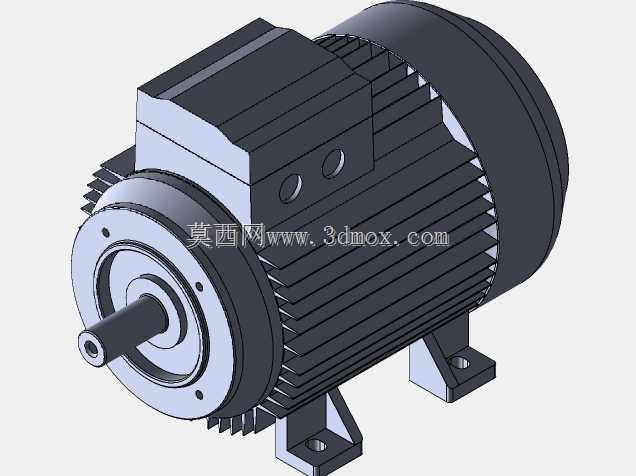

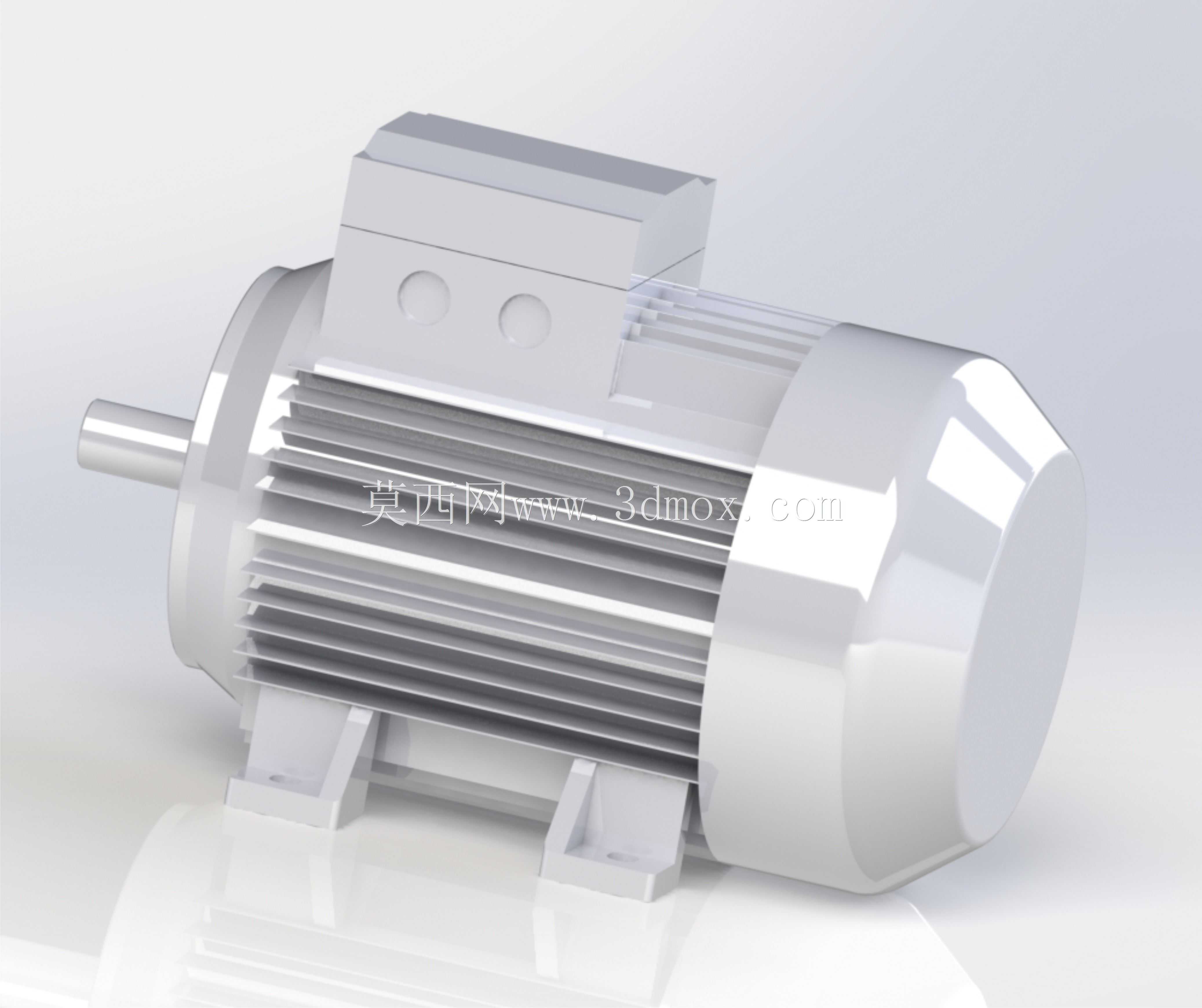

　　这款5.5kW卧式交流电动机是工业现场最常见的动力输出单元，在风机配套、水泵驱动、输送带传动、小型机床主轴进给、轻工生产线辊道驱动这类场景里承担核心动力源角色。整机采用B3底脚卧式安装结构，建模时完整还原了铸铁机座的轴向散热筋布局——沿机座圆周均匀分布的平行散热肋片是三相异步电机的典型特征，建模阶段先通过拉伸做出机座主体筒体，再阵列散热筋特征，筋条高度、间距严格参照同功率段量产电机的实测比例，保证热交换面积符合自然风冷的散热需求，避免运行中定子绕组温升超标。

　　轴伸端采用标准圆柱形输出轴，轴端预留键槽结构，用于和联轴器、带轮或者泵体输入轴做扭矩传递，建模时轴伸长度、轴径尺寸匹配5.5kW四级电机的通用安装规范，配套的两侧端盖分别为前端盖（轴伸侧）和后端盖（风扇侧），后端盖外侧集成风罩结构，风罩内部预留离心风扇安装空间，运行时风扇随转子同步转动，强制气流沿机座散热筋轴向流动带走热量。机座顶部的接线盒做了独立凸起建模，盒体预留两个进线孔位，内部空间可容纳三相绕组的接线端子，支持星形、三角形两种接线方式切换，接线盒和机座的结合面做了贴合止口设计，满足车间粉尘、少量溅水环境下的防护要求。

　　底部的两个安装底脚和机座为一体铸铁结构，底脚上开设长条形安装孔，孔距对应国标5.5kW电机的底脚安装尺寸，现场安装时可以通过长孔微调电机轴向位置，方便调整皮带张紧度或者联轴器对中精度。整机外形边界上，轴向总长度覆盖轴伸端到后风罩末端，径向最大尺寸为机座散热筋的外圆直径，顶部接线盒的高度为整机最高点，布局时需要在接线盒上方预留不小于150mm的接线操作空间，底脚安装面为整机基准平面，选型布局时要保证安装基座的平面度，避免电机运行时出现底脚受力不均、轴系不对中引发的振动超标问题。

　　结构设计上，定子铁芯压装在机座内部腔体，转子组件穿装在定子内孔中，两端由端盖内的轴承支撑，建模时各部件的装配间隙参照量产电机的配合公差：机座和端盖为止口过渡配合，轴承和转轴、轴承室为过盈配合，既保证转子转动时的同轴度，也方便后期检修时拆解端盖更换轴承。这款电机的三维结构完整覆盖了工业卧式异步电机的所有典型特征，可直接用于设备布局时的干涉校验、安装工位空间校核，也可作为传动系统动力匹配的参考模型。
