精密平口钳台虎钳夹持工装结构

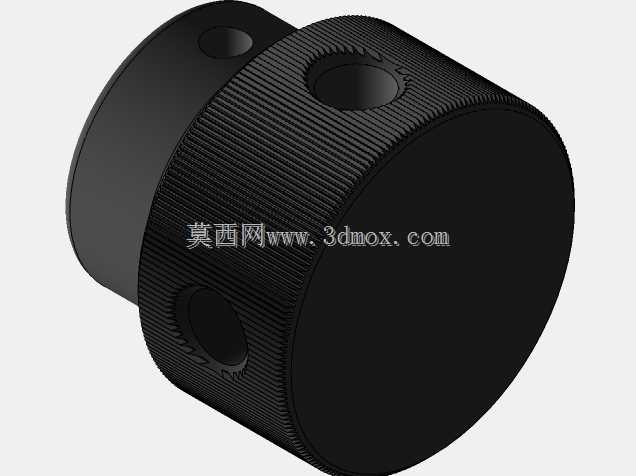

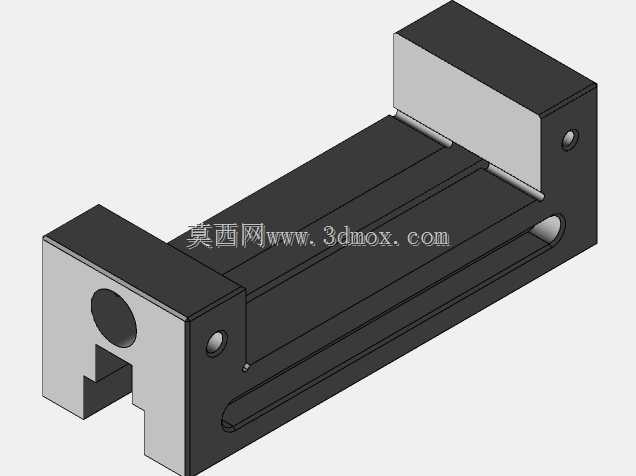

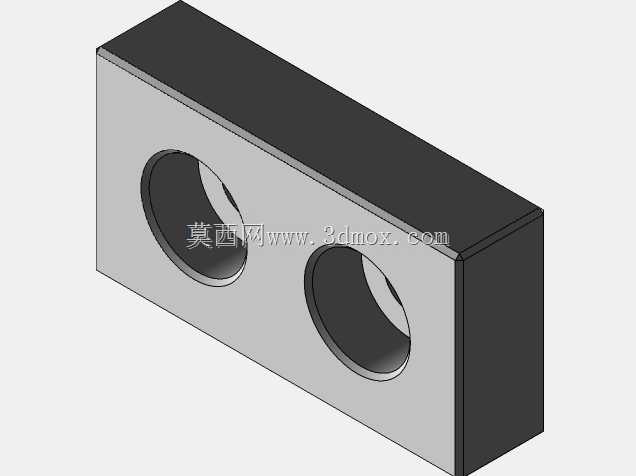

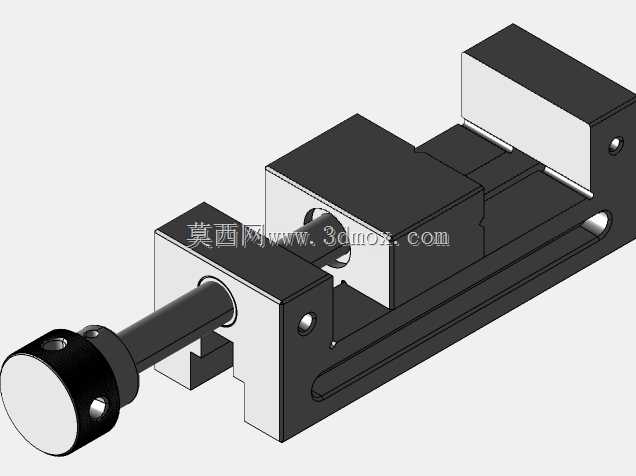

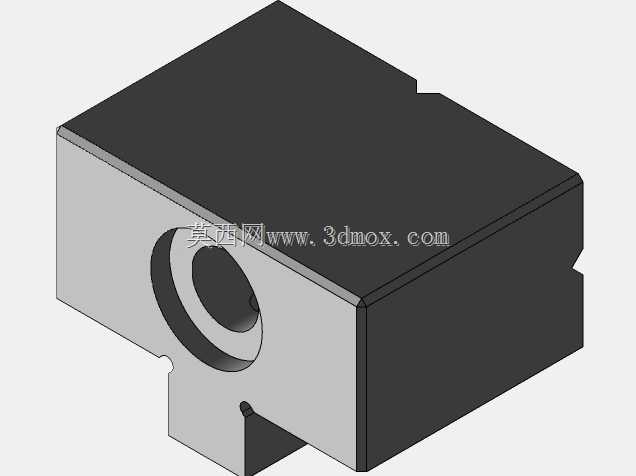

　　这套夹持工装的主体结构对应机加工场景中常见的精密平口钳，整体采用固定钳身与活动钳身对置的布局形式，长条形底座沿轴向布置导向槽，活动钳块可沿导向方向平稳滑移，通过侧部传动孔接入丝杆驱动结构，即可实现钳口间距的连续调节，完成工件的夹紧与松开动作。从现场使用逻辑来看，这类构件多用于铣床、钻床、加工中心或钳工装配工位，承担棒料、方块坯件、小型异形零件的定位装夹任务。钳体两端立板形成刚性夹持边界，固定端开设圆形安装孔与下部卡口，既可以作为丝杆或定位销的装配通道，也能在工件侧向定位时提供避让空间；活动端内侧保留平整贴合面，用于安装可更换钳口垫板，磨损后可单独拆换，避免整钳报废。

　　建模时需要重点控制几处配合关系：底座导向槽与活动钳身滑块之间采用间隙配合，既要保证滑动顺畅，又要抑制上下方向的翘动；两侧立板与底座的连接区域做了加厚处理，对应铸件或钢件上的高应力承载区，夹紧反力主要沿钳口法线方向传递，加厚圆角能够降低应力集中。端部圆形通孔的同轴度需要在装配中保证，丝杆穿入后与活动钳身内部螺母座啮合，旋转时将扭矩转化为直线进给。侧面的小孔可作为油杯注油点或锁紧销孔，长期往复运动时向导向面补充润滑，也可在夹紧后插入止动件，防止振动工况下钳口松退。

　　外形边界方面，整体呈长槽形框架，长度方向决定最大开口行程，宽度方向限制可容纳工件的侧向尺寸，高度方向则影响钳口离地高度与刀具避让空间。安装时底座底面贴合机床工作台面，可通过压板穿过两侧空位压紧，或利用底部定位键与工作台T型槽对齐，保证钳口方向与机床进给轴平行。钳口顶面与底面的平行度、固定钳口与滑动方向的垂直度，是直接影响装夹精度的关键尺寸，模型中对应配合面均按平面特征建立，便于工程图中标注形位公差。

　　结构设计上没有采用复杂曲面，更多是规则板件、槽腔、圆孔与圆角的组合，适合铸造后铣削加工，也可采用钢板焊接或型材加工后组装。长槽既为活动件提供导向，又减轻整体重量；端部立板高出底座形成挡边，使工件在夹紧时不会沿纵向窜出。对于批量小件加工，还可在钳口面上加装软爪或成型压块，通过更换钳口适配不同轮廓，从而让同一套基体覆盖多品种生产，减少专用夹具的重复投入。
