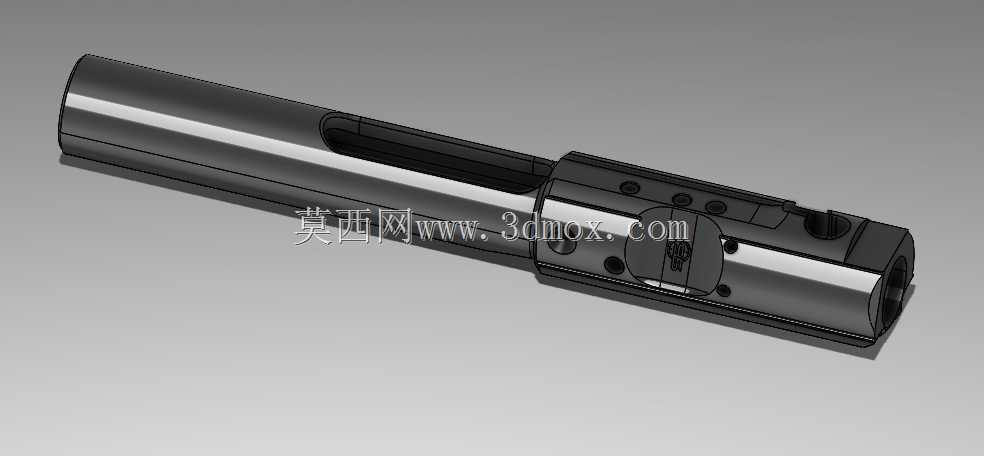

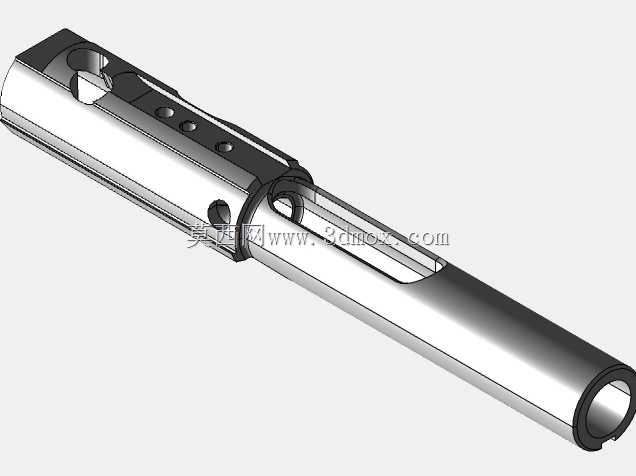

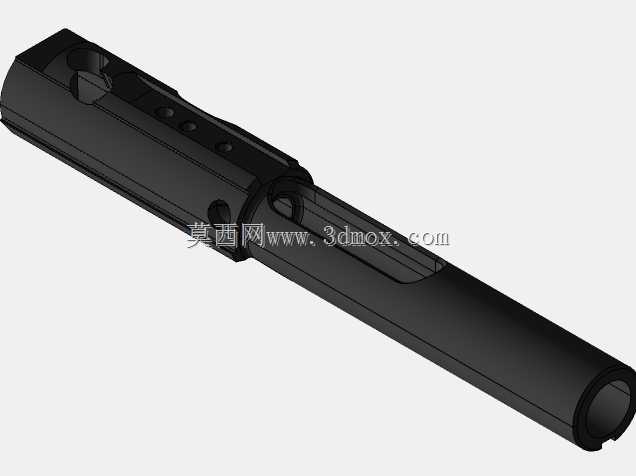

AR10旋转螺栓机构专用托架结构设计

在轻武器配套构件的设计场景中，这类适配AR10系列的螺栓托架，核心作用是为旋转闭锁螺栓机构提供稳定的滑动导向与运动限位，保障自动机循环过程中开闭锁、抽壳、推弹动作的同轴度与行程精度，避免机构运动卡滞，提升整套发射机构的动作可靠性。从结构设计逻辑来看，该托架主体采用长筒式承力结构，主腔体为高精度内孔设计，与螺栓组件的外圆柱面形成间隙配合，配合面的粗糙度与圆柱度公差需控制在合理区间，既要保证往复滑动的顺畅性，又要控制径向晃动量，避免闭锁支撑面出现偏载磨损。筒身侧面开设的长通槽，是为旋转螺栓的导柱预留运动通道，槽道的曲线轮廓完全匹配螺栓开闭锁过程中的旋转+直线复合运动轨迹，槽宽与导柱直径的配合公差经过反复校核，既不会因间隙过大导致运动轨迹偏移，也不会因间隙过小出现卡滞。托架右端的集成式安装座，设置了多组螺纹孔与定位销孔，用于与机匣本体、击发机构基座实现刚性连接，安装面的平面度公差直接影响整套自动机的装配同轴度，设计时需将安装基准与主腔体的轴线平行度控制在0.02mm以内，避免装配后出现别劲问题。从安装边界来看，该托架整体为细长轴类布局，轴向总长度适配AR10系列的机匣内部安装空间，径向最大外径不超过机匣对应的安装腔内径，安装时无需对原有枪身结构做额外改造，可直接替换同规格的原厂托架配件。筒身侧面预留的多个沉头孔，用于安装导轨压块与行程限位块，可根据不同的使用场景调整螺栓的行程限位位置，适配不同规格的弹药与自动机循环速率。在实际应用中，这类托架不仅可用于制式轻武器的配套生产，也可用于民用射击运动器材的改装与维护，其结构设计充分考虑了连续射击过程中的受力工况，主承力部位采用加厚壁面设计，可承受螺栓开闭锁时的冲击载荷，避免长期使用后出现变形导致的精度下降。设计过程中，针对旋转螺栓的曲线运动路径做了专门的轨迹拟合，将槽道的过渡段做了圆弧修形，减少导柱在运动过程中的刚性撞击，降低机构工作时的振动与噪音，同时提升构件的疲劳寿命。
