多安装耳带中心凸台橡胶隔膜结构

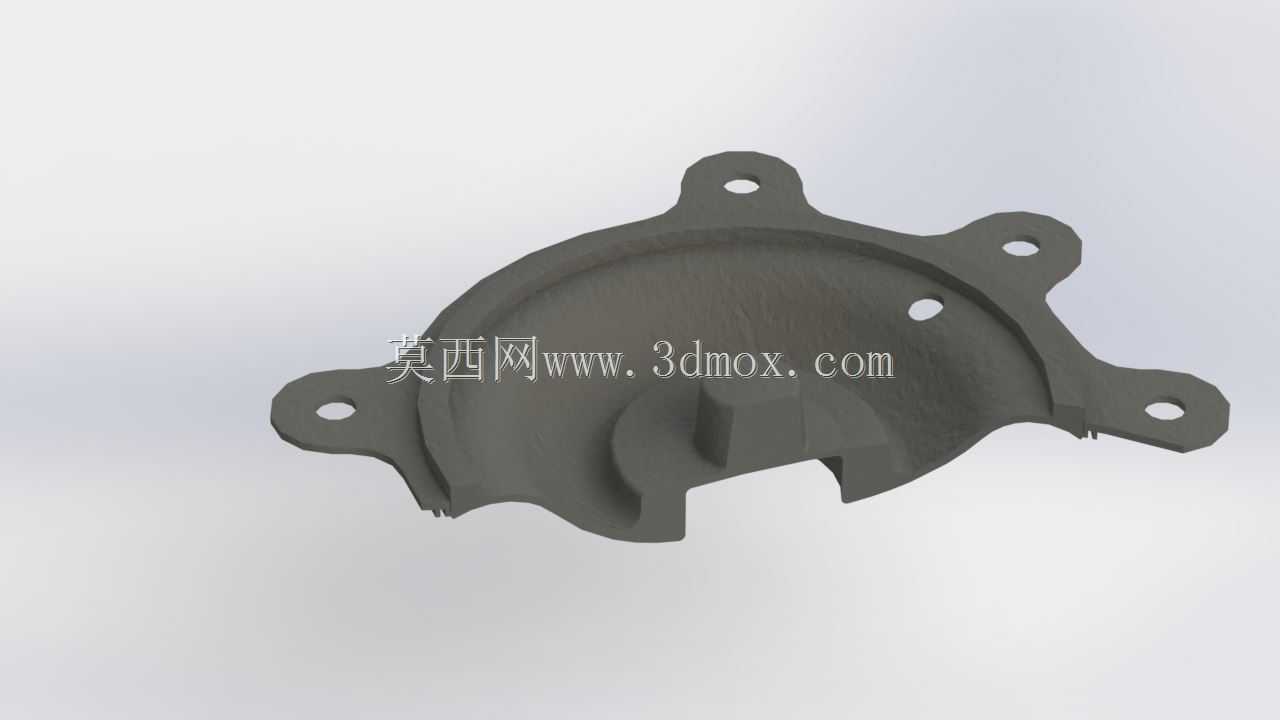

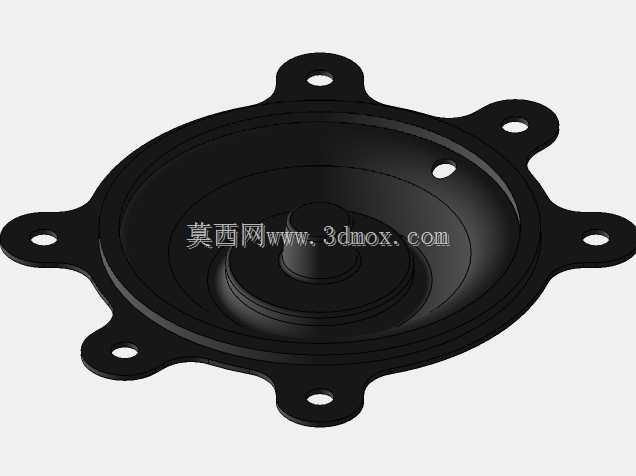

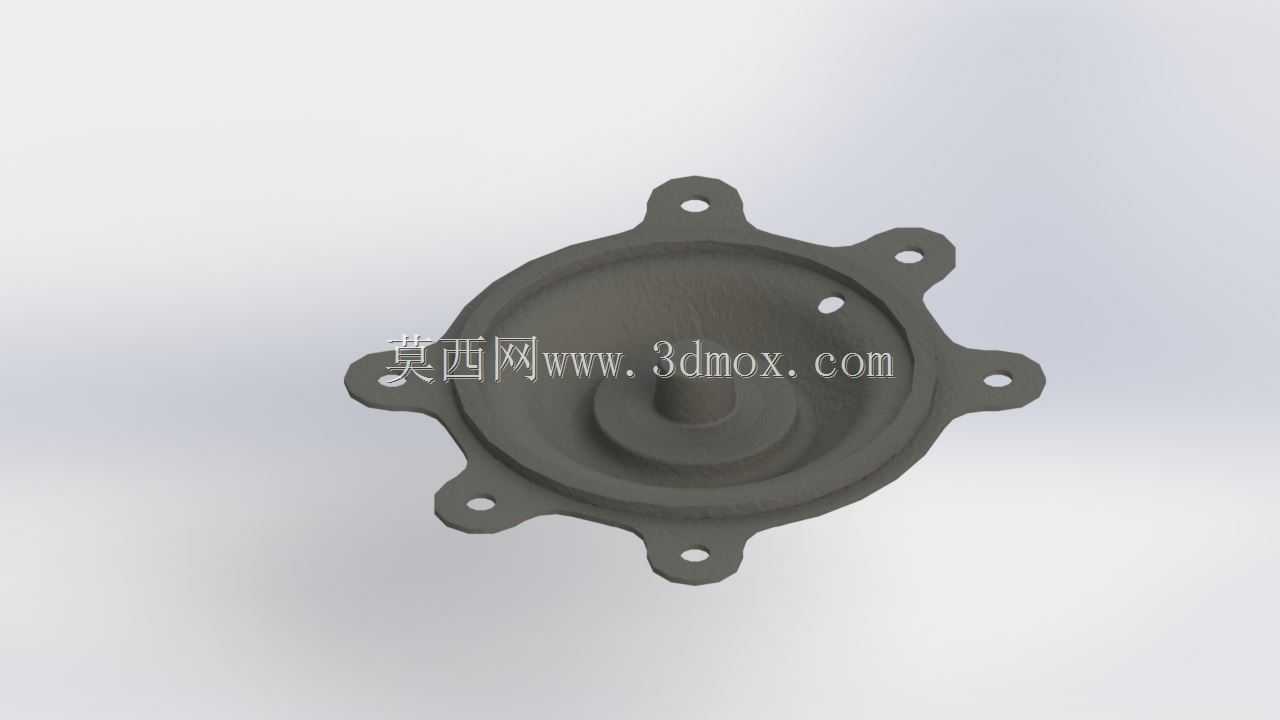

这类带周向安装耳的橡胶隔膜，常应用在气动控制阀、低压流体管路通断调节组件里，核心作用是隔绝驱动腔与介质腔，避免驱动侧的压缩空气或者传动结构接触管路内输送的流体，同时依靠自身橡胶材质的弹性形变，跟随阀杆的往复动作完成通路的开合、开度调节，相比硬质密封结构，橡胶隔膜的密封贴合度更好，对介质里的微小杂质容忍度更高，不容易出现硬密封常见的刮擦伤漏问题。从结构设计来看，周向均匀分布的七个带通孔安装耳，是为了匹配阀盖与阀体的对接螺栓孔位，安装时不需要额外调整对位角度，每个耳位的通孔直径略大于配套螺栓外径，既能抵消橡胶件成型时的微小尺寸收缩误差，也能在压紧安装时让隔膜边缘受力更均匀，避免局部压应力过大导致橡胶提前开裂失效。中心位置的凸起圆柱凸台，是和阀杆端部的定位槽做配合的，装配时凸台嵌入阀杆的定位凹位，能避免隔膜在往复动作过程中出现径向偏移，防止隔膜边缘被拉扯错位，延长整体使用寿命。隔膜主体的型面采用渐变厚度设计，中心靠近凸台的区域厚度更大，承受阀杆往复推力的刚性更好，往边缘安装耳方向厚度逐步减薄，保证形变时的柔顺性，不会因为整体刚度过大导致驱动压力需求过高，也不会因为过薄在高频往复动作下出现疲劳撕裂。设计这类隔膜的时候，首先要确认安装边界：安装耳的中心分布圆直径必须和阀体、阀盖的密封槽外圆螺栓孔位完全匹配，耳位的通孔中心距公差控制在±0.2mm以内，避免安装时出现孔位错位强行拉扯的问题；隔膜边缘的密封唇边厚度要匹配阀盖密封槽的深度，压紧后唇边的压缩量保持在15%-20%区间，压缩量太小容易出现介质渗漏，压缩量过大则会加速橡胶的永久形变，缩短更换周期。中心凸台的高度要略高于阀杆定位槽的深度，装配后凸台有微小的预压缩量，保证动作过程中阀杆和隔膜始终保持贴合，不会出现动作滞后的问题。在实际工况适配中，这类隔膜可以适配水、低压气体、弱腐蚀性流体等多种介质，根据输送介质的不同可以调整橡胶材质配方，比如输送饮用水的场景采用食品级橡胶，输送弱酸碱介质的场景采用耐腐合成橡胶，日常应用里最常见的还是在民用供水管道的电磁阀、小型气动调节阀、园林灌溉控制水阀里，相比活塞式的密封结构，隔膜结构的运动部件更少，工作时的噪音更低，对安装空间的要求也更小，不需要额外添加活塞密封圈等易损件，后期维护更换的成本更低。建模的时候要注意橡胶件的脱模斜度设计，所有安装耳的通孔位置要做微小的拔模角度，边缘的所有转角都做R0.5以上的圆角过渡，避免直角位置出现应力集中，在反复形变过程中从直角处萌生裂纹。
