高倍变径光学瞄准镜结构设计

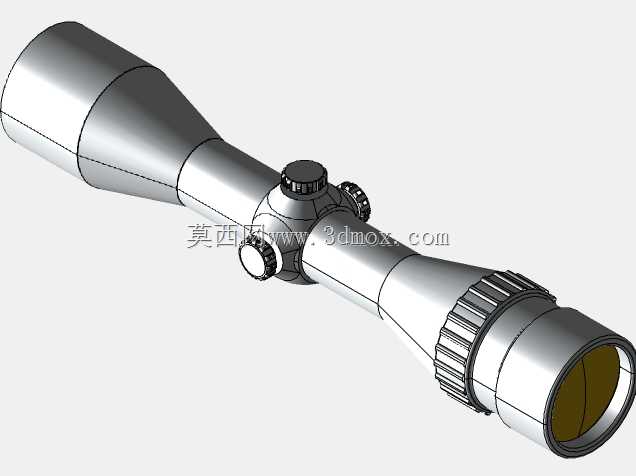

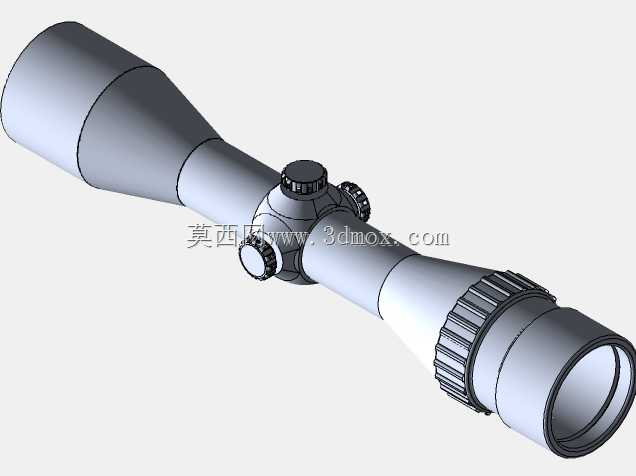

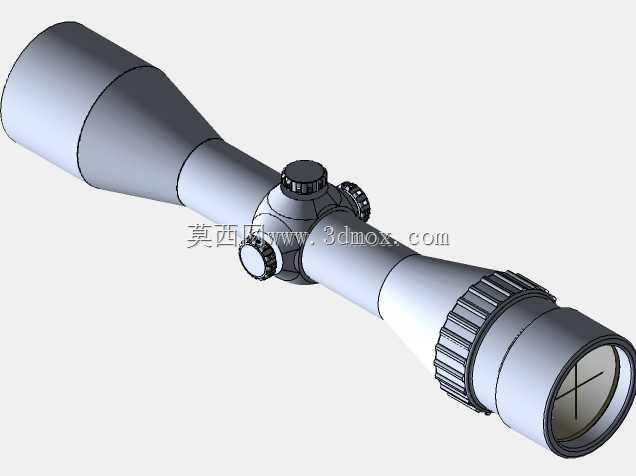

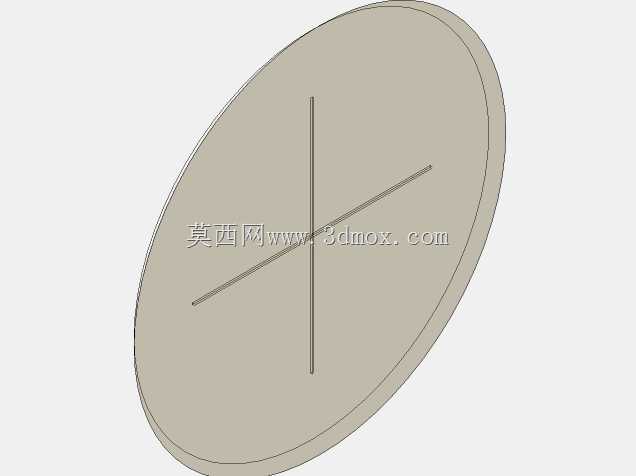

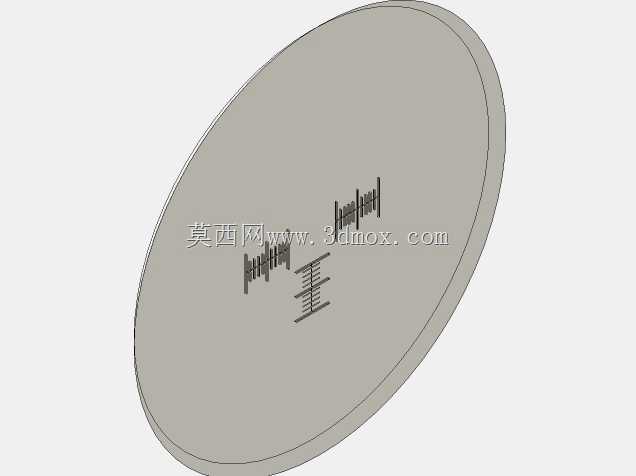

这款变径式光学瞄准装置，核心应用场景覆盖狩猎作业、竞技射击、远距离目标观测等领域，作为轻武器系统的配套观瞄组件，其结构设计直接决定了射击过程中的目标捕获效率与命中精度。从功能特性来看，该瞄准镜采用连续变倍光学通路设计，物镜端采用大口径通光结构，能够在弱光环境下保证足够的进光量，避免低照度条件下分划板辨识模糊的问题；目镜端设置可调视度环，可适配不同视力水平的使用者，无需额外佩戴矫正眼镜即可完成清晰成像调节。镜身中部集成了高低调节旋钮与风偏调节旋钮，旋钮表面加工有细密防滑齿纹，调节时带有清晰的档位顿挫感，每档调节量对应固定的弹道修正量，方便使用者根据目标距离、横风参数快速完成弹道校准；靠近目镜侧的变倍调节环同样做了防滑结构处理，戴手套操作时也能顺畅完成倍率切换，不会出现打滑脱手的情况。从设计思路层面考量，镜身主体采用分段式同轴结构设计，各段镜筒通过精密螺纹连接装配，同轴度公差控制在极小范围内，避免光学镜片组出现偏心导致的成像畸变、分划偏移问题；镜筒外壁做了等直径安装段设计，适配标准管径的瞄准镜夹具，安装时可根据武器的皮卡汀尼导轨位置前后调整安装位置，适配不同使用者的眼距需求，保证出瞳距离处于合理区间，避免射击后坐力造成镜身磕碰使用者眼眶的问题。安装边界方面，镜身整体为细长轴对称结构，物镜端最大外径大于目镜端，安装时需要预留足够的物镜端避让空间，避免与武器前端的机械瞄具、消音装置产生结构干涉；调节旋钮的凸起高度经过严格控制，不会在武器携行过程中勾挂衣物、装具，同时旋钮的调节行程覆盖了常用射击距离的弹道修正范围，无需额外加装垫高夹具即可完成常规距离的校准作业。光学分划板设置在物镜组的焦平面位置，倍率切换时分划板刻度的视在大小会随目标成像同步变化，可直接通过分划刻度完成目标距离估算、弹道提前量测算，无需额外换算倍率参数，大幅提升了快速瞄准的响应速度。镜身外部的所有调节结构都做了密封槽设计，装配时加装密封圈后可实现防尘防水效果，能够适应野外狩猎、雨天射击等复杂作业环境，不会因为雨水、沙尘进入镜筒内部污染镜片、卡滞调节机构。
